天津中徳應用技術大學-定制維修電工柜


維修電工綜合實訓考核裝置是按照勞動社會保障部頒發的“工人技術等級標準”和“職業技能鑒定規范”的內容要求，根據初級電工培訓考核的實際情況而設計的新一代集培訓學習、理論驗證、實際操作能力、考核鑒定于一體的多功能柜式設備。整臺設備以標準的電氣控制柜為主柜，利用柜體的雙面空間，布置電器 及配套實驗器材，能完成高級電工考核鑒定中的電力拖動控制與照明電路的實操項目，該電工、電拖實訓考核裝置堅持理論聯系實際的原則，突出技能訓練，注重針對性、實用性、科學性，經全國多家職業技能訓練中心、職校、技校使用證明，該柜體設計合理、實操方便，占地面積少。為延長電器的使用壽命，各電器的接點都與接線端子相連，再讓學生在接線端子上接線，連接電機、電器來完成各項控制實驗，有效降低材料消耗，延長使用壽命。該套設備適用于各勞動職業技能鑒定部門，同時適應各大、中專、技校、職校初級電工、電拖專業教學與實訓考核。

該裝置按標準電氣控制柜設計制造規格，充分利用雙面位置，柜內裝有完成各種照明電路所需的單相電度表、日光燈、單聯開關、插座、感應開關、漏電開關等，以及電氣控制所需要的多種低壓電器，如漏電斷路器、熔斷器、電流互感器、交流接觸器、時間繼電器、熱繼電器、中間繼電器、行程開關、按鈕、信號燈、轉換開關、電壓表、電流表、功率表及電度表等，為了延長電器使用壽命，各電器的接點都與接線端子相連，再由接線端子與被控制電氣連接。配備三相異步電動機(180W)。


一、主要技術參數：

1、輸入電源：電壓AC380V±5%，電流5A。

2、外形尺寸：雙面控帽柜，800cm×600cm×1800cm

3、設備重量：100Kg

4、控制柜頂部安裝照明日光燈

5、正、反門上面安裝計數器（主要是記時間用）

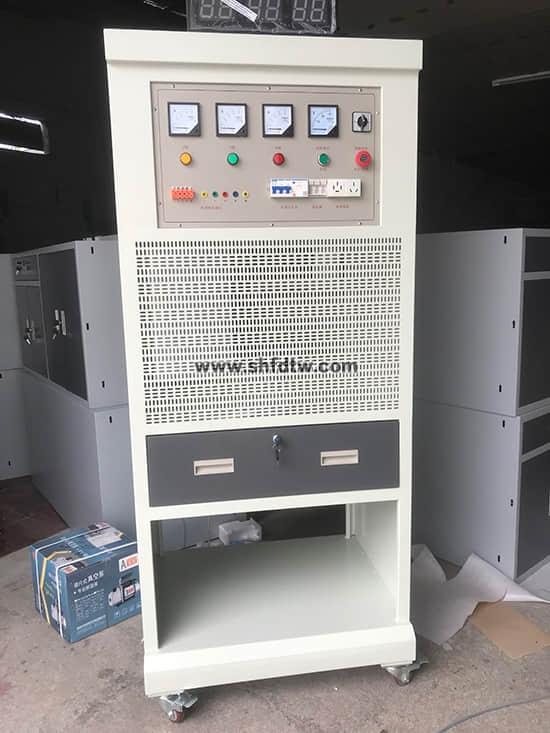

6、控制柜正面：

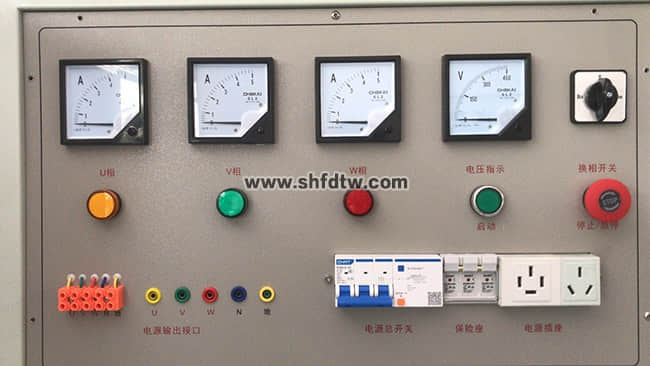

上端電源控制區：（主要是空開、電源指示燈、電壓表、電流表等）

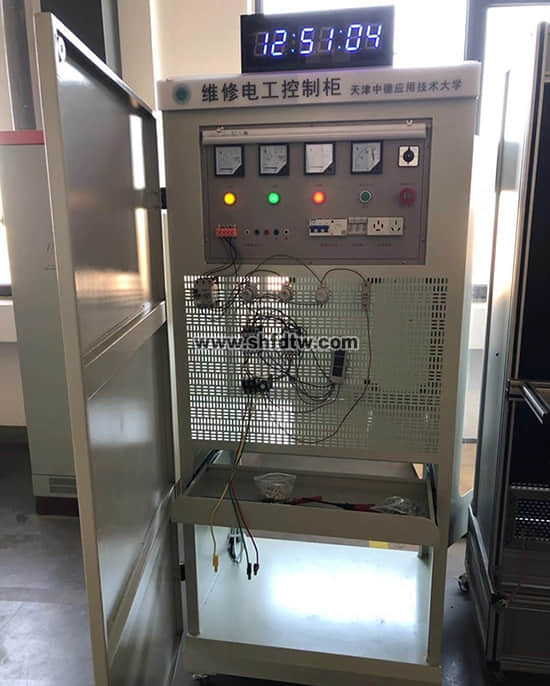

中端：網孔板（四周安裝走線槽、手柄，主要是安裝初級、中級維修電工的器件）

下端：做一個抽屜（放器件用）

最低端：空著放電機用

7、控制柜反面配置：

上端電源控制區：（主要是空開、電源指示燈、電壓表、電流表等）

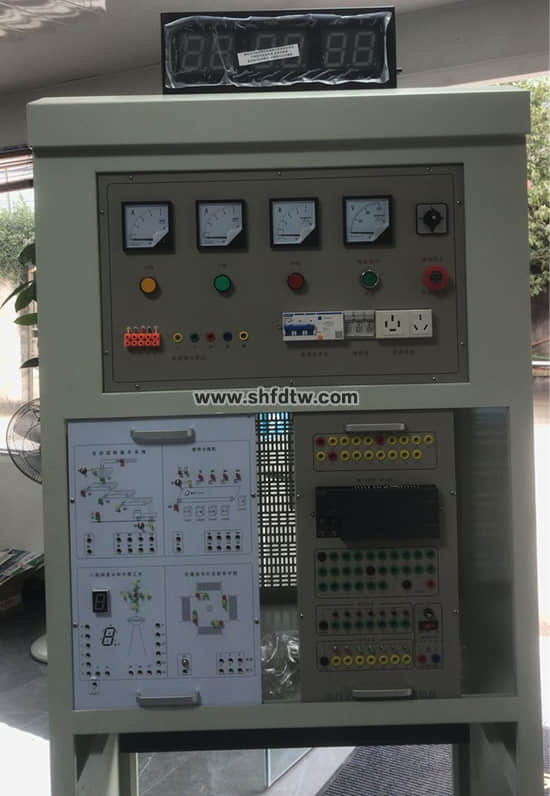

中端：網孔板（把PLC、觸摸屏、變頻器固定好，接線端子）

下端：做一個抽屜（放器件用）

最低端：空著放電機用。


一、實訓項目：


1．電工布線工藝實訓

2．兩個開關控制一盞燈線路訓練

3．聲控開關控制白熾電路訓練

4．二地控制一盞燈電路訓練

5．三地控制一盞燈電路訓練

6．日光燈線路接線訓練

7．單相電度表直接安裝接線

8．單相電度表經電流互感器安裝接線

9．室內照明電路安裝訓練

10．配電板安裝訓練

11．交流負載電功率的測量

12．三相異步電動機直接啟動控制

13．三相異步電動機接觸器點動控制線路

14．三相異步電動機接觸器自鎖控制線路

15．三相異步電動機Y/△自動控制線路

16．用倒順開關控制三相異步電動機正反轉線路

17．接觸器聯鎖的正反轉控制線路

18．按鈕聯鎖的三相異步電動機正反轉控制線路

19．雙重聯鎖的三相異步電動機正反轉控制線路

20．三相異步電動機多地控制

21．工作臺自動往返控制線路

22．三相異步電動機串電阻降壓啟動控制線路

23．三相異步電動機能耗制動控制線路


可編程實訓項目：


（1）基本指令的編程練習；

（2）LED數碼顯示控制；

（3）天塔之光；

（4）裝配流水線控制的模擬；

（5）運料小車控制模擬;

（6）四路搶答器的模擬；

（7）四節傳送帶的模擬；

（8）自動配料系統的模擬；

（9）電鍍生產線模擬控制；

（10）機械手動作的模擬；

（11）十字路口交通燈控制；

（12）液體混合裝置控制；

（13）水塔水位控制模擬；

（14）郵件分揀系統模擬；

（15）全自動洗衣機控制；

（16）自動售貨機的模擬；

（17）步進電機運動控制；

（18）增加基礎實驗內容

（19）三相異步電動機點動控制和自鎖控制；

（20）三相異步電動機聯鎖正反轉控制；

（21）三相異步電動機帶延時正反轉控制；

（22）三相異步電動機帶限位自動往返控制；

（23）三相異步電動機Y/△換接起動控制；

（24）基于PLC的三相異步電機Y/△換接起動控制。

配置清單：

序號

名    稱

型號與規格

數   量

1

控制柜

800X600X1800

1

2

單相電度表

DD862-2

1

3

單相閘刀開關

HK8

1

4

拉線開關

4A/250V

1

5

平燈頭

6A/250V

2

6

園形插座

T3-10

1

7

電流互感器

LQG-0.5

1

8

墻壁開關座

2

9

聲控開關

118-B30

1

10

低壓斷路器

DZ108-20/10

1

11

螺旋式保險盒

RL1-15/3A

3

12

直插式保險盒

RT14-20/2A

2

13

交流接觸器

CJX2-0910

3

14

輔助觸頭

F4-22

3

15

熱繼電器

R16B-20/3

1

16

通電延時時間繼電器

ST3PA-B/380V（0-60S）

1

17

時間繼電器座

PF-083A

1

18

3H鐵殼按鈕

2

19

行程開關

LX9-222

2

20

行程開關

LX9-001

2

21

倒順開關

K03-15

1

22

日光燈管

Y210RR25/10W

1

23

鎮流器

13W

1

24

日光燈座

2

25

大功率電阻

3

26

二極管

1

27

接線端子排

JF5-2.5/5

5

28

G形導軌

1

29

走線槽

2米

30

螺絲

90

31

螺絲刀

2

32

尖嘴鉗

1

33

剝線鉗

1

34

三相鼠籠異步電動機

380V/Y/△180W

1

35

可編程主機

西門子S7-200

1

36

變頻器

西門子MM440

1

37

觸摸屏

昆侖通態

1

38

可編程模擬實驗模塊

16種實驗

4
