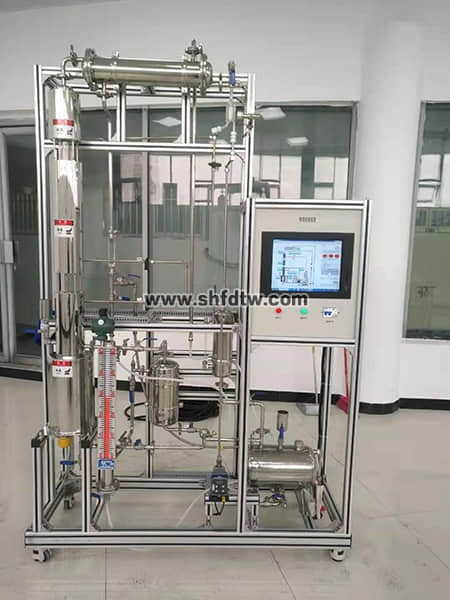

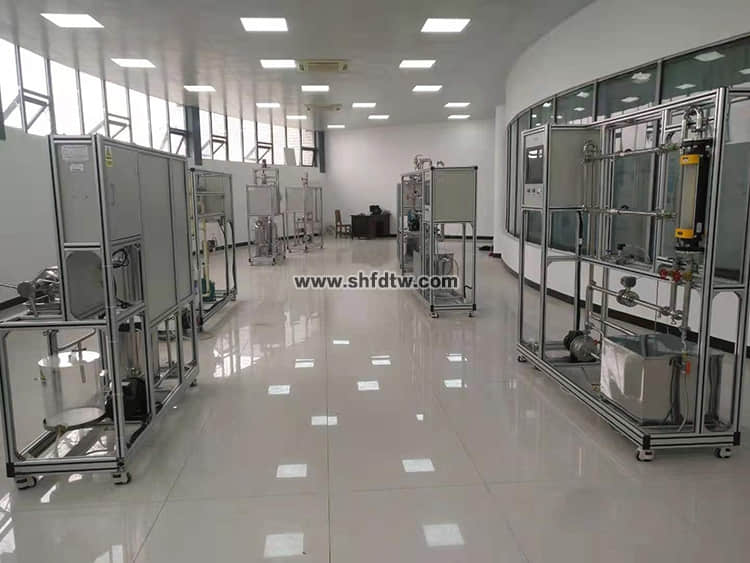

漢江師范學院-TW-HY120/II數字型篩板塔精餾實驗裝置

裝置特點

1、整個裝置美觀大氣，結構設計合理，整體感強，能夠充分體現現代化實驗裝置的概念。
2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
3、塔主體、冷凝器和儲槽均采用304不銹鋼制造，每層篩板塔節都用法蘭連接均可拆卸，工藝精細，制作精良。
4、進料液與塔釜?dú)堃簱Q熱，實現廢熱再利用，體現精餾過程要充分利用熱能的工程化概念。
5、手動和自動方式精確控制回流比，可實現全回流和部分回流操作。
6、采用結構上的巧妙設計控制塔釜液位，以避免電加熱器干燒。
7、整套設備除去特殊材料外均采用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。
8、裝置設計可360度觀察，實現全方位教學與實驗。
9、實驗除可直接在控制柜進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。數據可通過U盤導出，可連接打印機打印數據。裝置能夠?qū)崿F(xiàn)手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常安全運行。

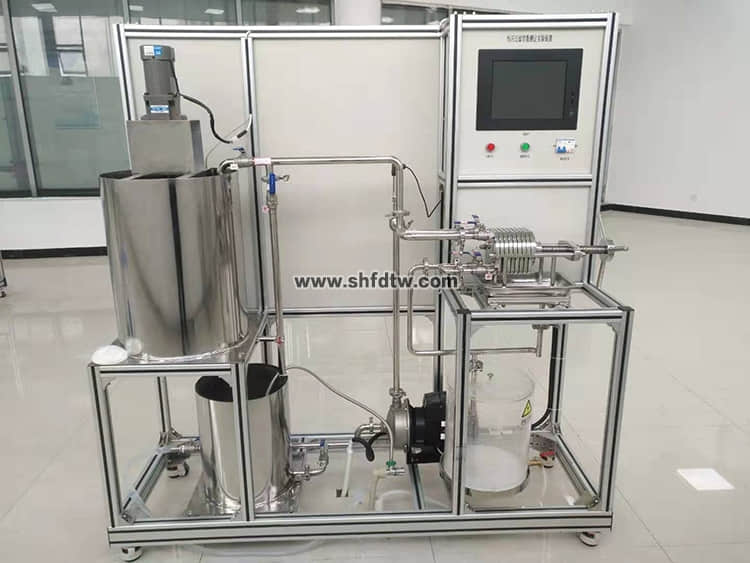

漢江師范學院- TW-HY112/II數字型恒壓過濾實驗裝置

裝置功能
1、了解板框壓濾機的構造、過濾工藝流程和操作方法。
2、掌握恒壓過濾常數的測定方法，加深對其的概念和影響因素的理解。
3、學習濾餅的壓縮性指數s和物料常數的測定方法。
4、學習用正交試驗法來安排實驗，達到最大限度地減小實驗工作量的目的。
5、學習對正交試驗法的實驗結果進行科學的分析，分析出每個因素重要性的大小，指出試驗指標隨各因素變化的趨勢，了解適宜操作條件的確定方法。
設計參數
板框：過濾面積 0.0245m2。
過濾壓力：0～0.2MPa。
過濾常數K: 1.0×10-4—5.0×10-4m3/m2，qe：0.1—0.5，θe：100-400
壓縮性指數 s ：0.1-0.3，物性常數 k：1.0×10-9--3.5×10-9
溫度：0--50℃。

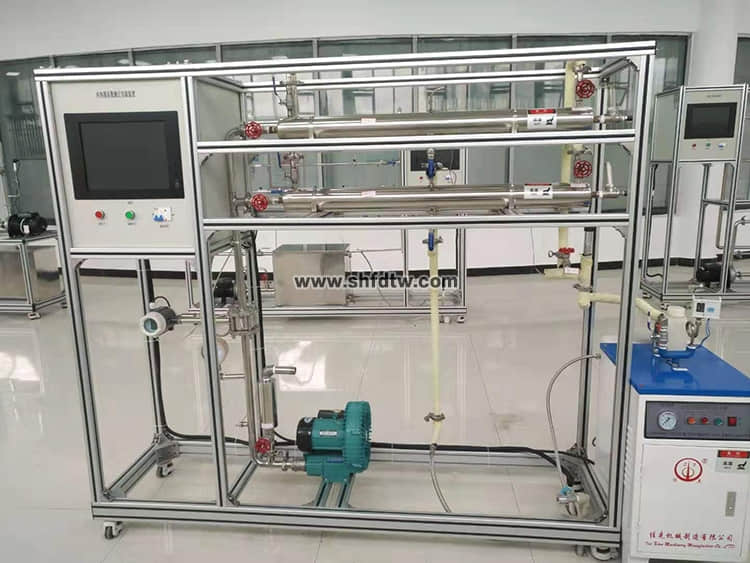

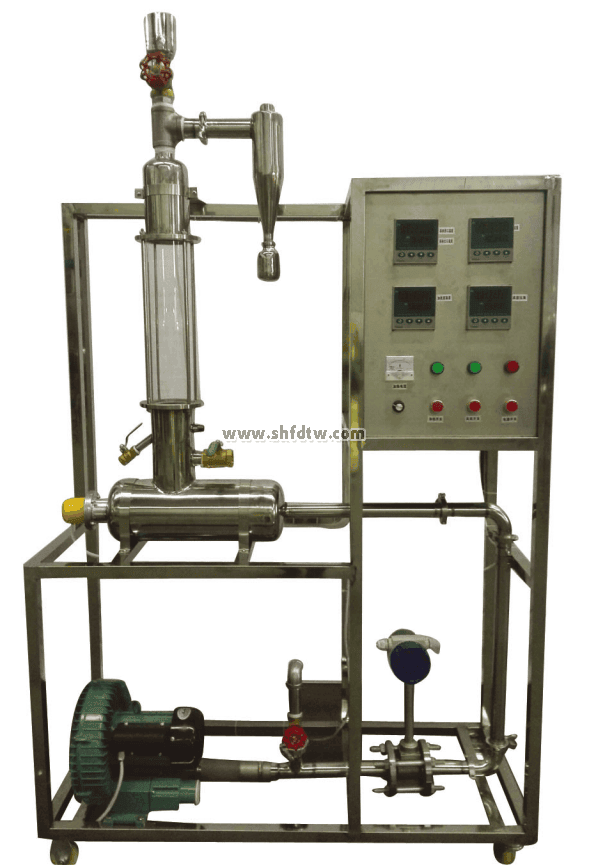

漢江師范學院- TW-HY114/II數字型化工傳熱綜合實驗裝置

設計參數
普通傳熱管：
空氣流量： 4-40m3/h、空氣溫度：常溫-60℃、常壓操作。
雷諾準數Re：104—5*104，努塞爾準數Nu：40-120，普蘭德準數Pr：0.7。
對流傳熱系數αi：50-150 W/m2·℃。
強化傳熱管：
空氣流量： 4-40m3/h，空氣溫度：常溫-60℃，常壓操作。
雷諾準數Re：104—5*104，努塞爾準數Nu：40-120，普蘭德準數Pr：0.7。
對流傳熱系數αi：100-200 W/m2·℃；強化比：1.3--2.0。
公用設施
水：裝置自帶304不銹鋼自動蒸汽發生器，連接自來水，實驗時水蒸氣進入換熱器。
電：電壓AC220V，功率4.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
氣：空氣來自風機（自帶氣源）。
實驗物料：水蒸汽---空氣，外配設備：無。
主要設備
普通傳熱管：內管內徑d=18mm，內管外徑De=20mm（紫銅管)。
外管內徑d=52mm,外管外徑De=57mm（304不銹鋼管），管長1200mm。
強化傳熱管：內管內徑d=18mm，內管外徑De=20mm（紫銅管，內附螺旋線圈)。
            外管內徑d=52mm，外管外徑De=57mm（304不銹鋼管）管長1200mm。
加熱釜：304不銹鋼，加熱功率3.0KW，配帶安全閥。
風量重量：DN32渦街流量傳感器，測量范圍0-150m3/h,精度0.5級。
蒸汽壓力測量：壓力傳感器，測量范圍：0-0.25MPa，精度0.5級。
溫度模塊：分辨率0.1℃，精度0.5級，功能：溫度信號采集換算。
宇電AI704M（帶485接口）多路數字溫度顯示儀。
宇電AI702M（帶485接口）多路數字溫度顯示儀。
宇電AI702M（帶485接口）多路數字顯示儀。
宇電AI518（帶485接口）溫度控制儀（帶手動功能）。
K型熱電偶溫度傳感器7支。
鼓風機：旋渦氣泵,功率 550W，最大流量70m3/h。
電器：接觸器、開關、漏電保護空氣開關。
304不銹鋼管路、管件及閥門。
304不銹鋼儀表柜：測控、電器設備在實驗架上。
304不銹鋼材質框架1800*500*1800mm(長×寬×高)，帶腳輪及禁錮腳。

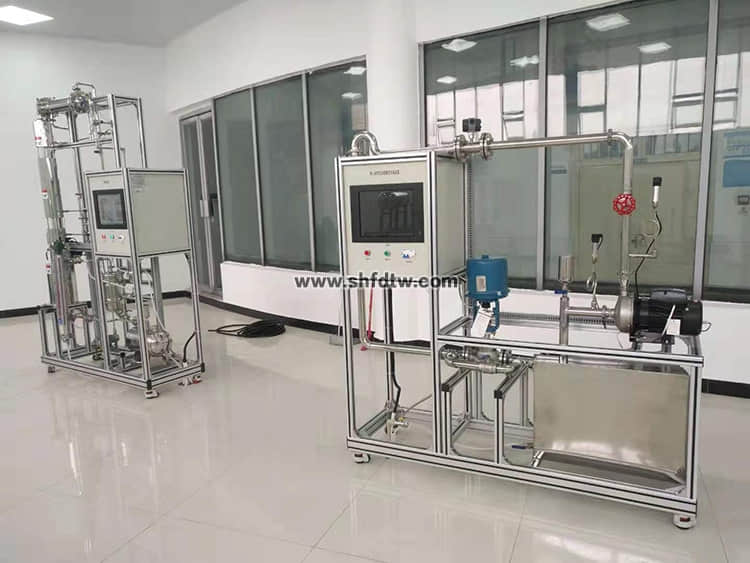

漢江師范學院- TW-HY107/II數字型離心泵特定曲線測定實驗裝置

裝置功能
1、使學生充分了解離心泵的結構與特性，熟悉離心泵的工作方式和操作流程。
2、熟悉組成管路的各種管件、閥門，了解溫度、壓力、電功率、流量等就地顯示儀表及傳感檢測設備，掌握渦輪流量計的測量原理及使用方法。
3、測定恒定轉速條件下泵的揚程(H)、軸功率(N)以及效率（η）與泵的流量(Q)之間的泵特性曲線。
4、測定流量調節閥某一開度下管路特性曲線。
5、改變離心泵轉速測定泵的揚程(H)、軸功率(N)以及效率（η）與泵的流量(Q)之間的泵特性曲線。
6、掌握多元回歸的方法，回歸（H-Q、η-Q、N-Q）關系曲線。
7、采用計算機對實驗數據進行采集，同時對液體流量進行控制。
設計參數
液體流量：0.2～5.2m3/h，離心泵出口壓力：0-0.2MPa。
離心泵泵的揚程(H)：0-20m，離心泵軸功率(N)：0.43-0.85KW，離心泵效率（η）：0-60%，離心泵轉速：0-2900r/min。
液體溫度：常溫。

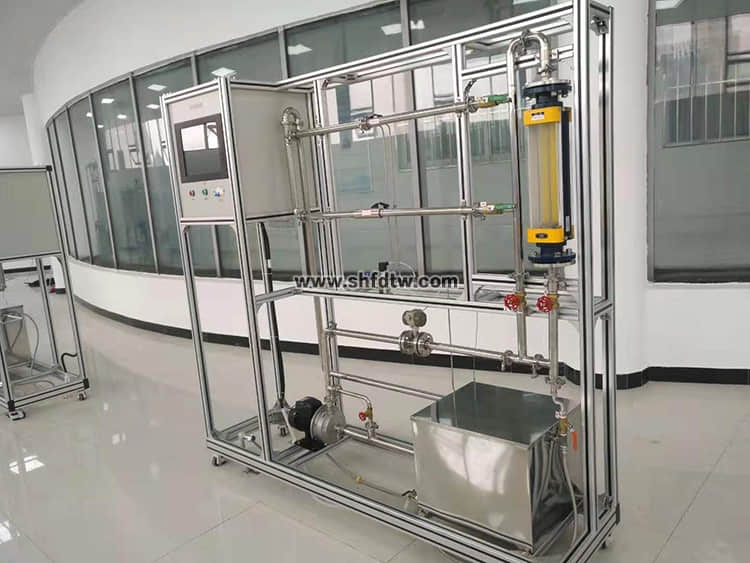

漢江師范學院- TW-HY110/II數字型流體流動阻力實驗裝置

設計參數
流體阻力：
光滑管：雷諾數：500~30000，液體流量：10~1000 L/h，壓差范圍：10~100KPa。常溫、常壓操作。
粗糙管：雷諾數：500~30000，液體流量：10~1000 L/h，壓差范圍：20~150KPa。常溫、常壓操作。
閥門局部阻力：雷諾數：2000~15000，液體流量：100~1000 L/h，壓差范圍：10~200KPa。常溫、常壓操作。
公用設施
水：裝置自帶304不銹鋼水箱，連接自來水，實驗時經離心泵進入測試管路，循環使用。
電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
實驗物料：清潔自來水，外配設備：無。
