濰坊理工學院-TW-LT601流體力學綜合實驗裝置

設備特點：

1、本試驗臺為新型流體力學綜合試驗臺, 結構小巧,布置合理，一臺多用。
2、試驗水箱和管道采用厚壁優質透明有機玻璃管，實驗現象清晰，方便學生觀察。
3、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
4、裝置設計可360度觀察，實現全方位教學與實驗。

實驗目的：
1、適合于工程流體力學（水力學）教學實驗。
2、可做雷諾實驗、伯努利實驗、沿程阻力實驗、局部阻力實驗及文丘里流量計校核實驗。

主要配置：
雷諾實驗管、伯努利實驗管、沿程阻力管、局部阻力管、水泵、秒表、玻璃溫度計、測壓計、刻度標尺、文丘里流量計、實驗水箱、計量水箱、蓄水箱、指示液盒、不銹鋼框架。

技術參數：
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz?？蛇B續操作。
2、雷諾管：長度1100mm、內徑Φ15mm，有機玻璃。
3、伯努利管：總長1100mm、內徑Φ20mm和Φ14mm，有機玻璃管制作，按兩點法求出各有變化點的動靜壓頭。
4、沿程阻力管：長1100mm、內徑Φ14mm，有機玻璃制作，兩測壓點間的距離：800mm。
5、局部阻力管：總長1100mm、內徑Φ14mm和Φ23mm，有機玻璃制作，上裝文丘里流量計、閘閥，可用來測定流體流經銅閘閥的前后壓差，以及對文丘里流量計進行校核。
6、實驗流量Q=0～18 L/min，畢托管實驗流速：100～200cm/s，最大靜壓水頭400mmH2O。
7、測壓計由22根直徑φ8mm的有機玻璃管固定在測壓架上，測壓架上粘有標尺方便讀數，壓差計內的指示液為水，無毒、操作安全。
8、靜音環保型水泵：揚程：12m，流量：15L/min，功率：120W。
9、計量槽：容積10L透明有機玻璃制作，帶計量刻度。
10、實驗水箱：有機玻璃制成，容積40L，上裝指示液盒，指示液為紅墨水。
11、蓄水箱：容積約100L，PVC板焊制而成。
12、實驗所用的流體-水為全循環使用設計，充分節約水資源。
13、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。
14、外形尺寸：1600×550×2000mm（長×寬×高），框架為可移動式設計，帶腳輪及禁錮腳。

濰坊理工學院-TW-LT605臺式靜水壓強實驗裝置

實驗目的：
1、適合于工程流體力學教學實驗。
2、通過測量不同位置的三點靜水壓強，驗證不可壓縮流體靜水力學基本方程。
3、測定未知液體容重，鞏固絕對壓強、相對壓強、真空度的概念。
4、學會使用液柱式測壓計。

主要配置：
測壓管、實驗容器、加壓球、閥門、刻度標尺、不銹鋼支架。

技術參數：
1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz?？蛇B續操作。
2、測壓計：φ8×600mm，壓差計內的指示液為水，無毒、操作安全。
3．靜壓水箱用φ200×300mm有機玻璃圓筒兩端密封制成。
4．真空測壓最大負壓值為-18cm水柱。
5、實驗所用的流體--水為全循環設計。
6、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。
7、外形尺寸：800×450×1000mm（長×寬×高）。

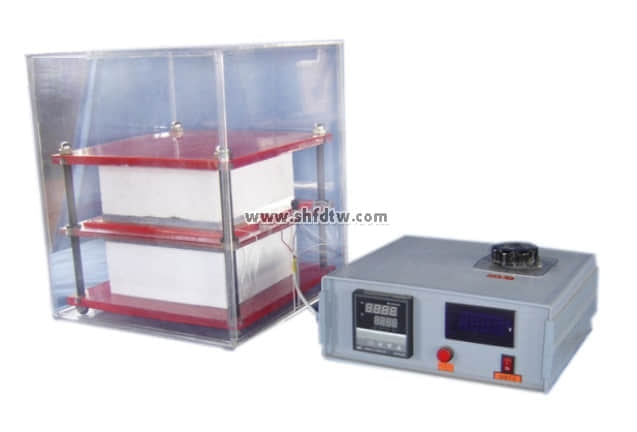

濰坊理工學院-TW-RG725非[準]穩態導熱

實驗目的：
1、測定絕緣材料的導熱系數和比熱。
2、掌握使用熱電偶測量溫差的方法。

主要配置：
有機玻璃框架，電鍍螺拴連接，苯板保溫，有機玻璃試件，0—50V高精度穩壓直流電源供電，八路溫度巡檢儀，儀器帶直流電位差計接口（直流電位差計用戶自配），可配不銹鋼操作臺。

技術參數：
1、輸入電源：單相AC220V±10% 50Hz，功率100W。
2、0-50V 0-5A高精度穩壓直流電源供電。
3、八路溫度巡檢儀數顯各點溫度。
4、試件厚度10mm；試件面積200 × 200 mm2，實驗溫度：0～50℃。
5、外形尺寸：1000×400×600mm，外形為不銹鋼支架。

TW-RG725/II非[準]穩態導熱儀27500元

增加帶標準信號的萬能信號輸入巡檢儀，帶標準信號的數顯電流表和電壓表，軟件等。

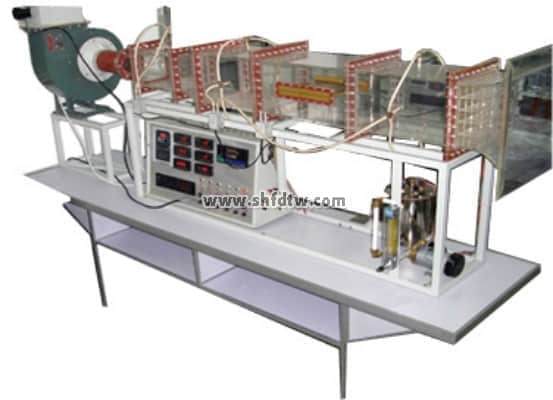

濰坊理工學院-TW-RG726強迫對流空氣橫掠平板放熱系數測試裝置

實驗目的：
測定空氣橫向流過平板表面時的放熱系數；根據對受強迫運動放熱過程的相似分析，將實驗數據整理成準則方程式。

主要配置：
多翼式低噪音風機，自動調節風門，組合式有機玻璃風洞，有機玻璃實驗管段，紫銅平板試件，固體調壓模塊配電位器調節加熱功率，數顯電流表、電壓表顯示加熱電流電壓，風流量由畢托管配差壓傳感器測量，溫度由PT100熱電阻測量，8路萬能信號輸入巡檢儀顯示溫度、阻力、流量，不銹鋼支架。

技術參數：
1、輸入電源：單相AC220V±10% 50Hz，功率1.5KW。
2、多翼式低噪音風機參數：風量2000m3/h，風壓1000 Pa，功率370W。
3、電鍍紫銅平板試件規格：δ=0.1 mm，長度250mm，寬度180 mm，表面黑度 ε=0.2，導熱系數λ=15 (W/m℃)；電加熱功率：500W。
4、畢托管流量計配差壓傳感器：量程0—1000Pa，精度0.5級。
5、實驗風道采用透明有機玻璃材質，分為風口段，實驗段測試段等，彼此之間采用法蘭螺母連接。
6、溫度由高精度溫度傳感器測量，萬能信號輸入巡檢儀配合高精度數字顯示表，顯示溫度、阻力、流速等實驗全部測量參數，手動風門調節風量。
7.外形尺寸：2000×500×1700mm，外形為不銹鋼可移動支架，帶雙剎車輪。

TW-RG726/II強迫對流空氣橫掠平板放熱系數測試裝置49000元

增加帶標準信號的多路萬能信號輸入巡檢儀，增加帶標準信號的數顯電流表電壓表，變頻器調風量，配有數據采集，自動數據分析處理功能的軟件等。
