TW-X46 物聯網無線傳感器系統
如果還在一年前，當我們提及“云”，總感覺像霧、像雨，又像風；但到了今天，當“金山快盤”等云存儲之類的云應用如雨后春筍般涌現時，我們有足夠的理由相信：云來了~
“飛云”計劃正是在這種大勢下應運而生，結合飛現有的Zigbee無線傳感網絡技術，GPRS/TCPIP/WIFI等網關技術，與互聯網服務器以及應用軟件編程等技術，將傳感器技術應用擴展至整個互聯網。更為重要的是，這不僅僅是概念，已經將這些概念切實地在產品中加以實現，并以開發平臺的形式，提供給廣大物聯網從業者與愛好者，在這個平臺的基礎上快速地開發自己的產品，共同迎接物聯時代的到來！

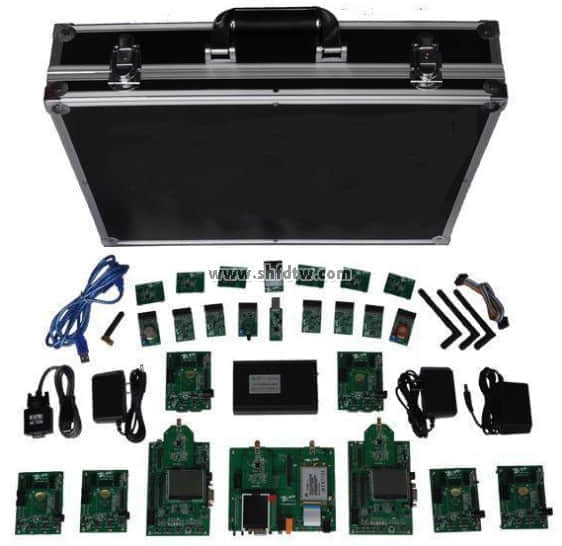

產品名稱：傳感器與無線通信實驗平臺
1、實訓臺設計
實訓臺面主要分為四個區：智能無線感知擴展模塊、物聯網上位機、物聯網網關和中心控制，每個區域使用藍色的絲印線區分；
?智能無線感知擴展模塊
主要包含：超聲波感知、人體紅外感知、聲音感知、PM2.5監測、可燃?xì)怏w感知、震動感知和遠程舵機開關控制模塊幾部分。
?物聯網網關
物聯網網關主要由三部分組成：網關主板、傳感器擴展和控制器擴展。
?電源及擴展接口
本案設計引出2位三孔電源插座及4個USB（電腦）接口到臺面，供實訓使用。
主要硬件設計及功能說明
?滿足“單片機原理與應用（STM32）”、“傳感器與RFID及應用”、“嵌入式系統”、“物聯網通信及應用”、“物聯網系統設計”、“物聯網智能控制”、“物聯網前端設計”等課程的實驗教學需求。
?整體功能：具有語音識別、風扇控制、LED 燈控制功能，能完成智能家居的項目環境搭建，可實現遠程控制LED 燈、遠程控制RGB 燈、遠程控制繼電器、遠程報警、遠程音樂播放，遠程控制風扇，遠程光敏調整LED 亮度，遠程煙霧報警，遠程RFID 刷卡與舵機控制開門等。為智能家居中的電動窗簾、開關窗戶、電動衣架等提供基礎條件，為遠程紅外控制家電、遠程雨滴檢測與開關窗戶控制提供擴展功能。
?物聯網網關
功能：可以定時采集各傳感器數據或者定時接收來自各個智能無線感知擴展模塊的數據，并緩存于SD 卡，支持多種方式上傳物聯網上位機?？梢砸远喾N方式接收來自物聯網上位機的控制命令，實現相關遠程控制。
說明：雙層設計，底層主控，上層無線通信擴展+3.5寸觸屏顯示，頂層透明亞克力保護。
?物聯網上位機
功能：可自主、自動接收來自物聯網網關的數據信息，支持以多種方式進行數據存儲（包括日志、數據庫等），具備數據分析與匯總功能，能夠根據閥值產生預警控制信息并將控制命令下達給物聯網網關，提供上位機管理APP 或者Web 服務，提供APP 或者Web 服務二次開發接口。?智能無線感知擴展模塊
功能：每個擴展模塊提供一種獨立的智能感知和通信功能，實現與物聯網網關的數據通信，支持相關ZSTACK 協議棧開發，提供移植好的協議棧源碼及實例工程。各擴展模塊由MCU 模塊、傳感器模塊、無線通信模塊、電源模塊等組成。其中，ZigBee 的開發板使用CC2530，支持基本的硬件驅動實驗。此外，還擁有基本的硬件資源：LCD顯示、按鍵、LED指示燈、繼電器、串口擴展等。
說明：采用工控外殼，上蓋透明。上圖是超聲波傳感器節點示意圖，其他節點類似。
4、其他說明
(1)傳感器擴展板上所有傳感器引腳均可外擴；
(2)贈送的智能感知擴展模塊均采用電池供電；
(3)由用戶申請，質保期內（5年），每年可派遣工程師到學校為用戶（限教師）免費培訓1次（具體培訓時間、培訓內容、培訓形式等雙方協商確定）。
