高壓共軌電控柴油發動機實訓臺，高壓共軌噴油器試驗臺

★.１臺架選用優質鋼管焊接、打磨而成，經久耐用。

２.臺架表面采用高檔汽車漆烤漆處理，美觀大方。

３.實驗臺面板采用優質金屬鋁板，表面經過處理．電路圖及字體雕刻處理；永不褪色．

４. 實驗臺采用高檔噴塑，萬向輪便于移動教學

5、帶安全防護措施。

6、萬向腳輪移動裝置，便于教學

7、裝備電源：12V  ＞60AH   風帆蓄電池

8、發動機可起動運行，進行起動、加速、減速

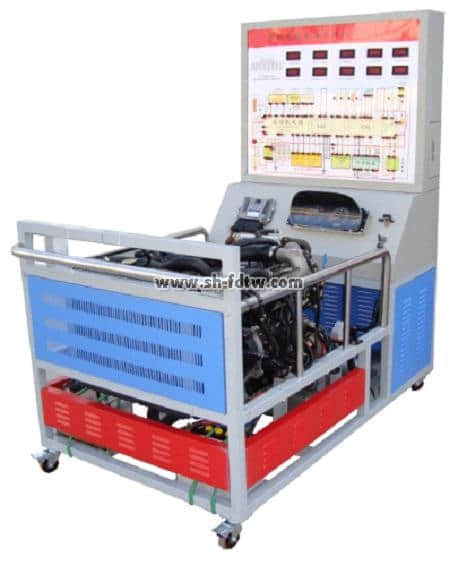

★9、本實訓系統以玉柴電控共軌柴油發動機4G180-30全新總成及運行附件為主體部件，適用于現代發動機理論和實訓的教學需要。

★10．發動機正常起動運行、發動機各模擬運行工況正常（包含：怠速、加速、減速工況等）。

11．故障模擬系統可模擬實際運行工況，設置多種實車發動機常見故障。

12．電壓表實時顯示傳感器與執行器的變化，執行元器件用LED燈顯示工作狀態。

13．配備原車故障檢測通訊的診斷座，可使用電腦診斷儀對發動機電控系統讀取故障碼和數據流等。

14．實訓臺面板上繪有原車一致的彩色噴繪電路圖，1.5mm冷板直接噴繪彩色原理圖（UV平板噴繪原理面板質保多年不變色），學員可直觀對照原理電路圖和系統實物，認識和分析控制系統的工作原理。

15．實訓臺面板上安裝有多功能檢測端子，可直接在面板上檢測各傳感器、執行器、發動機控制單元端子腳的電信號，如電阻、電壓、電流、頻率、波形信號等參數。

16．實訓臺加裝蓄電池的電源總開關等安全保護裝置。

17．實訓臺底座部分采用鋼性結構焊接，面板柜沖壓成形，面板柜與底座可分離，臺架表面采用烤漆工藝，帶萬向自鎖腳輪裝置。

★18. WiFi無線智能實驗室管理考核系統

高壓共軌噴油器試驗臺

★１.臺架選用優質鋼管焊接、打磨而成，經久耐用。

２.臺架表面采用高檔汽車漆烤漆處理，美觀大方。

３.實驗臺面板采用優質金屬鋁塑板，表面經過處理．電路圖及字體雕刻處理；永不褪色．

４.安全防護措施齊全。

５.萬向腳輪移動裝置，便于教學

6. 裝備電源：12V  ＞60AH   風帆蓄電池

7、實驗臺采用高檔噴塑，萬向輪便于移動教學

★8、主軸轉速范圍：（轉/分） 0～3000

9、主軸轉向： 正、反

10、測試噴油器缸數： 1

11、主軸最大輸出功率：（千瓦） 5.5

12、高壓共軌供油壓力：（兆帕） 0～160

★13、量油自動翻轉角度：（度） 180

14、倒油時間指示：（秒） 30

15、量油計數次數：（次） 0～1000

★16、燃油箱容積量：（升） 20

17、脈寬設置：（微秒） 0～-3000

18、壓力控制：（PID） 開環/閉環

19、超聲波清洗機功率：（千瓦） 0.2

20、變頻器功率：（千瓦） 7.5

21、燃油控制溫度：（℃） 40±2

22、電動機功率：（千瓦） 5.5
