TW-CK15熱工自動化過程控制實驗裝置在教學中的應用與實踐

實驗裝置概述與教學價值

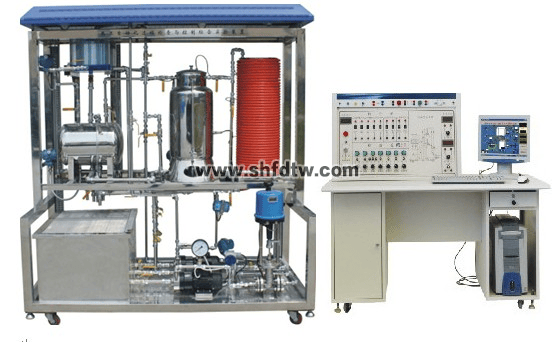

TW-CK15熱工自動化過程控制實驗裝置是我們職業院校熱工自動化專業教學中的一款重要實訓設備。這套裝置模擬了工業生產中常見的熱工過程控制系統，為學生提供了從基礎認知到綜合應用的完整學習平臺。

作為一名長期從事自動化教學的教師，我深刻體會到這套設備對培養學生實踐能力的重要價值。相比傳統的理論教學，TW-CK15將抽象的控制原理轉化為直觀可操作的實際系統，大大提升了學生的學習興趣和理解深度。裝置采用模塊化設計，包含加熱系統、溫度傳感器、壓力變送器、流量計、PLC控制器等核心部件，完全符合現代工業自動化系統的標準配置。

實驗裝置的主要特點與教學優勢

真實的工業級組件配置

TW-CK15最顯著的特點是采用了工業級標準的硬件配置。裝置中的溫度變送器、電動調節閥、PLC控制器等元件都是實際工業現場使用的型號和規格。這一點對我們職業院校的教學尤為重要，因為學生畢業后將直接面對這些設備。在我的教學實踐中發現，接觸過這套設備的學生在實習和就業時能夠更快適應工作崗位的要求。

裝置的溫度控制范圍在室溫至150℃之間，壓力測量范圍0-0.6MPa，流量測量范圍0-1.2m3/h，這些參數設置既保證了實驗的安全性，又能充分展現熱工過程控制的典型特性。特別值得一提的是，裝置采用了不銹鋼材質的加熱水箱和管路系統，經久耐用，完全能夠滿足職業院校高強度實訓使用的需求。

靈活多樣的實驗項目設計

根據教學大綱要求，我們利用TW-CK15開發了階梯式的實驗教學體系：

1. 基礎認知實驗：包括傳感器特性測試、執行機構調試等

2. 單回路控制實驗：溫度、壓力、流量等單參數PID控制

3. 復雜系統實驗：多變量耦合控制、串級控制等

4. 綜合應用實驗：基于PLC的復雜熱工系統設計與調試

這種由淺入深的設計使不同層次的學生都能找到適合自己的學習切入點。我特別欣賞裝置提供的開放式編程接口，允許學生自行設計控制算法，這為培養創新思維提供了良好平臺。

實驗裝置在課程教學中的具體應用

熱工自動化基礎課程中的應用

在《熱工測量與儀表》課程中，我們利用TW-CK15的傳感器模塊開展實驗教學。學生可以親手操作各類溫度、壓力、流量傳感器，直觀了解它們的工作原理和安裝方式。例如，通過對比PT100和熱電偶的溫度測量特性，學生能夠深入理解不同傳感器的適用場合。

在《過程控制原理》課程中，裝置的單回路控制系統成為講解PID算法的理想平臺。學生可以通過改變比例帶、積分時間、微分時間等參數，實時觀察系統響應曲線的變化。這種體驗式學習的效果遠勝于單純的公式推導和理論講解。

自動化系統集成課程中的高級應用

對于高年級的《PLC控制系統》和《DCS系統組態》課程，TW-CK15展現了更大的教學價值。裝置支持多種主流PLC的編程和調試，學生可以完成從硬件組態到軟件編程的完整項目實施過程。

我們設計了一個典型的教學案例：要求學生設計一個溫度-流量串級控制系統。首先在PLC中編寫控制程序，然后通過HMI界面進行參數設置和監控，最后分析系統動態響應特性。這個項目綜合運用了多門課程的知識，有效培養了學生的系統工程思維。

教學效果評估與改進建議

經過三個學年的教學實踐，TW-CK15實驗裝置顯著提升了我們的教學質量。學生評教數據顯示，配備該設備的課程滿意度平均提高了15%，相關專業的職業技能鑒定通過率也有明顯提升。

當然，在教學過程中我們也發現了一些可以改進的地方：

1. 安全防護：建議增加更完善的安全警示裝置和緊急停機系統

2. 擴展接口：可考慮增加工業總線接口，如Profibus、Modbus等

3. 虛擬仿真：配套開發虛擬仿真軟件，便于課前預習和課后復習

總體而言，TW-CK15熱工自動化過程控制實驗裝置是一款非常適合職業院校教學需求的實訓設備。它不僅幫助學生掌握了扎實的專業技能，也為教師開展項目化教學提供了有力支持。作為一線教師，我期待與廠商進一步加強合作，共同開發更多符合現代職業教育理念的教學資源和實驗項目。
