TW-CK20 二容液位流量控制實驗裝置
《TW-CK20二容液位流量控制實驗裝置在教學中的應用與實踐》
by 張明遠 - 高級講師，自動化技術專業負責人
H2 引言
各位同仁，今天我想和大家分享一款在我們自動化控制教學中表現突出的實驗設備——TW-CK20二容液位流量控制實驗裝置。作為一名在職業院校任教15年的自動化專業教師，我深知實踐教學對學生技能培養的重要性。這款裝置不僅完美契合了我們"理論聯系實際"的教學理念，更為學生提供了直觀理解復雜控制原理的平臺。
H2 設備概述與教學價值
H3 設備基本組成

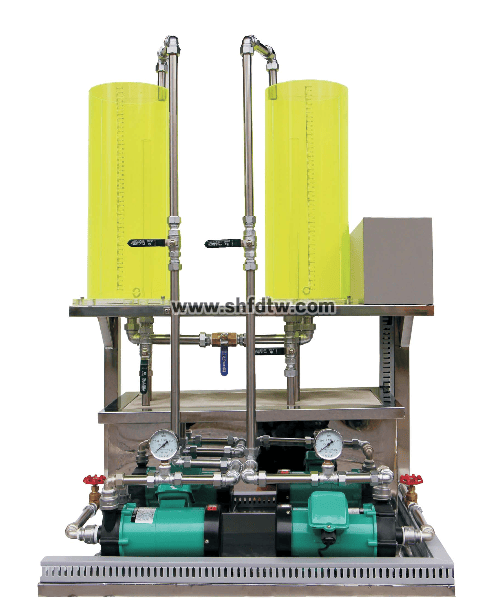

TW-CK20二容液位流量控制實驗裝置由上下兩個有機玻璃水箱、水泵、電動調節閥、電磁流量計、液位傳感器等核心部件組成。這套裝置最吸引我的地方在于其模塊化設計，各部件布局合理，管路連接清晰可見，非常便于學生觀察和理解。
在實際教學中，我經常利用這套裝置的透明特性，讓學生直觀地看到液體流動和液位變化的整個過程。這種視覺化的教學方式，比單純講解理論要有效得多。
H3 教學應用價值
從教學角度看，這套裝置的價值主要體現在三個方面：
-
基礎概念可視化：將抽象的液位控制、流量控制等概念具象化
-
多種控制策略實踐：支持P、PI、PID等多種控制算法的實驗
-
故障模擬與診斷：可人為設置各種故障，培養學生的問題解決能力
我特別欣賞它能夠模擬工業現場常見的干擾因素，如泄漏、堵塞等情況。這為學生提供了難得的實戰演練機會。
H2 實驗項目設計與實施
H3 基礎實驗項目
在我們的課程設計中，TW-CK20主要承擔以下基礎實驗：
-
單容液位定值控制實驗：這是學生接觸的第一個實驗，重點理解反饋控制的基本原理
-
雙容液位串級控制實驗：難度提升，讓學生理解多變量系統的耦合特性
-
流量比值控制實驗：模擬工業生產中的配比控制場景
在單容液位實驗中，我通常會先讓學生手動調節閥門開度來控制液位，然后再引入自動控制。這種"先手動后自動"的教學順序，能幫助學生更好地理解自動控制的意義和優勢。
H3 綜合實訓項目
除了基礎實驗，我們還開發了幾個綜合性實訓項目：
-
液位-流量解耦控制：培養學生處理多變量耦合系統的能力
-
抗干擾性能測試：通過人為加入干擾，測試控制系統的魯棒性
-
不同控制算法比較：對比P、PI、PID等算法的控制效果
這些項目通常安排在課程后期，由3-4名學生組成小組共同完成。我觀察到，通過團隊合作解決實際問題，學生的綜合能力得到了顯著提升。
H2 教學效果評估與反思
H3 學生反饋與成果
使用TW-CK20進行教學三年來，學生的反饋非常積極。85%的學生表示這套裝置幫助他們更好地理解了控制理論；在最近的技能大賽中，我們的學生在"過程控制系統安裝與調試"賽項中獲得了省級一等獎。
特別值得一提的是，這套裝置的工業級配置讓學生提前熟悉了現場儀表的使用方法，如電磁流量計的安裝與校準、電動調節閥的調試等。這些實踐經驗對學生畢業后快速適應工作崗位大有裨益。
H3 教學改進建議
當然，在實際使用過程中，我也發現了一些可以改進的地方：
-
增加無線監測功能：便于學生遠程觀察參數變化
-
擴展物聯網接口：適應工業4.0的教學需求
-
配套虛擬仿真軟件：方便課前預習和課后復習
建議廠家可以考慮這些改進方向，使設備更加完善。
H2 結語
總的來說，TW-CK20二容液位流量控制實驗裝置是一款非常優秀的教學設備，它成功地將抽象的控制理論轉化為直觀的實驗現象，極大地提升了學生的學習興趣和理解深度。作為教師，我們也在使用過程中不斷探索更有效的教學方法，使這套設備發揮最大教學價值。
希望我的分享對各位同仁有所啟發，也歡迎大家一起交流過程控制教學的經驗和心得。讓我們共同努力，培養出更多優秀的自動化技術人才！
