TW-X60B型 plc可編程實驗箱
（SIEMENS 1500系列）
適合自動化控制及電氣相關行業的人員學習，適合大學本科、大中專院校、實驗室、培訓機構及個人自學實驗配備。零基礎或有電工經驗的所有人群都可以學習，注重培養學員的實際動手操作能力，以實踐為主并結合理論，主要學習機器設備的實用型自動化控制技術。可以讓學員在短時間內迅速掌握這門技術。

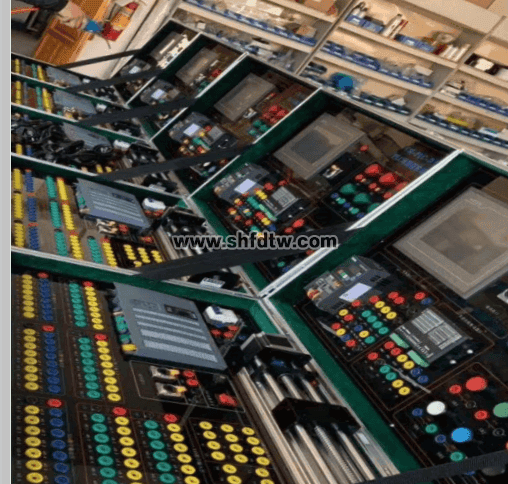

實訓箱采用模塊化設計，包括PLC主機模塊和臺達伺服（100W）模塊、觸摸屏模塊及控制象模塊。各模塊間相互獨立。用戶可方便擴展自己的模塊，也為以后實驗系統的升級提供了保障。也可根據用戶要求，更改不同的實驗?zāi)K。
采用實物主機產品，按照電氣標準設計和標準件選型的，是從實際應用實戰出發進行學習的，學完后還可以改下線路和程序，直接安裝到機器上使用，提高了實驗的真實程度，確保了實驗的實用性。
在實驗項目設計開發中根據用戶的要求和建議，使實驗由簡到難，從而達到一個循序漸進的學習過程。實驗項目也充分貼近實際應用和教學大綱的要求。
實驗項目豐富，擴展靈活，使用可靠，在教學活動或項目開發中易于使用和維護，是目前國內市場上一款性價比極高的PLC教學實驗設備。
企業信息
您只要致電：021-55884001（袁經理）
我們可以解答 plc可編程實驗箱 的相關疑問！
我們可以幫您推薦符合您要求的 plc可編程實驗箱 可編程plc控制器實驗箱 可編程教學實驗箱 相關產品！
找不到所需產品？請點擊 產品導航頁
當前產品頁面地址：http://www.shengyangf.cn/productshow-38-2778-1.html
一、技術性能
1、輸入電源：AC: 220V 50HZ ，有漏電保護開關
2、工作環境溫度：-10-55℃ 相對濕度<85%(25℃)
二、配置要求：
|
序號 |
名稱 |
具體配置說明 |
數量 |
單位 |
備注 |
|
1 |
自動化控制基礎實訓箱 |
鋁合金框架結構 |
1 |
只 |
|
|
2 |
PLC主機 |
S7-1500（CPU 1512-1PN）、電源模塊PM 1507（3A）、擴展模塊（DI64、DO38、AI5、AO2） |
1 |
只 |
|
|
3 |
變頻器 |
西門子V20 0.37KW |
1 |
只 |
|
|
4 |
單軸直流運動控制對象 |
絲桿 |
1 |
套 |
|
|
5 |
觸摸屏 |
昆侖通態 |
1 |
塊 |
|
|
6 |
步進驅動器 |
|
1 |
套 |
|
|
8 |
步進電機 |
|
1 |
套 |
|
|
9 |
刻度尺 |
|
1 |
套 |
|
|
10 |
三相電機 |
180W |
1 |
只 |
|
|
11 |
實驗控制模塊 |
含指示燈、急停開關、光電傳感器、蜂鳴器、電壓表、安裝板、開關電源、漏電空氣開關、電阻、接觸器、繼電器、線槽、電源線等 |
1 |
套 |
|
|
12 |
PLC編程軟件 |
西門子 |
1 |
套 |
|
|
13 |
工控組態軟件 |
西門子 |
1 |
套 |
|
|
14 |
PLC實驗程序 |
與實驗?zāi)K配套 |
1 |
套 |
|
|
15 |
實驗指導書 |
|
1 |
套 |
|
|
16 |
其它配件 |
實驗連接線 |
1 |
套 |
|
三、實驗項目
plc軟件安裝
plc數據線驅動安裝
plc通訊設置
plc程序下載
觸摸屏軟件安裝
觸摸屏通訊設置
觸摸屏程序下載
PLC輸入點位顯示
PLC輸出點位控制
觸摸屏上設計按鈕指示燈實驗
觸摸屏上設計數字輸入數字顯示實驗
定時器實驗
計數器實驗
脈沖控制步進電機控制實驗
觸摸屏PLC控制變頻器電機正反轉，停止實驗
觸摸屏PLC調節變頻器速度電機轉速實驗
觸摸屏PLC變頻器編碼器閉環控制電機移動定位實驗
