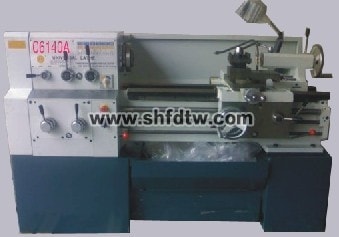

TW-C6140A拆裝型普通車床
一、機床的用途和特性
TW-C6140A拆裝型型臥式普通車床外形美觀，結構合理，用途廣泛，操作方便。該機床可實現手動控制，能夠完成車削多種零件的內外圓，端面、切槽、任意錐面、球面及公、英制圓柱螺紋等工序。
該機床床身導軌采用超音頻淬頭工藝，耐磨性強，精度保持性好；主軸系統結構先進，回轉精度高，抗振性好，具有較高的切削性能；動態響應優良，整機噪音低,質量穩定可靠的優越性。
二、機床主要技術參數
|
技術規格
|
機床型號
|
|
中心高
|
202mm(8")
|
|
床身上最大工作回轉直徑
|
400
|
|
刀架上最大工作回轉直徑
|
240mm（9?"）
|
|
最大工件長度
|
750mm / 1000mm
|
|
主軸孔直徑
|
46mm（1?"）
|
|
主軸錐孔
|
MT6
|
|
主軸轉速范圍
|
12級25~1600r/min
|
|
刀架最大行程
|
縱向
|
650mm / 850mm
|
|
橫向
|
240mm（9?"）
|
|
小刀架最大行程
|
140mm
|
|
刀桿截面尺寸（寬*高）
|
25mm*20mm
|
|
主軸中心線至刀具支撐面的距離
|
27mm
|
|
主軸中心線至刀架側面的最大距離距離
|
205mm
|
|
縱向，橫刀架，小刀架刻度值
|
0.5mm/g 100mm/r 4mm/r 3mm/r
|
|
公制螺紋
|
30種0.45～20mm/r
|
|
英制螺紋
|
35種80～1?T.P
|
|
模數螺紋
|
25種0.25～10mm
|
|
經節螺紋
|
35種160～3?D.P
|
|
進給量
|
縱向
|
138種0.04～2.16mm
|
|
橫向
|
138種0.02～1.08mm
|
|
尾座套最大行程
|
130mm(5?")
|
|
尾座套最大錐孔
|
MT4
|
|
主電機功率
|
N=3/4.5KWη=970/1440r/min
|
|
外形尺寸（長*寬*高）
|
1950х900х1250mm/2150х900х1250mm
|
|
凈重
|
1350kg/1450kg
|
|
附件：使用說明書、合格證、呆口扳手 內六扳手、及拆裝專用工具1套。外圓車刀、螺紋車刀、切斷刀 內孔車刀各1把、三爪卡盤：￠200mm/1套。
|
三、基本實驗項目
1．實物車床由床身、主軸箱、進給傳動系統、換刀裝置和輔助裝置等組成，具有實際加工能力，可對鐵、鋁、銅、PVC、有機玻璃等材料進行車削加工。通過對車床的拆裝訓練，學員可掌握數控車床水平度、平行度和垂直度的調整方法等，同時學會百分表、直角尺、游標卡尺等工量具的使用方法和機床機械精度的測量方法。
1）床身、主軸箱、移動拖板、尾座等均采用鑄件結構，鑄件經過時效處理、表面機加工和鏟刮工藝等，確保機床精度穩定。
2）主軸箱由箱體、主軸、卡盤、主軸電機、三角皮帶等組成，可進行主軸箱的裝配與調整、主軸卡盤的裝配、主軸電機的安裝與調整等技能訓練。主軸與主軸電機采用多楔帶聯接，且具有張緊力結構，可進行張緊力調整。
3）中、小拖板進給傳動系統由絲杠、燕尾導軌、軸承、軸承支座等組成，可進行絲杠的裝配與調整、導軌調整、中、小拖板的裝配與調整等技能訓練。
4）大拖板進給傳動系統由絲杠、三角導軌、軸承、軸承支座、床鞍等組成，可進行導軌調整、絲杠調整等技能訓練。
5）換刀裝置采用四工位刀架，可進行刀架拆裝技能訓練。
