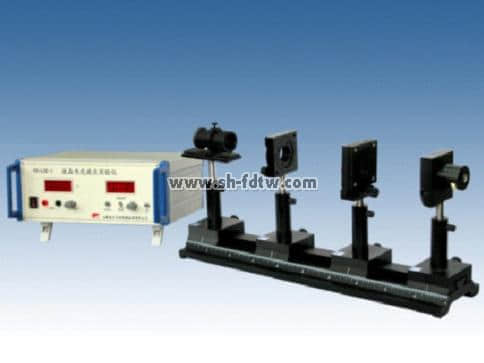

TWP-W165型 液晶電光效應實驗儀

早在上世紀 70年代，液晶已作為物質存在的第四態開始寫入各國學生的教科書。至今已成為由物理學家、化學家、生物學家和工程技術人員共同關心與研究的領域，在物理、化學、電子、生命科學等諸多領域有著廣泛應用。其中液晶顯示器件、光導液晶光閥、光調制器、光路轉換開關等均是利用液晶電光效應的原理制成的。因此，掌握液晶電光效應從實用角度或物理實驗教學角度都是很有意義的。

 TWP-W165型液晶電光效應實驗儀具有以下優點：

1. 儀器導軌、滑塊、轉盤等均采用高強度鋁合金制作，立桿材料為不銹鋼。具有體積小、重量輕、不會生銹等優點，轉盤經特別設計，可細調。導軌采用燕尾型結構，移動時直線定位好，固定時牢固可靠。

2．用框架型結構固定液晶樣品，牢固美觀；采用接線柱方式給樣品通電，方便安全。

3．所用裝置配件均為光學通用配件（含常用光功率計），除可做液晶電光效應實驗外，還可用于光偏振等光學實驗或用于測定半導體激光器工作電流與出射光強的關系。

本儀器可用于高?；A(chǔ)物理實驗、近代物理實驗、設計研究性實驗及演示實驗等。

應用本儀器可以完成以下實驗：

1．測定液晶樣品的電光曲線，求得樣品的閾值電壓、飽和電壓、對比度、陡度等電光參數。

2．自配數字存儲示波器可測液晶樣品的電光響應曲線，求得液晶樣品的響應時間。

3．用于演示最簡單的液晶顯示器件（TN-LCD）的顯示原理。

4．配部分元件可做偏振光實驗，驗證馬呂斯定律等光學實驗。

儀器主要技術參數：

1．半導體激光器 3V DC 電源，輸出650nm紅光

2．液晶方波電壓 0－10V左右（有效值）連續可調，頻率500Hz左右

3．光功率計 量程為0－200 μ W 和 0－2mW兩檔，三位半LCD顯示
