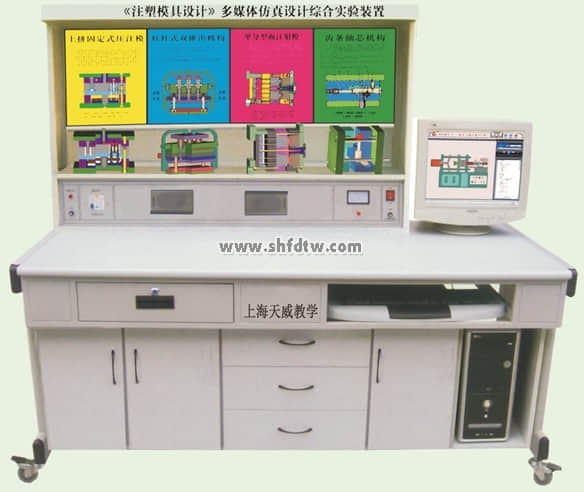

《塑料模具設計與制造》多媒體仿真設計綜合實驗裝置
根據塑料模具設計與制造教學要求研制開發，集設計、測試、創新于一體的多媒體綜合實驗設備，適用于《塑料模具設計與制造》、《注塑模具》等課程。本實驗臺以教育部高教司《關于加強高職高專人才培養工作的若干意見》等文件對高職高專人才培養的要求為指導思想，按專業服從市場，課程服務于專業的原則，積極進行課程教學改革。以培養學生從事塑料模具設計與制造工作能力為核心，采用多種素材和媒體手段，重點講述注射模、壓縮模、壓注模、擠出機頭設計及制造，熱流道模具等先進模具技術。
實驗裝置采用天威塑料模具設計多媒體軟件用電腦動畫語音演示模具功能和原理，同時配合實物模具模型；天威多媒體軟件包含38件模具動畫內容；實驗裝置采用30件模型和38塊說明模塊板供學生使用；模型和模塊板可隨課程內容需要進行更換操作。
產品特點
1、實驗臺采用P4電腦主機一臺、17寸顯示器一臺、鼠標、鍵盤各一個。
2、利用天威多媒體軟件界面，用二/三維動畫生動演示各種模具結構功能和原理(開模、閉模、出制件)的全過程、并且采用語音講解各種模具功能和原理，使學生實現理論與實際的緊密結合。
3、利用模塊板文字圖表說明文件，指導學生獨立分析模具結構和運動方式，培養看圖識圖分析能力。
4、利用實物模具模型讓學生深入了解模具組成和結構原理，增加學生設計與分析課程內容，培養學生的創新意識。

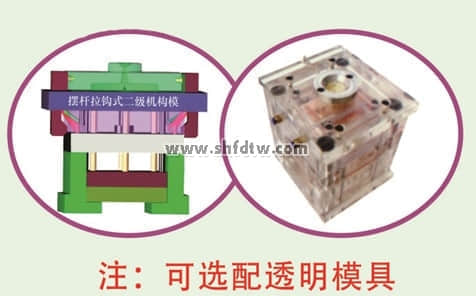

5、實驗裝置采用30件塑料模具模型和38塊文字圖表板，分別介紹各種塑料模具的功能和結構及用途和作用。
6、本裝置采用組件式結構，更換文字圖表板和模具模型便捷，如需擴展功能或開發新實驗，只需添加文字圖表板和模型即可，永不淘汰。
實驗臺配置內容
|
序號
|
名 稱
|
說 明
|
序號
|
名 稱
|
說 明
|
|
1
|
注塑機示意
|
所有模具均采用天威多媒體控制軟件進行二維或三維動畫演示各種模具結構功能和原理，形象生動地演示各種模具的開模、閉模、成型、出制件的過程。
|
20
|
自動卸螺紋注射模
|
所有模具均采用天威多媒體控制軟件進行二維或三維動畫演示各種模具結構功能和原理，形象生動地演示各種模具的開模、閉模、成型、出制件的過程。
|
|
2
|
螺桿式注射機注射成型示意
|
21
|
定模設置推出機構的注射模
|
|
3
|
柱塞式注射機注射成型示意
|
22
|
推桿脫模機構
|
|
4
|
角式注射機注射成型示意
|
23
|
推管脫模機構
|
|
5
|
立式注射機簡化示意
|
24
|
推件板推出機構
|
|
6
|
臥式注射機簡化示意
|
25
|
聯合推出機構
|
|
7
|
半溢式壓縮模
|
26
|
擺桿拉鉤式二級推出機構模
|
|
8
|
不溢式壓縮模
|
27
|
齒條固定在定模上的抽芯機構模
|
|
9
|
溢式壓縮模
|
28
|
斜槽導板分型抽芯機械模
|
|
10
|
固定式壓縮模
|
29
|
導柱式定距分型拉緊機構模
|
|
11
|
移動式壓縮模
|
30
|
直角注射機螺紋型芯脫出機構模
|
|
12
|
固定式壓注模
|
31
|
齒輪齒條脫模機構模
|
|
13
|
上擠固定式壓注模
|
32
|
杠桿式雙推出機構模
|
|
14
|
移動式壓注模
|
33
|
推板切斷點澆口凝料模
|
|
15
|
側向分型抽芯注射模
|
34
|
壓縮空氣成型模具
|
|
16
|
帶活動鑲塊的注射模
|
35
|
注塑吹塑成型過程示意
|
|
17
|
單分型面注射模
|
36
|
擠出吹塑成型模
|
|
18
|
雙分型面注射模
|
37
|
ASB一步法注拉吹成型過程示意
|
|
19
|
熱流道注射模
|
38
|
熔體回流法成型過程示意
|
主要技術參數
1、工作電源：單相220V交流電源。
2、結構：實驗臺為鐵質鈑金噴塑結構，堅固耐用。
3、工作環境：溫度-100-+400C。
4、整機功耗：＜0.5KW
5、實驗臺外形尺寸：1600×750×1750mm
