車身電氣系統實訓臺
一．產品簡介
選用比亞迪E5原裝純電動轎車原車車身和低壓控制實物系統，完整的車身進行部切處理（外露電器部件），剖面位置合理，能清楚展示內部結構。
低壓系統部件齊全，真實地體現了純電動轎車車身低壓控制系統的連接控制關系、安裝位置和運行工況參數檢測。
適合培養學員對純電動轎車，車身低壓控制系統系統故障分析與排除能力，適用于各類型院校新能源純電動汽車電器課程教學和維修實訓。
二.功能特點
1.保留車殼與車身電器低壓系統各部件，保留電氣連接方式與原車功能，實現插拔拆卸訓練，訓練線束與電器拆檢，掌握車身低壓系統零部件拆檢要點。
2.可單獨工作，DC12V電源由開關電源提供。

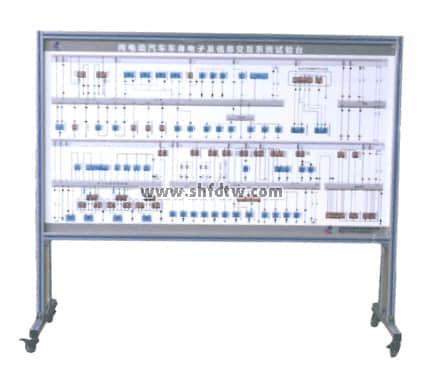

3.除車身外配移動教學板，教學板完整顯示車身低壓系統工作原理圖，安裝檢測端子，可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率、波形信號等。
面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖等；
4.設備由原車解剖的車身平臺和教學板組成，原車車身安裝原車零部件；底部安裝4個腳輪，移動靈活，腳輪帶自鎖裝置；機架采用標準80*40鋁型材搭接，帶移動腳輪及附有自鎖腳輪裝置。
5.配備智能化故障設置和考核系統。
6.配套實訓指導書，包含工作原理，實訓科目，故障設置及清除等要點。
7.原車車身配套安裝絕緣地板（耐壓/絕緣為國標產品）。
三．基本配置(每臺)
|
序號
|
名 稱
|
規格型號
|
單位
|
數量
|
|
1
|
實訓臺面板
|
裝有各種檢測端子以及電路終端接線端子
|
套
|
1
|
|
2
|
主控制器總成（主控ECU）
|
|
套
|
1
|
|
3
|
診斷座
|
|
個
|
1
|
|
4
|
點火開關
|
|
個
|
1
|
|
5
|
組合儀表
|
|
套
|
1
|
|
6
|
組合開關
|
|
套
|
1
|
|
7
|
左右前大燈總成
|
|
套
|
1
|
|
8
|
左右前霧燈
|
|
套
|
1
|
|
9
|
左右轉向燈
|
|
套
|
1
|
|
10
|
左右轉向邊燈
|
|
套
|
1
|
|
11
|
左右組合尾燈
|
|
套
|
1
|
|
12
|
牌照燈
|
|
套
|
1
|
|
13
|
閱讀燈
|
|
套
|
1
|
|
14
|
大燈開關
|
|
套
|
1
|
|
15
|
霧燈開關
|
|
套
|
1
|
|
16
|
剎車燈開關
|
|
套
|
1
|
|
17
|
倒車燈開關
|
|
套
|
1
|
|
18
|
危險燈開關
|
|
套
|
1
|
|
19
|
門控?zé)糸_(kāi)關
|
|
套
|
1
|
|
20
|
冷卻液位傳感器
|
|
個
|
1
|
|
21
|
線束
|
|
套
|
1
|
|
22
|
閃光繼電器
|
|
個
|
1
|
|
23
|
冷卻液位報警繼電器
|
|
個
|
1
|
|
24
|
雨刮總成
|
|
套
|
1
|
|
25
|
雨刮繼電器
|
|
個
|
1
|
|
26
|
噴水電機
|
|
套
|
1
|
|
27
|
噴水壺
|
|
套
|
1
|
|
28
|
喇叭
|
|
個
|
2
|
|
29
|
喇叭繼電器
|
|
個
|
1
|
|
30
|
網關控制器
|
|
個
|
1
|
|
31
|
霧燈繼電器
|
|
個
|
1
|
|
32
|
手剎開關
|
|
套
|
1
|
|
33
|
中央繼電器盒
|
|
套
|
1
|
|
34
|
帶移動腳輪鋼制底座的汽車車身（局部解剖）
|
|
臺
|
1
|
|
35
|
蓄電池
|
12V 45Ah
|
臺
|
1
|
|
36
|
電源總開關
|
50A
|
個
|
1
|
|
37
|
移動臺架(帶自鎖腳輪)
|
2040×650×1900mm
|
臺
|
1
|
|
38
|
中控與車窗/后視鏡系統
|
|
套
|
1
|
|
39
|
故障模擬與排除裝置
|
|
套
|
