信號基礎設備綜合練功臺（III型）
- [產品分類]：城市軌道交通地鐵實訓
- [規格型號]：TW-CGT22
- [產品價格]：詢價
- [參數下載]：
- [聯系電話]：021-55884002
- [QQ]：
- [微信]：
- 已有 21153 人關注該產品
產品詳情
信號基礎設備綜合練功臺（III型）
信號基礎設備綜合練功臺（III型）由信號組合柜、道岔控制組合板、信號繼電器、S700K三相交流電動轉轍機、矮型信號機、信號變壓器、燈絲繼電器、XB箱、線路及控制電路狀態顯示計算機、顯示屏、多路數字量驅動采集模塊、電源模塊、斷路器、練功平臺車等設備組成。設備外觀結構如下圖所示。

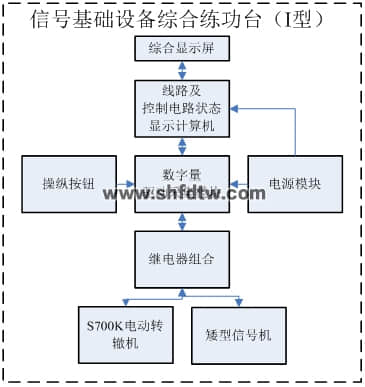

信號基礎設備綜合練功臺（III型）通過道岔操縱按鈕接通道岔控制電路，控制S700K轉轍機的定、反位的動作。在接通道岔啟動電路時、轉轍機轉換到相應的位置并給出定/反位表示表示后，在綜合顯示屏上顯示繼電器線圈和接點狀態，并勾通相應的表示電路，點亮對應的表示燈。當轉轍機不到位或故障時，給出相應提示。通過操縱按鈕接通信號機控制電路，控制各種信號顯示的開放和關閉，并能在信號控制電路上顯示相應的光帶電路，反映繼電器線圈、接點和電路的動作情況。當紅燈燈泡斷絲時給出斷絲報警提示。通過軌道區段占用/出清模擬，平臺各部件間接口如下圖所示：
該環境還能進行道岔組合配線、導通試驗、S700K轉轍機、信號機設備培訓和教學。
|
序號
|
設備名稱
|
規格
|
單位
|
數量
|
|
1
|
信號組合柜
|
定制，且需符合鐵標要求
|
臺
|
1
|
|
2
|
信號繼電器
|
S700K轉轍機控制定型組合繼電器
|
個
|
19
|
|
3
|
轉轍機
|
S700K三相交流電動轉轍機
|
臺
|
1
|
|
4
|
ZPW2000發送盒
|
|
套
|
1
|
|
5
|
ZPW2000接收盒
|
|
套
|
1
|
|
6
|
ZPW2000衰耗盒
|
|
套
|
1
|
|
7
|
ZPW2000電纜模擬網絡盤
|
|
套
|
2
|
|
8
|
信號機及基礎平臺
|
鐵路信號專用色燈信號機
|
套
|
1
|
|
9
|
信號變壓器
|
BX-30
|
套
|
1
|
|
10
|
XB箱及基礎平臺
|
|
臺
|
1
|
|
11
|
線路及控制電路狀態顯示計算機
|
定制
|
臺
|
1
|
|
12
|
綜合顯示屏
|
高分辨率顯示器
|
臺
|
1
|
|
13
|
數字量驅動采集模塊
|
多路輸入輸出
|
套
|
1
|
|
14
|
電源模塊
|
|
套
|
1
|
|
15
|
斷路器
|
|
個
|
2
|
|
16
|
練功平臺車
|
定制
|
臺
|
1
|
|
17
|
動作桿與表示桿間連桿
|
|
套
|
1
|
|
18
|
繼電器座、盲板、機柜安裝輔件
|
|
套
|
1
|
|
19
|
機柜配線（含連接器和電纜、配線等）
|
|
套
|
1
|
