多釜串聯返混性能測定實驗裝置
- [產品分類]：化學工程、化工工藝實驗裝置
- [規格型號]：TW-GY313
- [產品價格]：詢價
- [參數下載]：
- [聯系電話]：021-55884002
- [QQ]：
- [微信]：
- 已有 6356 人關注該產品
產品詳情

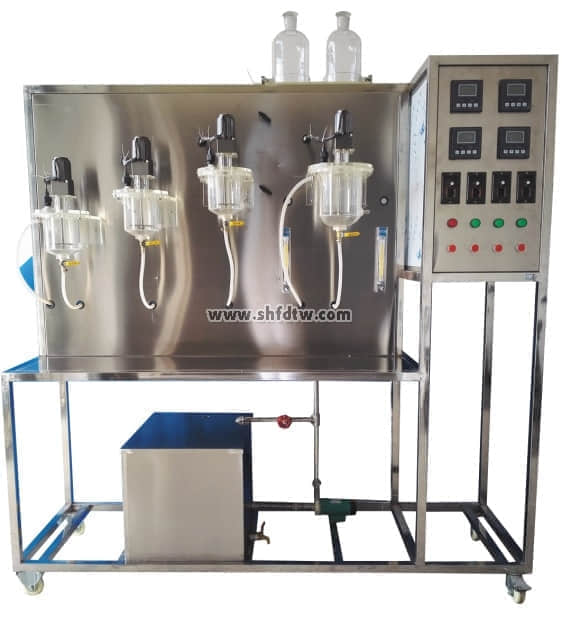

TW-GY313多釜串聯返混性能測定實驗裝置
裝置功能
1.通過實驗了解停留時間分布測定的基本原理和實驗方法。
2.掌握停留時間分布的統計特征值的計算方法。
3.學會用理想反應器的串聯模型來描述實驗系統的流動特性
設計參數
常溫，常壓操作
單釜：
水流量：40l/h、平均停留時間（數學期望值）：200-600
方差：1.0105--3.0105、模型參數N：1.2—2
三釜：
水流量：30l/h、平均停留時間（數學期望值）：200-600
方差：1.0105--5.0105、模型參數N：1.2—4
主要配置
有機玻璃反應釜、轉子流量計、水箱、水泵、攪拌電機、在線電導率儀、轉換模塊及軟件、閥門、管道、不銹鋼框架、儀表柜、軟件。
公用設施
水：裝置自帶不銹鋼水箱桶，連接自來水接入。
電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
實驗物料：水--- KCl，外配設備：電腦
主要設備
1、釜式反應器1.0L，直徑φ120mm，高度120mm，有機玻璃制成，3個。
2、釜式反應器3.0L 直徑φ150mm，高度200mm，有機玻璃制成，1個。
3、MP-20RM微型磁力泵：功率30W，最大流量1m3/h，揚程6m。
4、交流可調速電機：攪拌馬達6W，轉數90－600r/min，無級變速調節。其操作板置于控制柜上，轉速可在操作板上進行調節。
5、LZB-10液體轉子流量計：流量范圍6～60 L/h ，觀察、控制進水流量。
6、數顯電導率儀：在線電導率檢測儀，0-2000S·cm4個，電導電極：4支。
7、LWB電磁閥（24v）和三通閥控制切換示蹤劑，數顯計測器控制示蹤劑加入量。
8、各項操作及轉速、電導率、流量的顯示、調節、控制全在控制屏面板進行。
9、框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。
10、外形尺寸：1800×500×2000mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。
11、轉換模塊及在線監控軟件一套。
測控組成
|
變量
|
檢測機構
|
顯示機構
|
執行機構
|
|
電機轉數
|
霍爾開關
|
轉數顯示儀
|
調速器
|
|
流量
|
轉子流量計
|
轉子流量計
|
轉子流量計
|
|
濃度
|
在線電導率儀
|
數字顯示
|
無
|
