氣固相固定床催化反應實驗裝置
- [產品分類]：化學工程、化工工藝實驗裝置
- [規格型號]：TW-GY308
- [產品價格]：詢價
- [參數下載]：
- [聯系電話]：021-55884002
- [QQ]：
- [微信]：
- 已有 5692 人關注該產品
產品詳情

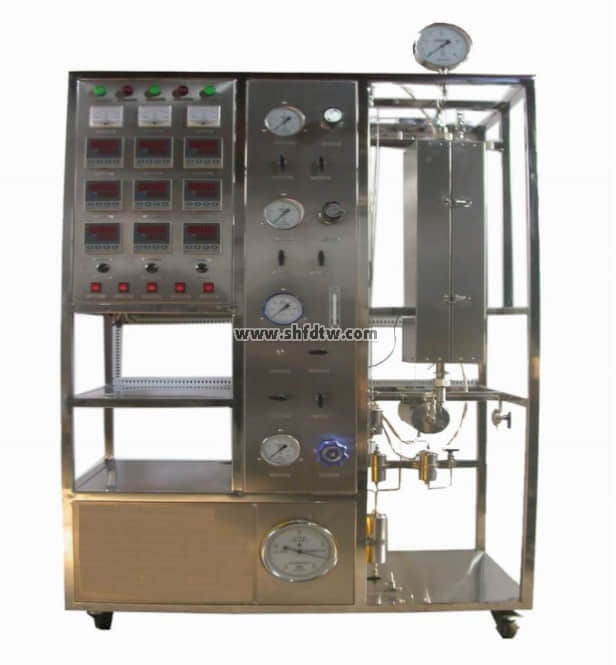

TW-GY308氣固相固定床催化反應實驗裝置
裝置功能
1、用于固定床教學和工藝數據的測定。
2、科學研究催化劑評選及壽命試驗。
3、可作加氫、脫氫、氧化、烴化、芳構化、氨化等有機催化反應。
主要配置
固定床反應器、預熱器、加熱爐、混合器、冷凝器、氣液分離器、轉子流量計、濕式氣體流量計、計量泵、壓力表、溫控儀表、不銹鋼框架、控制屏。
公用設施
水：裝置需冷卻水，自帶和自來水管相連的接口。
電：電壓AC220V，功率4.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
技術參數
1、小型管式固定床反應器：φ20×550mm，304不銹鋼材質；熱電偶套管，φ3mm，內插Φ1mm熱電偶；催化劑裝填量：5-30ml；最高使用壓力，0.2MPa.
2、反應器加熱爐：230×230×500mm，開啟式三段加熱，總功率：3KW，加熱形式：碳化硅爐管+金屬內襯，最高使用溫度：600℃。
3、預熱器：304不銹鋼，內徑φ10mm，長度250mm，內有防返混及防溝流裝置；使用溫度：室溫-400℃，使用壓力，常壓。
4、流量計：采用LZB-3（40~400ml/min）型氣體流量計兩支,流量計自帶調節閥。
5、微型隔膜計量泵：最大流量：3L/h，沖程頻率120n/min，吸程2m，工作功率：30W。
6、壓力表：量程:0~0.6MPa，分別對氣體的壓力和反應器壓力進行測定。
7、混合器：304不銹鋼材質，容積約50ml，在預熱器入口前將各原料匯合并一同送入預熱器。
8、冷凝器：ф40×400mm，材質：304不銹鋼。出口氣體冷卻除去多余的水分。
9、氣液分離器：ф50×150mm，材質：304不銹鋼。
10、各項操作及壓力、流量的顯示、調節、控制全在控制屏面板進行。
11、框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。
12、外形尺寸：1600×550×1900mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。
測控組成
|
變量
|
檢測機構
|
顯示機構
|
執行機構
|
|
氣體流量
|
轉子流量計
|
轉子流量計
|
手動閥控
|
|
液體加入量
|
計量泵
|
數字流量顯示儀
|
沖程頻率調節
|
|
預熱溫度
|
K型熱電偶
|
數字溫度控制儀
|
固態調壓模塊
|
|
加熱爐溫度
|
K型熱電偶
|
數字溫度控制儀
|
固態調壓模塊
|
|
反應溫度
|
K型熱電偶
|
數字溫度儀表
|
無
|
|
反應壓力
|
指針式壓力表
|
壓力表就地顯示
|
無
|
