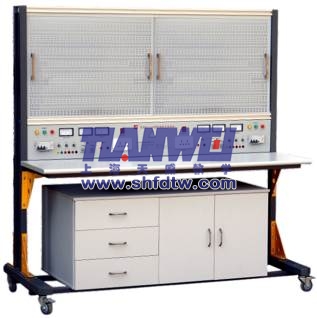

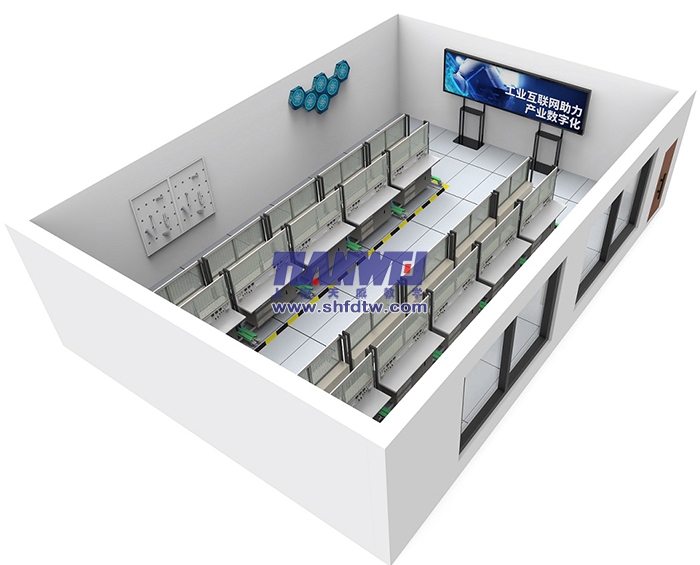

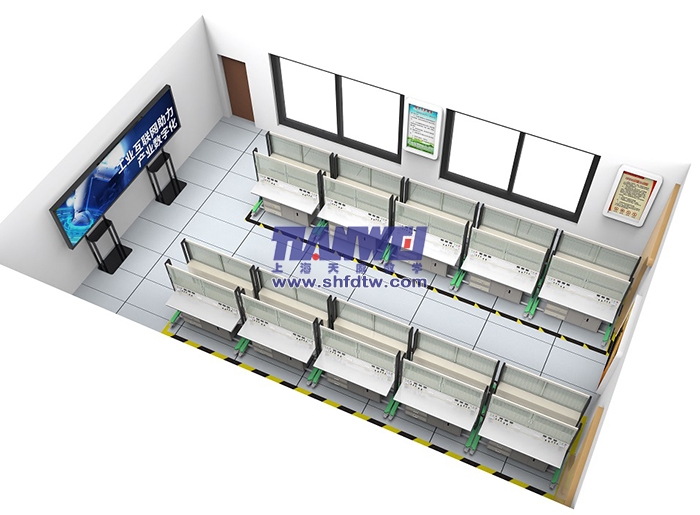

TWB-129B電氣裝配實訓裝置
一、裝置概述
本設備由鋼板作制作的多功能安裝板（網孔板）設備和電源裝置等組成。實訓時選擇的各種元件、器件和部件，可方便地安裝在網孔板上，方便靈活。
根據教學和實訓的需要，選擇不同的元件、器件和部件，可進行不同課程模塊，不同項目的實訓，本設備適用范圍廣，可完成的教學內容和實訓項目多。使用完畢的元件、器件和部件，從設備上拆下，集中保管，損壞和丟失少。一個實訓場所，可以完成幾個專業的教學和實訓，經濟適用。
設備配備漏電保護、過載和電路保護，保障人身安全和設備使用安全。
靈活、可靠、安全、經濟適用，是本設備的特點。對實訓場所不多、教學經費投入受限制的學校， 本設備是一種理想的職業教育實訓設備。
本設備由實訓屏（內置電源）、實訓桌、儲物柜三大部分組成。以30mm×30mm成型方鋼作為設備主要框架材料；實訓屏、地盤采用焊接連接、關鍵部位采用三角筋用內六角螺釘加固連接，表面經高溫噴塑處理，美觀大方且有效起到防銹絕緣的作用；由兩條35mm×35mm鋁合金型材及滑槽組成網孔板固定機構；固定機構的下方是鐵制雙工位電源箱，每工位電源箱的布局依次為電源保護裝置、電源指示裝置、電源輸出；實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便設備移動；
儲物柜采用標準結構和抽屜式，左側有3層抽屜，用于存放工具以及實訓資料；右側的雙拉門式設計，可同時存放兩塊通用掛板。設備儲物柜的位置可根據需要靈活調整，外形尺寸為：1300mm×600mm×510mm
二、技術指標
1)外型：整體尺寸1680mm×750mm×1630mm；
2)設備的材料：鈑金、鋁合金結構；
3)電源輸入：三相AC 380V ±10% 50HZ 三相五線；
4)固定交流輸出：三相五線 380V 接插式2組、220V接插式2組、220V插座式4組
5)可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；
6)接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；
7)保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
三、實訓項目舉例
1、照明電路安裝連接實訓；
2、日光燈連接實訓；
3、單相電能表的應用；
4、電動機點動與連續轉動電路連接實訓；
5、按鈕聯鎖的電動機正、反轉電路連接實訓；
6、接觸器聯鎖的電動機正、反轉電路連接實訓；
7、接觸器和按鈕雙重聯鎖的電動機正、反轉電路連接實訓；
8、兩地控制的電動機控制電路的安裝；
9、按鈕切換的Y－△啟動控制電路的連接實訓；
10、時間繼電器切換的Y－△啟動控制電路的連接實訓；
11、電動機往返行程控制電路連接實訓；
12、電動機順序啟動控制電路連接實訓；
13、電動機定時運轉控制電路連接實訓；
14、按鈕切換的雙速電動機控制電路連接實訓；
時間繼電器切換的雙速電動機控制電路連接實訓；
四、配置清單
1、主要部分
|
序號
|
名稱
|
單位
|
數量
|
技術要求
|
|
1
|
電氣裝配實訓裝置
|
臺
|
1
|
外形尺寸：1680mm×750mm×1630mm ；
材 料：鋼鋁結構；符合國家相關環保要求；
輸入電壓：AC 380 V±10% 50 Hz 三相五線；
容 量：＜1.5 kVA；
實 驗 屏：用于掛置網孔掛板，安裝元件。
|
|
2
|
電氣元件
|
套
|
2
|
見附件1
|
|
3
|
實訓電機
|
臺
|
1
|
三相異步電動機 （380V，單速）
PN(W):60、nN(r/min):1400、UN(V)：三相 AC 380
IN(A):0.33、連接組別：△/Y
|
|
臺
|
1
|
三相異步電動機（380V，單速帶離心開關）
PN(W):60、nN(r/min):1400、UN(V):三相 AC 380 IN(A):0.33
連接組別：△/Y
|
|
臺
|
1
|
三相雙速異步電動機
PN(W):40/25、nN(r/min):2800/1400、UN(V):三相 AC 380 IN(A):0.25/0.2、連接組別：△/2Y
|
|
4
|
安全連線
|
套
|
1
|
專用導線
|
|
5
|
常用工具
|
套
|
1
|
見附件2
|
|
6
|
電力拖動仿 真教學實訓考核軟件
|
套
|
1
|
內設電力拖動典型電路，模擬線路電流流向各元件動作等，模擬生動形象，使學生更容易接受、掌握。
|
|
7
|
機床模擬考核軟件
|
套
|
1
|
考核軟件還具有教學功能，可介紹多種機床的工作原理、線路結構等內容。使用計算機模擬設故考核，使學生從模擬到實物階段性地學習，更容易接受。
|
|
8
|
網孔板
|
塊
|
2
|
774×580mm 用于學生實訓安裝電氣元件、實訓內容的自主創新、實訓內容擴展升級；
|
|
9
|
警示標志
|
塊
|
2
|
注意用電安全
|
|
10
|
凳子
|
個
|
2
|
高450mm圓凳
材料：鋼木結構，符合國家相關環保要求；
|
|
11
|
實驗說明書 書
|
套
|
1
|
指導學生實訓
|
附件1：電氣元件兩套清單
|
序號
|
名稱
|
型號與規格
|
單位
|
數量
|
備注
|
|
1
|
三相漏電開關
|
3P+N D6A
|
只
|
2
|
|
|
2
|
三相熔斷器
|
3P 32A
|
只
|
4
|
|
|
3
|
交流接觸器
|
220V
|
只
|
8
|
|
|
4
|
中間繼電器
|
AC220V
|
只
|
4
|
|
|
5
|
時間繼電器
|
F5-T2 AC220V 通電型
|
只
|
2
|
|
|
6
|
時間繼電器
|
F5-D2 AC220V 斷電型
|
只
|
2
|
|
|
7
|
熱繼電器
|
0.25-0.4A
|
只
|
2
|
|
|
8
|
單向電能表
|
220V 0.5（2）A
|
只
|
2
|
|
|
9
|
綜合支架
|
內置按鈕6只、2個萬能轉換開關、2只指示燈4只、急停1只、轉換開關1只， 選擇開關2只、3只大功率電阻電阻、卷線架1只
|
只
|
2
|
|
|
10
|
行程開關
|
LX19-001
|
只
|
8
|
|
|
11
|
線槽導線
|
5025
|
米
|
4
|
|
|
12
|
接線端
|
TB1512
|
只
|
6
|
|
|
13
|
硬線
|
1平方
|
卷
|
2
|
|
|
14
|
軟線
|
0.75平方
|
25米/卷
|
4
|
|
|
15
|
導軌
|
200mm
|
條
|
10
|
|
|
16
|
燈開開關
|
86型 4開
|
只
|
2
|
|
|
18
|
燈泡
|
AC220V/40W
|
只
|
4
|
|
|
19
|
明盒
|
86型
|
個
|
2
|
|
|
20
|
塑料原木
|
Φ100mm
|
只
|
4
|
|
|
21
|
輔助觸頭組
|
F4-22
|
只
|
8
|
|
附件2、工具清單
|
序號
|
名稱
|
單位
|
數量
|
備注
|
|
1
|
數字萬用表
|
只
|
2
|
|
|
2
|
一字螺絲刀
|
把
|
2
|
|
|
3
|
十字螺絲刀
|
把
|
2
|
|
|
4
|
斜口鉗
|
把
|
2
|
|
|
5
|
剝線鉗
|
把
|
2
|
|
|
6
|
壓線鉗
|
把
|
2
|
|
