TWXNY-01型 新能源電力電子技術實訓裝置
一、設備概述
TWXNY-01型 新能源電力電子技術實訓裝置適用的專業有電氣類、汽車電子類、機械類、機電類及一般工程類專業的<模擬電子技術>、<數字電子技術>、 <電工基礎>、<電路原理>、<電工學>、<電力電子技術>、<電機及拖動技術>，PLC等多門課程的綜合應用、創新實訓要求。并可進行相關課程的課程設計，畢業設計以及電工、電子產品研制。
新能源電力電子創新實訓模塊為透明塑料有機盒及PCB板構成，且包括多個組合模塊，為學生提供了一個進行綜合應用、創新實訓，可充分發揮學生潛能的完全開放的平臺。
二、設備技術指標
1.工作電源：單相 AC 220V±10% 50Hz
2.溫度：－10～40℃；環境濕度：≤90%（25℃）
3.外形尺寸：長×寬×高=1600×700×1600㎜（左右）
4.整機功耗：≤1.0KW
5.安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
（示波器，交流數字毫伏表及電腦自配）

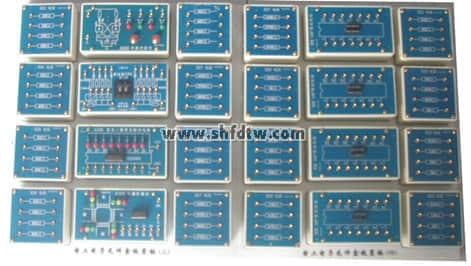

部分新能源電力電子透明有機元件盒實例
三、設備功能特點
1、由驗證書本知識，轉向綜合應用書本知識，實驗、實訓安排以培養能力為主線，以技術應用為目標，接近生產實際。
2、由學生獨立自主去搭建實驗、實訓電路，各種模塊精心配置，有多個應用組合部件，模塊采用塑料有機盒，兼作實物示教，一舉多得。電工電子單元模塊包括實訓指導書項目所需的單元，還為學生可能進行的創新與探索，配置了較齊全的單元。
3、裝置提供了齊全的各種電源及信號源，以及各種儀表，為學生提供了一個完全開放的，可充分發揮創新潛能的平臺，在此平臺上，可以做電工電子產品線路的安裝調試和排故，還可做技能競賽、課程設計、畢業設計和科技開發；而且模塊維修方便，可放手讓學生操作、試驗，無后顧之憂。
4、本裝置配套電工技術綜合應用創新實訓項目，均經過反復斟酌、精心配置；其中有許多電工電子產品線路，不僅有利于知識的實際應用，而且可以大大提高學生的學習興趣。
本設備各個功能模塊單元功能構成：
電源儀表控制屏部分介紹：
電源儀表控制屏箱體采用鐵質雙層亞光密紋噴塑結構，鋁質面板。
還設有鋁合金安裝支架，具體見實驗臺參考圖片。
（1）交流電源模塊
提供單向交流電源，交流電源輸出處設有過流保護。
設有三路AC220V交流電源接口，可為外配儀器設備提供工作電源。
（2） 低壓交流電源模塊
電壓3－24V分七檔可調，分3V，6V，9V，12V，15V，18V，24V輸出，最大輸出電流1.5A，電流表指示， 同時提供雙17V帶中心抽頭變壓器一只。
（3）穩流穩壓電源模塊
1路輸出電壓均為0～30V，由多圈電位器連續調節，具有預設式過流過載保護功能，輸出最大電流為2A，電源輸出有0.5級數字電流表、電壓表指示。
直流電源包括±12V及±5V等直流電源
（4）交直流測量儀表模塊
3A交流電流表一只，三位半數顯，精度0.5級。
直流數顯電壓表一只
測量范圍0～30V，三位半數字顯示，輸入阻抗10MΩ，精度0.5級。
直流數顯毫安表一只
測量范圍0～2000mA，三位半數字顯示,精度0.5級。
（5）實驗導線：電工類粗導線20根；電子類細導線100根（紅、綠、黑、黃、爛各20根）
（6）實訓桌
實訓桌為鋁合金框架結構，桌面為防火、防水、耐磨高密度板，結構堅固。實訓桌下方設有柜子，可以放置實訓模塊和工具以及資料等，還設有四個帶剎車的輪子，便于移動和固定。
（7）透明電子實訓模塊
提供一套實訓模塊，可以完成直流電路、模擬電子技術、數字電子技術和電子綜合應用實訓項目。實訓模塊面板采用PCB板制作而成，器件和信號接口均已引至板上的專用插座，實訓模塊有四個彈性插腳，與專用實訓孔板配套使用。
實訓模塊由透明元件盒及PCB板構成，元件盒是組合式透明元件盒，元件盒單元組采用多元件、典型實訓單元電路、典型傳感器、通用集成電路插座等制成，可根據實訓需要方便地組合成不同的電工電子實訓線路；使實訓具有開放性和創新性，元件盒體由透明有機工程塑料注塑而成，具有示教功能，使使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、表面耐磨損、元件更換容易；面板上標志的元件電路符號采用新標準，具有整體結構緊湊、外形美觀大方、安裝簡單、使用保管方便等特點。導線插孔采用防轉座，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；實訓時可根據實訓內容和技能訓練的需要，方便的任意組合實訓線路，以完成不同的實訓項目等。
（8） 三相異步電機變頻調速控制系統
提供日本三菱FR-D720-0.4KW-CHR變頻器一只，設有BOP操作面板及外圍接口。
（9）高壓直流永磁無刷電機及控制系統
提供220V、180W、3000r/min高壓直流無刷電機一臺及數字控制系統一個，能夠?qū)崿F(xiàn)電機正、反轉控制及調速等功能，可在線對參數進行修改。
（10）開關磁阻電動機及控制系統
控制器采用專用控制芯片，針對四相8/6極結構開關磁阻電機而設計開發的控制系統。它采用先進的DSP技術控制單元、功率驅動單元、電壓、電流及轉速顯示單元、鍵盤單元、系統過壓、過流、欠壓保護單元等組成。（提供開關磁阻電機一臺）。
（11）單片機控制電路實訓
提供51系列單片機及控制系統電路
（12） PLC可編程控制器實訓系統（三菱）
配備日本三菱的FX3U系列可編程控制器主機，配套日本三菱編程電纜。提供實驗所需的+24V直流電源。
（13）三相異步交流電機1臺
（14）配備電工電子電拖及自動控制智能3D仿真軟件
3D模擬實訓分為電工基礎、照明電路、儀器儀表、低壓電器、電力拖動、電子器件、電子技術、機床電路、PLC控制等100多個實訓內容，學?？梢愿鶕?jù)學生學習進度選擇相應的訓練模塊進行訓練。
四、本設備可以完成的實訓項目
任務一 電工電路制作與檢測
項目1 直流串、并聯電路制作與檢測
項目2 交流電路制作與檢測
項目3 交流保護電路制作
項目4 繼電器控制電路制作與檢測
任務二 電子電路制作與調試
項目1 整流電路制作與調試
項目2 放大電路制作與調試
項目3 穩壓電路制作與調試
項目4 直流變換電路制作與調試
項目5 振蕩電路制作與調試
項目6 開關電路制作與調試
項目7 逆變電路制作與調試
項目8 數字電路及應用
任務三 電動機控制電路的調試與運行
項目1 直流電動機控制電路調試與運行
項目2 交流電動機及驅動系統 調試與運行
項目3 永磁無刷電動機控制電路調試與運行
項目4 開關磁阻電動機及控制電路調試與運行
任務四 電子控制電路調試與運行
項目1 單片機控制電路調試與運行
項目2 PLC編程器電路調試與運行
附件一 ：電工電子電拖及PLC自動控制智能仿真，3D動畫建模說明
模塊分為電工基礎、照明電路、儀器儀表、低壓電器、電力拖動、電子器件、電子技術、機床電路、PLC控制等100多個實驗內容，學?？梢愿鶕?jù)學生學習進度選擇相應的訓練模塊進行訓練。
利用生動的動畫演示，配合語音對電路工作原理進行講解；可通過半透明的原理圖上的提 示進行相關操作；具有與設備一致的實驗項目和實物元件介紹；具有實驗?zāi)康牡拿枋?、實驗器材的展示、典型電路的分析、電路原理聲動同步的解說、元件布局模擬操作、電路原理的模擬接線，模擬現場的工業仿真等功能。該軟件所有圖標及器件均采用3D建模，通過美工處理，整體畫面美觀大方。通過軟件的教學及仿真，能激發學員的思維、增強學員的感性認識，更好地剖析教學的重點、難點。
1、軟件仿真實驗內容要求：
|
一級模塊
|
二級模塊
|
三 級 模 塊
|
|
電工基礎
|
歐姆定律
|
目的
|
原理
|
實驗
|
考考你
|
|
|
|
基爾霍夫定律
|
目的
|
原理
|
實驗
|
考考你
|
|
|
|
電磁感應
|
目的
|
原理
|
實驗
|
考考你
|
|
|
|
功率因數的提高
|
目的
|
原理
|
實驗
|
考考你
|
|
|
|
負載星形接法
|
目的
|
原理
|
實驗
|
考考你
|
|
|
|
負載三角形接法
|
目的
|
原理
|
實驗
|
考考你
|
|
|
|
電機與變
壓器
|
變壓器
|
外形
|
原理
|
考考你
|
|
|
|
|
三相異步電動機
|
外形
|
裝配
|
考考你
|
維修
|
|
|
|
電流互感器
|
種類
|
原理
|
使用
|
考考你
|
|
|
|
電壓互感器
|
種類
|
原理
|
使用
|
考考你
|
|
|
|
單相異步電動機
|
外形
|
裝配
|
考考你
|
|
|
|
|
伺服電機
|
外形
|
原理
|
考考你
|
|
|
|
|
直流電動機
|
外形
|
裝配
|
考考你
|
|
|
|
|
低壓電器
|
接觸器
|
外形
|
原理
|
判斷線圈
|
確定觸點對
|
安裝
|
考考你
|
|
繼電器
|
外形
|
原理
|
測熱元件
|
測觸點
|
考考你
|
|
|
開關
|
外形
|
原理
|
測量
|
考考你
|
|
|
|
按鈕
|
外形
|
考考你
|
|
|
|
|
|
指示燈
|
外形
|
|
|
|
|
|
|
熔斷器
|
外形
|
測量
|
測量2
|
|
|
|
|
接線端子
|
外形
|
|
|
|
|
|
|
電子器件
|
電阻器電位器
|
外形
|
標識
|
識別
|
小測驗
|
測量
|
|
|
電容器
|
外形
|
標識
|
使用
|
小測驗
|
測量
|
|
|
電感與小型變壓器
|
外形
|
|
|
|
|
|
|
二極管
|
外形
|
標識
|
識別
|
小測驗
|
測量
|
|
|
三極管
|
外形
|
標識
|
小測驗
|
型號判定
|
管腳判定
|
|
|
光電器件
|
外形
|
種類
|
|
|
|
|
|
集成電路
|
外形
|
標識
|
考考你
|
|
|
|
|
晶閘管與單結管電路
|
外形
|
電路
|
測量
|
仿真
|
排故
|
考考你
|
|
電子技術
|
單相橋式整流濾波電路
|
目的
|
電路
|
原理
|
布局
|
仿真
|
考考你
|
|
射極偏置電路
|
目的
|
電路
|
原理
|
仿真
|
考考你
|
|
|
串聯穩壓電路
|
目的
|
電路
|
原理
|
仿真
|
考考你
|
|
|
延時開關電路
|
目的
|
電路
|
原理
|
仿真
|
考考你
|
|
|
RC振蕩電路
|
目的
|
電路
|
原理
|
仿真
|
考考你
|
|
|
直流電動機調速電路
|
目的
|
電路
|
原理
|
仿真
|
考考你
|
|
|
差分放大電路
|
目的
|
電路
|
原理
|
布局
|
仿真
|
考考你
|
|
單結管同步觸發電路
|
目的
|
電路
|
原理
|
布局
|
仿真
|
考考你
|
|
三端可調穩壓電路
|
目的
|
電路
|
原理
|
布局
|
仿真
|
考考你
|
|
宿舍燈控制電路
|
目的
|
電路
|
原理
|
布局
|
仿真
|
考考你
|
|
電力拖動
|
接觸器聯鎖正反轉
|
目的
|
電路
|
原理
|
接線
|
仿真
|
考考你
|
|
按扭聯鎖正反轉控制
|
目的
|
電路
|
原理
|
接線
|
仿真
|
考考你
|
|
雙重聯鎖正反轉控制
|
目的
|
電路
|
原理
|
接線
|
仿真
|
考考你
|
|
反接制動控制電路
|
目的
|
電路
|
原理
|
接線
|
仿真
|
考考你
|
|
Y-Δ降壓啟動電路
|
目的
|
電路
|
原理
|
接線
|
仿真
|
考考你
|
|
手動順序起動控制
|
目的
|
電路
|
原理
|
接線
|
仿真
|
考考你
|
|
直流電動機調速控制
|
目的
|
電路
|
原理
|
接線
|
仿真
|
考考你
|
|
雙速電動機調速控制
|
目的
|
電路
|
原理
|
接線
|
仿真
|
考考你
|
|
電動葫蘆控制
|
目的
|
電路
|
原理
|
接線
|
仿真
|
考考你
|
|
繞線式電動機控制
|
目的
|
電路
|
原理
|
接線
|
仿真
|
考考你
|
|
照明電路
|
日光燈接線
|
接線
|
原理
|
仿真
|
考考你
|
|
|
|
兩地?zé)艨刂?/span>
|
接線
|
原理
|
仿真
|
考考你
|
|
|
|
機床電路
|
接觸器聯鎖正反轉
|
故障現象
|
排故
|
|
|
|
|
按扭聯鎖正反轉控制
|
故障現象
|
排故
|
|
|
|
|
雙重聯鎖正反轉控制
|
故障現象
|
排故
|
|
|
|
|
電動機反接制動控制
|
故障現象
|
排故
|
|
|
|
|
Y-Δ降壓啟動電路
|
故障現象
|
排故
|
|
|
|
|
手動順序起動控制
|
故障現象
|
排故
|
|
|
|
|
直流電動機調速控制
|
故障現象
|
排故
|
|
|
|
|
雙速電動機調速控制
|
故障現象
|
排故
|
|
|
|
|
電動葫蘆控制
|
故障現象
|
排故
|
|
|
|
|
繞線式電動機控制
|
故障現象
|
排故
|
|
|
|
|
常用工具
|
驗電筆
|
介紹
|
|
|
|
|
|
|
旋具
|
介紹
|
|
|
|
|
|
|
剝線鉗
|
介紹
|
|
|
|
|
|
|
電工刀
|
介紹
|
|
|
|
|
|
|
電烙鐵
|
介紹
|
|
|
|
|
|
|
儀器儀表
|
萬用表
|
種類
|
面板
|
測電阻
|
測電壓
|
測直流電流
|
測電壓
|
|
兆歐表
|
種類
|
面板
|
測繞組間電阻
|
測電阻
|
考考你
|
|
電流表
|
種類
|
面板
|
操作
|
考考你
|
|
|
|
電壓表
|
種類
|
面板
|
操作
|
考考你
|
|
|
|
鉗形電流表
|
種類
|
面板
|
操作
|
考考你
|
|
|
|
直流單臂電橋
|
種類
|
面板
|
使用
|
操作
|
考考你
|
|
|
信號發生器
|
種類
|
面板
|
使用
|
操作
|
考考你
|
|
|
普通示波器
|
種類
|
面板
|
使用
|
操作
|
考考你
|
|
|
導線連接
|
導線簡介
|
裸線
|
電磁線
|
絕緣線
|
通信電纜
|
|
|
命名法
|
電線命名法
|
射頻電纜命名法
|
|
|
|
線材選用
|
電路條件
|
環境條件
|
導線顏色選用
|
|
導線連接
|
單股芯線連接
|
七股芯線的連接
|
七股芯線T型連接
|
|
線頭絕緣的恢復
|
絕緣材料
|
包纏方法
|
熱縮管
|
|
PLC
|
認識PLC
|
結構
|
I/O單元
|
工作方式
|
簡易編程器
|
|
|
交通信號燈控制系統
|
控制要求
|
I/O口分配
|
接線
|
梯形圖指令表
|
運行
|
|
可逆運行反接制動
|
控制要求
|
I/O口分配
|
接線
|
梯形圖指令表
|
|
Y-Δ降壓起動
|
控制要求
|
I/O口分配
|
接線
|
梯形圖指令表
|
軟件中的項目內容都和實驗設備相關，學生在去實驗室之前，就可以對實操項目在理論和感觀上有個初步的認識，具體見以下示例：
1、電工電拖部分：
（1）實驗器材
利用3D建模，使實驗設備上所用到的元器件真實的放映給學生，另學生有個直觀的認識。
（2）典型電路
實驗設備相應電路的原理圖和實物接線圖都將反應在這個欄目里。用鼠標點擊原理圖上相應的元器件符號，真實電路中就會指示對應的器件，并且在提示窗里出現該元件在電路中的作用
（3）電路原理
該電路的電路工作原理講解，利用生動的動畫演示，配合上專業的語音講解使得該教學課件達到一定的深度?？菰锏脑硎谡n變得生動易懂，是老師有力的教學工具之一。
（4）接線練習
學生通過半透明的原理圖上的提示，按照原理圖對電路進行模擬接線，接線的同時系統也有相應的提示?？梢杂?xùn)練學生的規范接線和提供對電路的熟悉程度
（5）實驗仿真
學員可以操作空氣開關，按鈕等元器件來操控相應項目的電路。界面上的接觸器、時間繼電器等元器件就可以根據操作控制電機的轉動。
2、電子技術部分：
（1）實驗器材
利用3D建模，使實驗設備上所用到的元器件真實的放映給學生，包括電阻色環細節，使學生有個直觀的認識。
（2）電路原理
該電路的電路工作原理講解，利用生動的動畫演示，配合上專業的語音講解使得該教學軟件達到一定的深度?？菰锏脑硎谡n變得生動易懂，是老師有力的教學工具之一。
（3）實驗仿真
真實的反映出實驗現象，包括示波器的波形、電壓（可測多點），調節電位計或操作某些按鈕開關，電路的參數會跟隨變化。直觀生動的模擬出了實驗所要達到的效果，也能使學生熟悉實驗儀器的使用。
3、照明電路部分：
使用方法同上，本模塊包括日光燈接線、兩地?zé)艨刂啤?/span>
4、儀器儀表部分：
本模塊包括萬用表、兆歐表、電流表、電壓表、鉗形電流表。
5、機床電路排故部分：
6、 PLC控制部分：
實訓設備完成功能：
|
任務
|
項目
|
|
任務一 電工電路制作與檢測
|
項目1 直流串、并聯電路制作與檢測
|
|
項目2 交流電路制作與檢測
|
|
項目3 交流保護電路制作
|
|
項目4 繼電器控制電路制作與檢測
|
|
任務二 電子電路制作與調試
|
項目1 整流電路制作與調試
|
|
項目2 放大電路制作與調試
|
|
項目3 穩壓電路制作與調試
|
|
項目4 直流變換電路制作與調試
|
|
項目5 振蕩電路制作與調試
|
|
項目6 開關電路制作與調試
|
|
項目7 逆變電路制作與調試
|
|
項目8 數字電路及應用
|
|
任務三 電動機控制電路制作與檢測
|
項目1 直流電動機控制電路制作與檢測
|
|
項目2 交流電動機及驅動系統
|
|
項目3 永磁無刷電動機控制電路制作與檢測
|
|
項目4 開關磁阻電動機及控制電路制作與檢測
|
|
任務四 電子控制電路制作與調試
|
項目1 單片機控制電路制作與檢測
|
|
項目2 PLC編程器電路制作與檢測
|
