變速器帶差速器翻轉架

一、功能簡介

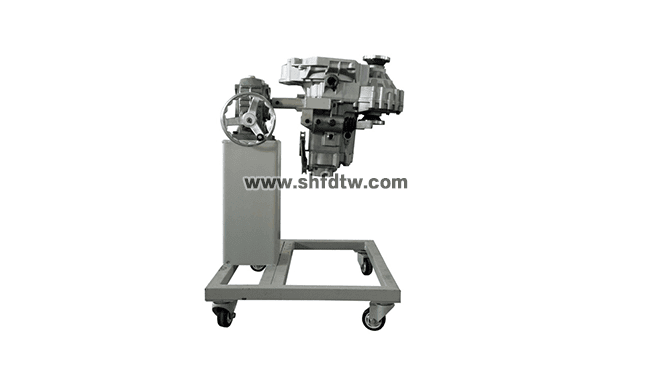

1.采用翻新致勝六速手動變速器總成(附件齊全，易于拆裝)，并裝在專用翻轉架上。

采用減速翻轉機構，可使變速器旋轉任意角度，并能任意位置鎖止，便于學生從不同的角度進行拆卸和裝配。

2.底部放置接油盤，便于小零件或螺絲的集中存放。

3.翻轉架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。翻轉架底部帶有自鎖腳輪，可移動式，方便教學。

二．技術規格

設備外形：1000×600×1100mm (長×寬×高)

顏色：7032

鋼管：40*40*3mm

萬向腳輪

前二只萬向帶鎖止功能腳輪

2后二只萬向腳輪

腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。

腳輪：60mm×50mm(直徑×寬度)

腳輪支撐：1.0T

減速機：MOPA70；1：70

三、基本配置(每臺)
