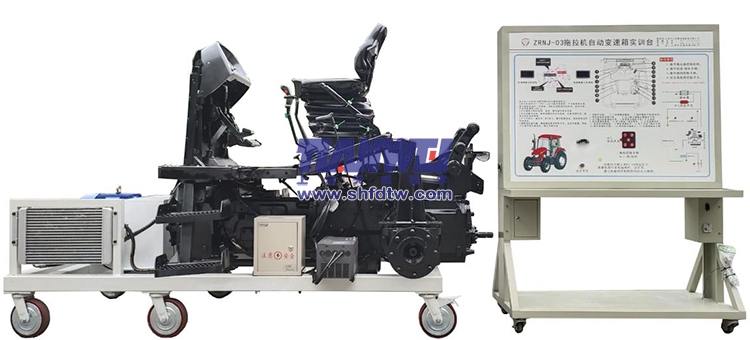

智能農機變速箱綜合實訓臺

一、功能簡介

該設備采用  翻新東方紅LF804-C銳智系列動力換向拖拉機的動力換向自動變速器總成及運行附件為基礎(東方紅LF804拖拉機拆卸車身與前橋)，可調速三相異步電動機做動力源，對變速器進行檔位顯示、空檔起動、前進檔及倒檔運行等工況實踐操作，真實展示拖拉機動力換向變速箱組成結構和工作過程。

適用于各類型學校對拖拉機動力換向變速箱理論和維修實訓的教學需要。

二、功能特點

1.真實可運行的拖拉機動力換向變速箱、由可調速三相異步電動機驅動，可進行檔位顯示、空檔起動、前進檔運行、倒檔運行等工況實踐操作，充分展示拖拉機動力換向變速箱的組成結構和工作過程。

2.電機直接驅動變速器,電機與變速器通過聯軸直接固定.

3.可通過變頻器設定電機銘牌上規定的額定電流值，實現用電子熱過載繼電器來防止電機過載，為了防止機械設備起動/停止期間的沖擊，可通過變頻器設定進行加速/減速。

4.實訓臺面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的UV平板噴繪彩色電路圖；學員可直觀對照電路圖和實物，認識和分析變速器控制系統的工作原理。

5.實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、執行器、控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。

6.實訓臺安裝有儀表、壓力表、可實時顯示轉速、車速、變速器的檔位、主油道壓力等參數變化。

7.實訓臺安裝有變速器各電磁閥指示燈，實時顯示各電磁閥的工作狀態。

8.實訓臺配備有電機防護罩、輸出軸防護罩等安全保護裝置

9.設備面板柜：采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建（帶鋼制抽屜3只，雙開門儲物柜），耐油耐腐蝕并易于清潔，帶自鎖腳輪裝置，底座上配有40cm的桌面，臺面裝配32mm厚彩色高密度復合板，方便放置資料、輕型檢測儀器等。

10.安裝故障模擬系統，能實現電路系統故障設置及診斷排除，可設置常見故障的設置及考核故障點15個。

11.配套實訓指導書等教學資料，完整講述工作原理，實訓項目，故障設置及分析等要點。

三、技術規格

外形尺寸：約1500×1000×1700mm(長×寬×高)

動力電源：三相四線(或三相五線)380V±10% 50Hz

輸入電源；交流220V±10% 50Hz

工作電源；直流12V

三相異步電動機：

電  壓：AC 380V/660V

電  流：8.2A/4.7A

功  率：4KW/5.5kw

轉  速：2880r/min

變頻器：

功  率：5.5KW/7.5KW

輸  入：AC 3PH 380V±15%

輸  出：9A/13A  AC3PH  0~380V  0~400Hz

工作溫度：-40℃～+50℃

顏色：7032

鋼管：40*40*3mm

移動腳輪：100*50mm

面板柜：1.5mm冷板沖壓成形，背面設置維修門；

東方紅LF804-C動力換向變速箱:

四、基本配置(每臺)
