TW-BDQ72型 分體式柴油機教學試驗臺

1.發動機參數：4缸、水冷、電噴、直列式、1-3t叉車專用柴油發動機，油箱容積≥8L。

2.實訓臺裝備叉車柴油發動機全套系統，由檢測臺、移動式主臺架、發動機電控單元、冷卻系統、供油系統、蓄電池等組成，主臺架配備可翻轉的底座、自鎖減速器、大面積接油盤、移動腳輪。

3.實訓臺設備包括冷卻系統（水箱、散熱電子扇等）、進氣機構（空濾殼、空氣濾清器、進氣軟管、進氣歧管等），排氣機構（排氣歧管、排氣管等），所有的發動機傳感器和執行器（水溫傳感器、噴油器、壓力傳感器等）；

4.試驗臺可起動發動機，進行運行實驗，也可對發動機進行整體拆解，按照拆解和組裝工藝標準進行拆裝、組裝和起動運行。

5.發動機實訓臺具有動態運行及顯示功能，原車儀表、點火鎖及相關控制線路，運行過程中實時顯示發動機轉速、溫度、機油壓力、油量等參數信息。

6.移動式主臺架采用標準型材焊接而成，表面經拋光打磨后進行高溫噴塑，耐油耐劃耐腐蝕性強，能夠穩固安裝發動機及其他附屬部件，移動式主臺架各帶萬向自鎖腳輪裝置，方便隨時移動。

7.試驗臺配備有電源總開關、防護網等安全保護裝置，方便切斷總電源和進行安全防護。

8.配套使用規范、操作注意事項、設備維護方法等。

9.該設備采用  翻新 博世2.8T電控柴油發動機總成(易于拆裝)的拆裝翻轉臺架和運行檢測控制臺兩部分組成。拆裝翻轉臺架提供學員進行發動機拆卸和裝配實訓。裝配好發動機后與運行檢測控制臺對接，可起動運行發動機，檢測發動機的裝配效果。

10.功能特點

10.1.實訓臺面板上繪有彩色噴繪電路圖，學員可直觀對照電路圖和電控柴油發動機實物，認識和分析控制系統的工作原理；

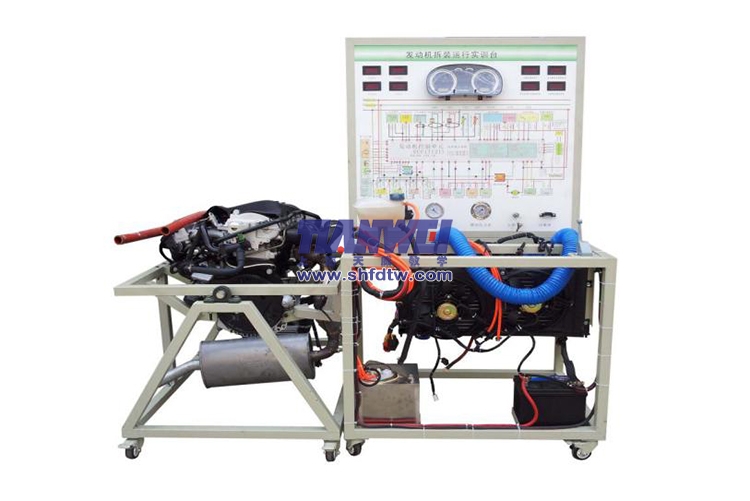

10.2.實訓臺由拆裝翻轉臺架和運行檢測控制臺兩部分組成。

拆裝翻轉臺架由電控柴油發動機總成和可做360度翻轉的發動機拆裝架組成，運行檢測控制臺由控制面板、發動機電控單元、冷卻系統、供油系統、蓄電池等組成；

10.3.帶有減速機的拆裝翻轉臺架可做軸向任意角度的翻轉和靜止，可方便地進行拆卸和裝配實訓，底部放置接油盤，便于小零件、水及油的收集，做到三不落地；

運行檢測控制臺架安裝有起動運行發動機所有的部件要素，如電控單元、水箱、油箱和油泵、儀表、點火開關等，與拆裝翻轉臺架進行油路、電路、水路、氣路的對接，可運行發動機(加速/減速/怠速工況正常）、檢測發動機裝配的效果；

10.4.實訓臺面板上繪有彩色UV平板噴繪電路圖，學員可直觀對照電路圖和發動機實物，認識和分析控制系統的工作原理；

10.5.面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色系統電路圖，實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等；

10.6實訓臺面板上安裝有儀表、燃油壓力表、真空壓力表，可實時顯示發動機轉速、噴油壓力、進氣岐管壓力等參數變化；

10.7.實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。

10.8.實訓臺配備有電源總開關、飛輪防護罩等安裝保護裝置。

10.9.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

12.基本配置（每套）
