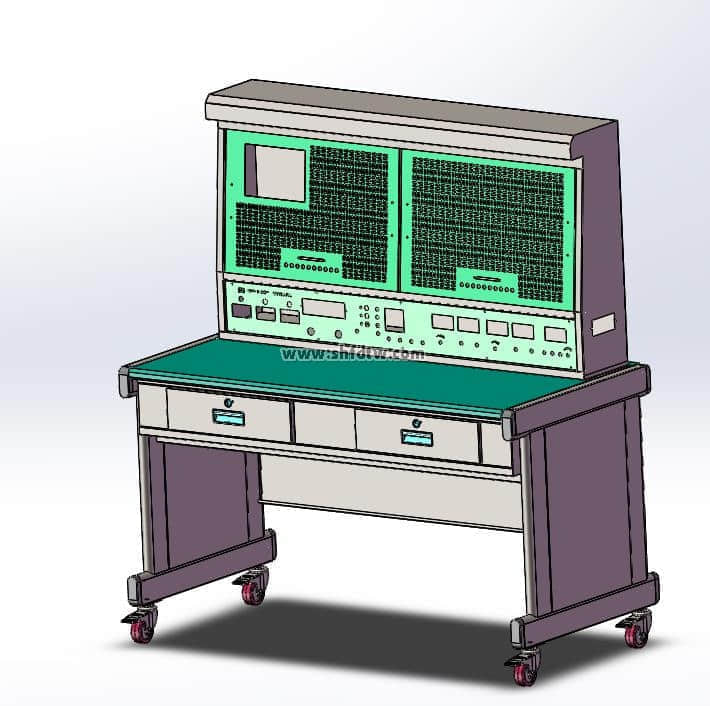

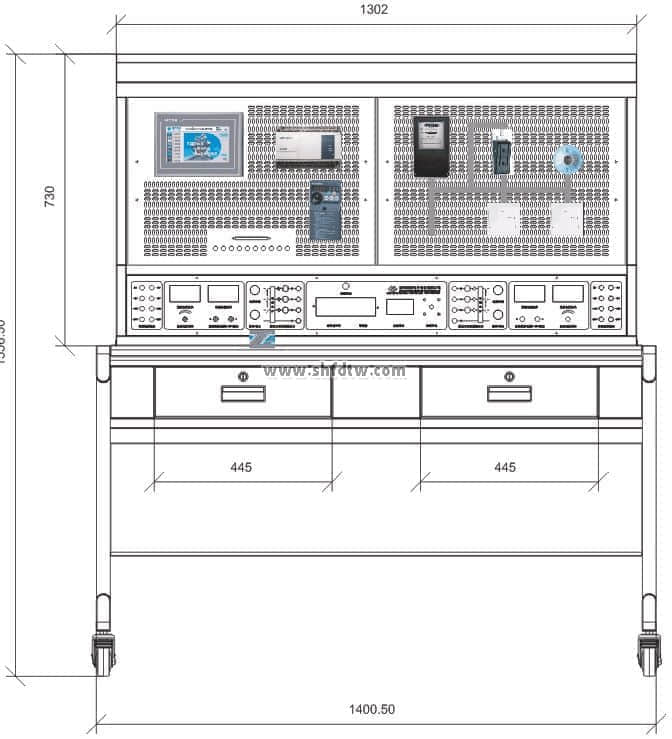

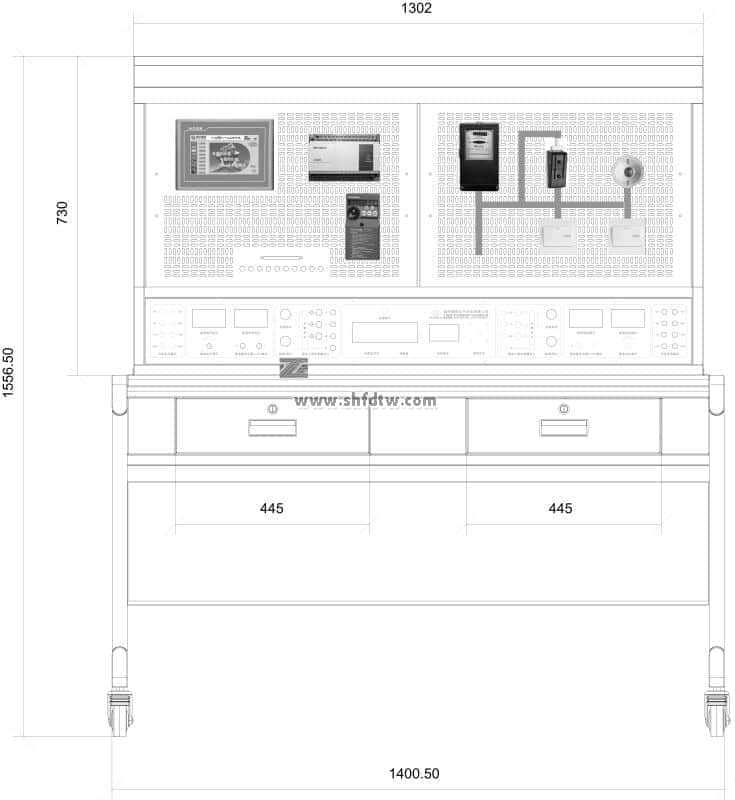

TW-DYD02低壓電工技能實訓臺

本產品體現近年來電力系統實訓室所采用的新設備、新技術、新工藝，達到電氣基本知識、技能操作與相關新知識的學習；培訓室的設計應根據職業培訓對象的特點進行教學設計與制作，實施科學先進的教學策略，提高教學效果；要盡可能體現職業技術培訓在生產工藝的過程性、生產活動的情景性，培訓的內容能夠引發學生的學習興趣，明顯提高培訓工作的質量。

1.標準和規范

低壓電工技能實訓臺所有設備的設計，制造，檢查，試驗及特性除本規范中規定的特別標準外，都應遵照適用的新版IEC標準和中國國家標準（GB）及電力行業（DL）標準，以及國際單位制（SI），下列的標準為系統設計的主要標準。

GB2423              電工電子產品基本環境試驗規程

GB/T13926           工業過程測量和控制裝置的電磁兼容性

GB50171-92          電氣裝置安裝工程盤、柜及二次回路結線施工及驗收規范

GB/14537-93         量度繼電器和保護裝置的沖擊和碰撞試驗

GB50065-1994        交流電氣裝置的接地設計規范

GB/T14598.14-1998   靜電放電試驗

GB/T4598.18-2007    浪涌抗擾度試驗

GB/T14598.19-2007   工頻抗擾度實驗

GB4858-84           電氣繼電器的絕緣實驗

GB/T 191-2000       包裝儲運圖示標志

電監會下發二次系統安全防護規定

本文件未涉及的，應符合新的國家或參照相關的國際標準。

2.基本技術條件

4.1、基本參數：

1)電氣控制線路元器件都裝在網孔板上，操作方便、靈活、更換快捷、易擴展功能或開展新實訓項目。

2)操作臺只需三相五線交流電源即可投入使用，占地面積小，節約用房，減少管理人員及基建投資。

3)  實訓臺為雙組型，兩個學生可同時進行實訓，電源及保護獨立，互不干擾。

4)本項目所涉及到的材料和設備必須滿足海拔3000m地區的使用要求。

4.2、人身及設備安全保護：

1)每組設有電壓型電流型漏電保護器，并有單片機自動全程監控實訓裝置過載或短路，一旦發生即可自動切斷電源，故障排除后方可再次啟動工作電源。能確保設施和操作者安全。各電源輸出均有監視功能，各測量?jī)x表也均有可靠的保護功能。

2)每組均設置有急停按鈕；

3)結構和外殼接地；

4)電源箱體、實驗臺面、立柱型材、地腳絕緣保護；

5)采用新國家供電標準三相五線制電源；

4.3、電源：

輸入電源：三相五線AC380V±10％50HZ，輸入時信號燈亮。

1)工作環境：溫度-10℃－+40℃相對濕度<85％（25℃）海拔3000m；

2)裝置容量：<1.5kVA；

輸入：AC380V±10%，輸入指示燈；

輸出：0～380V連續可調交流電源輸出，有表指示，輸出電流5A（帶有指針電壓、指針電流表實時監控電源變化）。同時有0-24V直流電源輸出（帶有直流數顯毫安表實時監控電源變化）。

3)兩組獨立啟動，停止按鈕各自控制電源的輸出

4.4、設備均采用直接外露的安裝形式。

3.供貨范圍

1)實訓臺在出廠前要配齊相應的附件，如：插針式導線，夾子、專用插座、隨機工具等。

4.實訓項目

6.1、基本實訓項目

1)電工布線工藝實訓；

2)三相電度表直接安裝接線；

3)三相電度表經電流互感器安裝接線；

4)二地控制一盞燈電路訓練 ；

5)三地控制一盞燈電路訓練；

6)配電板安裝訓練；

7)日光燈電路的安裝接線；

8)室內照明電路安裝；

9)萬用表轉換開關的使用和讀數；

10)交直流電壓、電流的測量；

11)電流表、電壓表的安裝；

12)兆歐表、鉗形電流表的使用；

13)單相功率、三相功率及功率因數的測量；

14)常用開關繼電器拆裝；

15)交流接觸器的拆卸與組裝。

6.2、三相異步電動機控制

1)三相異步電動機閘刀開關正轉控制線路；

2)三相異步電動機接觸器點動正轉控制線路；

3)三相異步電動機具有自鎖的正轉控制線路；

4)三相異步電動機具有過載保護的正轉控制線路；

5)三相異步電動機倒順開關控制正反轉控制線路；

6)三相異步電動機接觸器聯鎖的正反轉控制線路；

7)三相異步電動機按鈕聯鎖的正反轉控制線路；

8)三相異步電動機按鈕接觸器復合聯鎖控制線路；

9)工作臺自動往返行程控制線路；

10)三相異步電動機手動Y/△降壓起動；

11)三相異步電動機接觸器控制Y/△降壓起動；

12)三相異步電動機時間繼電器控制Y/△降壓起動；

13)三相異步電動機的多地控制；

14)三相異步電動機控制電路聯鎖控制線路。

6.3、基于PLC下的電機控制實訓

1)PLC控制的三相異步電動機正反轉控制；

2)PLC控制的三相異步電動機Y/△啟動控制；

3)PLC控制的三相異步電動機降壓?jiǎn)?dòng)控制；

4)PLC控制的三相異步電動機能耗制動控制。

6.4、基于變頻器的異步電動機調速控制實訓

1)變頻器功能參數設置與操作；

2)變頻器報警與保護功能；

3)多段速度選擇變頻調速；

4)外部端子點動控制；

5)控制電機正反轉運動控制；

6)控制電機運行時間操作；

7)瞬間停電變頻器參數設定；

8)PLC控制模擬量控制的變頻調速；

9)三相異步電動機的變頻開環調速；

10)三相異步電動機的變頻閉環環調速。

6.5、基于軟啟動器的電機拖動與控制實訓

1)軟啟動器功能參數設置與操作；

2)軟啟動器報警與保護功能；

3)鍵盤操作啟動控制；

4)外部端子啟動控制；

5)基于PLC的啟動控制。

6.6、PLC、變頻器的電機拖動與控制實訓

1)基于PLC通信方式的多段速選擇變頻調速；

2)基于PLC通信方式的變頻器開環調速；

3)基于PLC通信方式的變頻器閉環調速。
