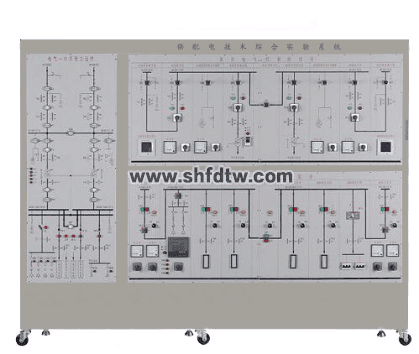

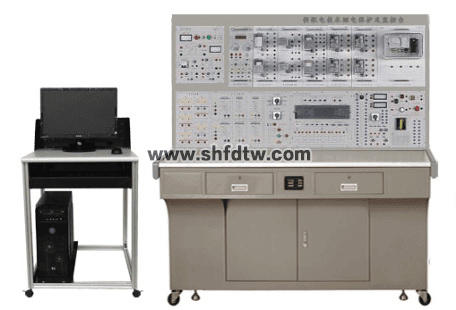

TWB-EGP1型供配電技術綜合實驗系統

一、概 述

“TWB-EGP1型供配電技術綜合實驗系統”根據《供配電技術》、《工廠供電》、《配電自動化》、《電力系統繼電保護》等相關課程實驗教學的需求，結合工業實際應用和發展而研發的綜合型實驗裝置。它能滿足對電力系統變配電中的自動裝置、變電站監控、繼電保護等教學內容進行操作實驗。本裝置適用于電力、電氣類各專業相關課程的實驗教學，也可作為學生畢業設計和教師科研項目的硬件開發平臺，專業技術人員上崗培訓平臺。

二、特 點

設有典型的一次系統，二次設備、監視儀表配套齊全

體現了供配電系統中新技術的應用：如：PLC、智能電量監控

采用工業組態軟件編程，對供配電系統進行監控，實現供配電系統“四遙”功能

三、技術性能

輸入電壓：三相四線制380V±10%  50Hz

工作環境：環境溫度-5℃～+40℃　相對濕度＜85%（25℃）　海拔＜4000m

裝置容量：＜2.5kVA

四、實驗項目

（一）供配電常用繼電器特性實驗

典型電流繼電器的特性實驗

典型電壓繼電器的特性實驗

典型中間繼電器的特性實驗

信號繼電器的特性實驗

差動繼電器特性實驗

（二）供配電系統繼電保護實驗

供電線路帶時限的過電流保護實驗

供電線路低電壓啟動過電流保護實驗

供電線路電流速斷保護實驗

供電線路電流反時限過電流保護實驗

配電變壓器過電流保護實驗

配電變壓器的電流速斷保護

配電變壓器的過負荷保護實驗

配電變壓器縱聯差動保護實驗

（三）供配電系統的二次回路與自動裝置實驗

斷路器的控制和信號回路實驗

6～35kV系統的絕緣監視裝置電路實驗

供配電系統一次重合閘實驗

線路過電流保護與自動重合閘綜合實驗

線路過電流保護與自動重合閘后加速綜合實驗

雙電源明備用的APD電路實驗

電力變壓器的有載調壓實驗

手動/ 自動功率因數補償實驗

（四）供配電系統的微機監控實驗

系統電量監測與負荷曲線測繪

斷路器的遠動控制與信號采集

變電站電壓無功綜合自動調節

（五）PLC在供配電保護控制中的應用實驗

線路帶時限的過電流保護實驗

線路低電壓啟動過電流保護實驗

線路電流速斷保護實驗

變壓器過電流保護實驗

變壓器的過負荷保護實驗

線路過電流保護與自動重合閘實驗

線路過電流保護與自動重合閘后加速實驗

備用電源自動投入實驗

（六）模擬供配電所送電和停電操作實驗

（七）遙測、遙控、遙信實驗
