TWB-128型 多功能工業控制及網絡實訓柜組合

1、技術指標

a. 電源：三相四線 AC 380 V±5% 50 Hz

b. 安全保護措施：具有接地保護、漏電、過載、過流保護功能，安全 性符合相關的國標準。

c. 工作環境：溫度度:-5～40℃相對濕度<70%

d. 整機容量：≤1.5 kVA l.

e.實訓柜尺寸：W800*D800*H2000mm

f.實訓臺尺寸：W800*D600*H800mm

g.電腦桌尺寸：W600*D600*H800mm

g. 實訓臺及電腦桌尺寸根據現場需求微調。

2、總電源控制參數：

a. 設有三相四線漏電保護器、3 個保險絲座、3 個指示燈；

b. 三相四線 380V 市電輸出，單項三線 220V 輸出，

c. 電源輸出經繼電器由啟動停止按鈕控制輸出；設有急停按鈕；安全插座輸出 端口

d. 電壓源：24V 直流穩壓電源：≥2A； 0-10V/2A 連續可調：自動換檔；具有過載保護和自動恢復功能。

e. 電流源：4-20mA 恒流輸出，具有過載保護和自動恢復功能；

f. 多功能 220V 市電插座 2 組。38OV 市電插座 1 組。

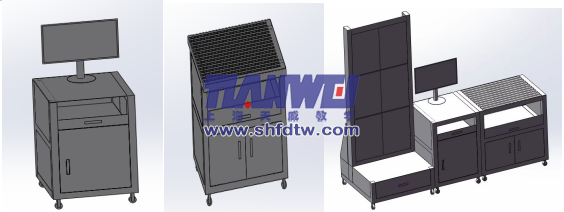

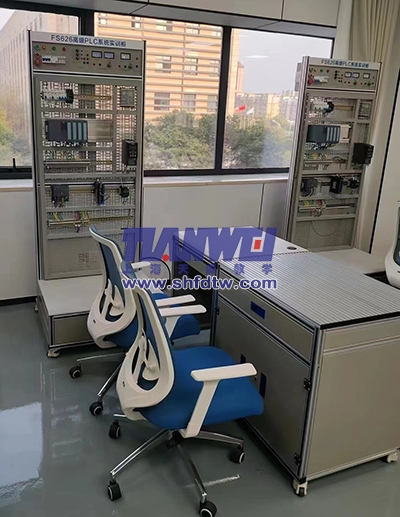

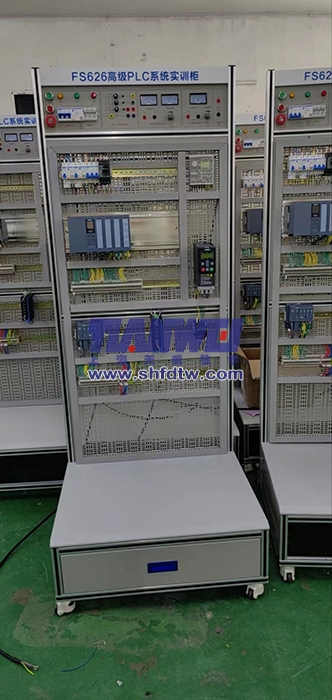

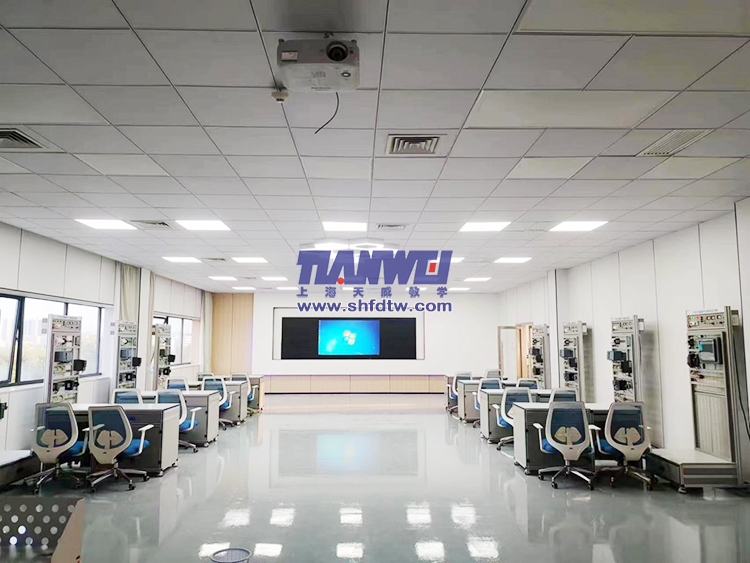

3. 總體結構

1）.實訓臺需采用開放式設計，自由組合的思路，模塊化設計方式，便于組合與擴展。 可固定安裝 PLC、觸摸屏、伺服驅動器、指示燈按鈕模塊等器件，融合自動控制系統電 氣控制電路的接線、PLC 編程與調試于一體，學員根據實訓項目的要求，選取器件、組 合成相應的實訓電路，完成電力拖動線路安裝、接線、調試及工藝整理，滿足實訓教學、 還原企業設備控制技術、鑒定培訓及職業競賽的需要。

2）.實訓臺要求由桌體框架和臺面兩大部分組成，分兩層設計，下層抽屜式結構。柜面 由鋁合金導軌式實訓臺、整體結構采用開放式和拆裝式，實訓臺面下部設有存放工具和 模塊器件用的柜子，整機既堅固耐用，又美觀大方。底部裝有帶腳墊萬向輪，萬向輪移 動時用，可調腳固定時用，移動固定兩相宜。預設電源插座擴展孔，依據用途可加裝電 源插座。

3）.供應商負責本次所有設備的采購、包裝、運輸、及在電氣實訓室內安裝、調試以及 配套服務等。具體時間按照贛州卷煙廠人力資源科實際通知執行。

4）.質保期：實訓臺提供設備質保期 2 年。質保期內除因誤操作及各種災害等不可抗力 因素外而出現的設備質量問題，供應商須 24 小時內有相關回復，并提供免費服務、免 費更換損壞零件等。質保期后，供應商提供優質優惠的技術支持、服務及備件供應。

5）.設備安裝使用：免費負責設備的安裝、調試，使設備達到正常使用狀態，項目為交 鑰匙工程。

4、配多功能端子排 用于 PLC 主機 I/O 信號集成轉接至多功能端子排上，設有快速安全插接端口，配足夠的連接線，便于學員實訓接線，也可使用壓線端子接口，用于訓練實操布線工藝。

5、控制單元 包括光電對射式傳感器，接近開關、安全連線等若干。

6、實訓工具 包括數字萬用表、十字螺絲刀、一字螺絲刀，網線鉗、壓線鉗、斜口鉗、網線測試儀。

7、配萬向輪轉椅一張

8、實訓桌為鐵質，雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方，桌子有抽屜，下部有元件儲存柜。

網孔型電工實訓考核裝置參考實訓項目

1．電工布線工藝實訓

2．兩個開關控制一盞燈線路訓練

3．二地控制一盞燈電路訓練

4．三相異步電動機直接啟動控制

5．三相異步電動機接觸器點動控制線路
