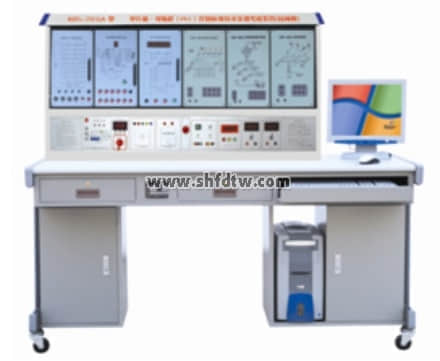

TW-BP01單片機PLC控制應用技術實訓裝置

實訓項目

PLC基本技能實訓

1、PLC認知實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）

2、典型電動機控制實操實訓（點動、自鎖、正反轉、星三角換接啟動等）

3、PLC仿真實訓

a、單片機部分：

軟件實驗：

l、清零程序?qū)嶒?/span>

6、字符串查找并統計相同字符串個數

2、拆字程序?qū)嶒?/span>

7、雙字節乘法程序

3、拼字程序?qū)嶒?/span>

8、多分支程序設計

4、數據塊傳送實驗

9、定時/計數器實驗

5、數據排序?qū)嶒?/span>

10、電腦時鐘實驗

硬件實驗：

實驗1：單片機閃爍燈光控制

實驗2：單片機A/D轉換應用系統

實驗3：單片機D/A轉換應用系統

實驗4：單片機交通燈管制

實驗5：單片機查詢式按鍵系統

實驗6：單片機矩陣式按鍵系統

實驗7：單片機電子鐘控制系統

實驗8：單片機發射燈中斷控制

實驗9：單片機搶答應用系統

實驗10：單片機定時計數器的應用

實驗11：單片機動態顯示應用

b、可編程控制器(PLC)部分：

1、電機控制

2、八段碼顯示、天塔之光

3、交通信號燈自控和手控

4、水塔水位自動控制

5、自控成型機

6、自控軋鋼機

7、多種液體自動混合

8、自動送料裝車系統

9、郵件分揀機

10、四層電梯控制系統

11、機械手控制系統

12、五相步進電機控制系統

13、自動售貨機

14、自動洗衣機

15、電鍍系統

16、加工中心刀具庫

技術參數：

1、工作電源：AC380V±5％(三相五線)50Hz

2、額定電流：3A

3、環境溫度：-5℃～40℃；

4、相對濕度：90％(25℃)

5、外形尺寸：1600×700×1530mm

6、單片機：仿真器（MCS-51）

7、PLC：FX3U-48MR

8、 實驗桌：鐵質雙層亞光密紋噴塑結構，桌面為防火、防火、耐磨高密度板，結構堅固。形狀似長方體封閉式結構，造型美觀大方；設有兩個大抽屜，用于放置工具、 存放部件及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌還設有四個萬向輪和四個固定調節機構，便于移動和固定，有利于實驗室的布局。
