TWDQ-X62型 萬能銑床電氣技能實訓考核裝置（半實物）

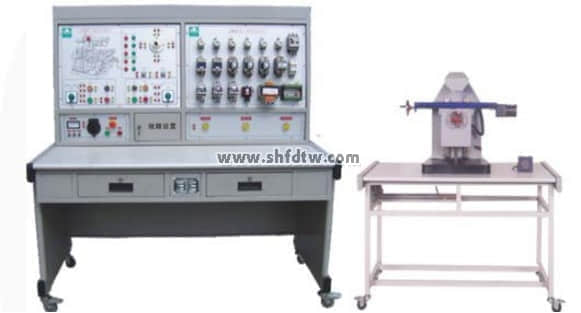

TWDQ-X62型萬能銑床電氣技能實訓考核裝置（半實物）是天威公司在原來的X62W型萬能銑床電氣技能實訓考核裝置基礎上進行改造升級，它增加了X62W型萬能銑床仿真半實物模型，并將機床的電氣部分和機床的機械部分有機地連接在一起。由于將機床的運動全部展現出來，因而使教學更加形象生動。

TWDQ-X62型萬能銑床電氣技能實訓考核裝置（半實物）適合于維修電工（電工）初、中、高級技能鑒定中有關機床電氣部分的培訓考核。

一、功能特點

1、TWDQ-X62型萬能銑床半實物仿真模型是參照實際X62W型萬能銑床的尺寸按一定比例縮小的設計；

2、本套裝置電氣部分的操作，能實現X62W型萬能銑床各種運動，它包括：主軸正反轉、工作臺縱進給、工作臺垂直進給及冷卻泵運行，極限位置的限位保護；

3、機床電氣線路的所有接點，在裝置的面板上都有相應的測試點，便于學員檢測故障；

4、半實物模型上所有電機的電壓等級與實際的機床是完全相同；

5、半實物機床的床身采用鑄件，專用模具一次成型。滾珠絲桿傳動，手輪使用實際機床部件，貼近真實機床；

6、半實物機床各部件采用不同的顏色，培訓時學生更加容易理解接受；

7、半實物機床活動導軌表面采用高頻淬火工藝，經久耐用；

8、控制屏的故障箱內設有32個開關，通過撥動故障開關可設置相應的故障點。

二、技術性能

1、輸入電源：三相四線（～380V±10%  50Hz）

2、工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔<4000m

3、裝置容量：＜1KVA

4、外形尺寸：1410mm×725mm×1535mm

三、裝置的基本裝備

1、電源控制面板

（1）交流電源（帶有漏電保護措施）

提供三相交流電源（380V）

（2）人身安全保護體系

屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即告警并切斷電源，確保實驗進程安全。

屏上裝有一套電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。

2、主令控制及圖示板

面板上安裝有機床的所有主令電器及動作指示燈、機床的所有操作都在這塊面板上進行，指示燈可以指示機床的相應動作。

面板上印有X62W萬能銑床立體示意圖，可以很直觀地看出X62W萬能銑床的外形輪廓。

3、元器件安裝板

面板上裝有斷路器、熔斷器、接觸器、熱繼電器、變壓器等元器件，這些元器件直接安裝在面板表面，可以很直觀的觀看它們的動作情況。

4、故障開關箱。

設有32個開關，其中1到29用于故障設置；30到32三個開關保留。

5、實驗桌

實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實驗桌底還設有四個方向輪和四個固定調節機構，便于移動和固定，有利于實驗室布局。

6、半實物模型桌子尺寸：1268mm ×723mm ×798mm

7、X62W萬能銑床模型尺寸：700mm ×550mm ×550mm

8、工作臺縱向移動行程：130mm

9、工作臺垂直移動行程：30 mm

10、工作臺橫向移動行程：50 mm

四、設備配置

1、 X62W型 萬能銑床電氣技能實訓考核裝置 2臺

2、 X62W萬能銑床半實物模型（含實訓桌） 1臺 (配有與電氣部分的連接接口，通過電纜連接)

五、實訓項目與目的

1、熟悉常用低壓電器的機構、原理

2、通過觀察機床模型的運動，了解機床的實際運動

3、了解機床電器控制的原理及各種保護裝置

4、掌握機床中常見故障的排除方法

五、故障點設置一覽表

編號 故障現象

1 冷卻泵電機不能啟動

2 主軸、進給均不能啟動

3 主軸無變速沖動

4 主軸停止制動不正常

5 主軸電機不能啟動

6 主軸停止不能制動

7 主軸不能啟動

8 進給電機不能啟動

9 進給電機不能啟動

10 進給電機不能啟動

11 進給變速無沖動，圓形工作臺不能工作

12 工作臺不能左右進給

13 工作臺不能左右進給

14 非圓工作臺不工作

15 工作臺不能向左進給

16 進給電機不能正轉

17 工作臺不能向上或向后進給

18 圓形工作臺不能工作

19 圓形工作臺不能工作

20 非圓工作臺不能向右進給

21 非圓不能上下（或前后）進給，不能快進

22 不能上下（或前后）進給

23 不能向下（或前）進給

24 進給電機不能反轉

25 只能一地快進操作

26 只能一地快進操作

27 不能快進

28 電磁閥不動作

29 進給電機不轉
