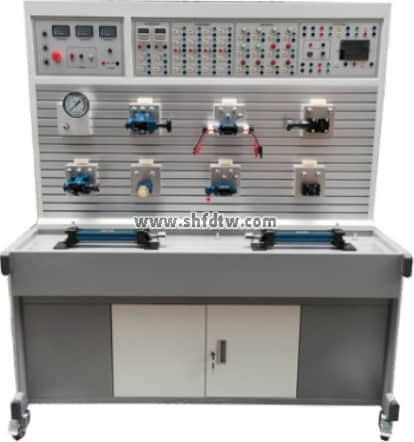

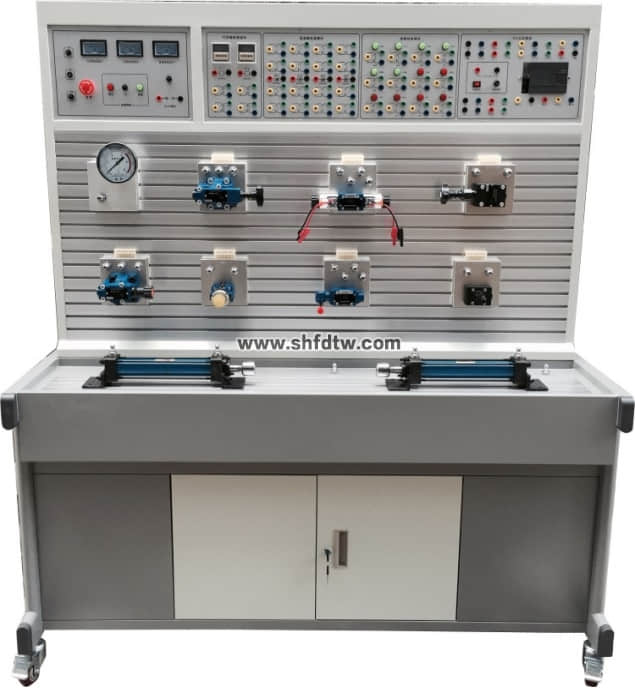

TW-QY10液壓與PLC控制液壓實訓裝置
（導線連接）（工業型）
一、概述：
液壓與 PLC控制液壓實訓裝置是我公司根據高校機電一體化對電、液控制的教學大綱要求，我公司液壓與PLC控制液壓實訓設備的優點，采用了開放型實訓臺結構，廣泛征求專家教授與老師的意見，經不斷創新改進研制而成的。
集真實的液壓元件、各執行模塊、繼電器控制單元、PLC編程控制技術于一體，液壓元件成獨立模塊，均裝有帶彈性插腳的底板，實訓時可在通用鋁型材板上組裝成各種液壓系統回路，電機和泵軸承式連接（一體化）再和油箱固定在一起，油箱和控制屏單獨放置；帶有三相電源漏電保護，直流電源帶有過流保護，系統額定壓力為6.3Mpa。
二、實訓裝置功能：
1、實訓裝置由實訓臺、實訓桌、電氣控制模塊、液壓泵站、液壓元件等組成。
2、實訓臺：鋁材結構平臺，主要用于安裝液壓相關元件，型材表面有標準的
兩道固定槽最上面層主要以電氣控制位置。
3、實訓桌：鐵質雙層亞光密紋噴塑結構或全鋼框架結構，帶有集中收集實訓遺油設計，實訓桌下方設有元器件儲存柜，用于存放元器件。
三、技術參數：
1、輸入電源：三相五線，380V．允差±l0%，50Hz。
2、直流電源：DC24V
3、裝置容量：<2kVA。
4、工作環境溫度：－5℃～40℃；
5、工作濕度：≤90%(40℃時)；
6、外形尺寸：1520mm×700mm×1750mm

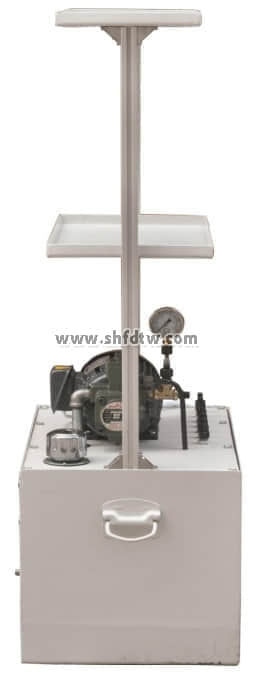

7、液壓泵站：最大容積60L．2mm鋼板、變量葉片泵及電機、油溫液面計、清
潔蓋、空氣濾清器、吸油過濾器、耐震不銹鋼壓力表，L-HL46號液壓油。變量葉片泵：壓力7MPa．排壁8mL/r，轉速1420r/min。電機：額定電壓380V．額定功率1.5kW，絕緣等級B。
8、電源模塊：電源部分別配有一個380V電壓表、直流電壓表、電流表，監視裝置的交、直流輸入電源及電流指示。啟動/停止按鈕主要用于控制液壓泵站與氣泵是否通電。配置急停按鈕等，提供電氣控制電路中的AC220V交流電壓、DC24V直流電壓。
9、PLC 主機模塊：三菱FX1S-20MR主機，主機為12點開關量輸入，8點開關量輸出。
10、配有控制模塊：PLC主機模塊、直流繼電器模塊、控制按鈕模塊、時間繼電器模塊等。
11、通過機械控制，傳統繼電器控制，先進的PLC自動控制及MGGS組態軟件控制、監控技術于一體，靈活實現其功能。
四、液壓元器件配置清單：
|
序號
|
型號/規格
|
名稱
|
數量
|
單位
|
|
1
|
|
實訓臺
|
1
|
臺
|
|
2
|
1520×700×1750（mm）
|
實訓桌
|
1
|
張
|
|
3
|
FX1S-20MR
|
PLC主機模塊
|
1
|
塊
|
|
4
|
380V、24V
|
電源模塊
|
1
|
塊
|
|
5
|
|
控制按鈕模塊
|
1
|
塊
|
|
6
|
|
時間繼電器模塊
|
1
|
塊
|
|
7
|
泵站
|
電機
|
1
|
臺
|
|
8
|
變量葉片泵
|
1
|
臺
|
|
9
|
油溫液面計
|
1
|
只
|
|
10
|
空氣濾清器
|
1
|
只
|
|
11
|
吸油過濾器
|
1
|
只
|
|
12
|
耐震不銹鋼壓力表
|
1
|
只
|
|
13
|
油管托盤架
|
1
|
套
|
|
14
|
油箱
|
1
|
只
|
|
15
|
MOB40-200
|
雙作用油缸
|
2
|
只
|
|
16
|
2FRM5-31B/15QB
|
二通流量閥（調速閥）
|
2
|
只
|
|
17
|
2WE6A61B/CG24N9Z5L
|
二位二通電磁換向閥
|
1
|
只
|
|
18
|
3WE6A61B/CG24N9Z5L
|
二位三通電磁換向閥
|
2
|
只
|
|
19
|
4WE6C61B/CG24N925L
|
二位四通電磁換向閥
|
1
|
只
|
|
20
|
4WMM6C50BF
|
二位四通手控換向閥
|
1
|
只
|
|
21
|
4WE6E61B/CG24N9Z5L
|
三位四通電磁換向閥（O）
|
1
|
只
|
|
22
|
4WE6J61B/CG24N9Z5L
|
三位四通電磁換向閥（M）
|
1
|
只
|
|
23
|
DRVP10-1-10
|
單向節流閥
|
1
|
只
|
|
24
|
RVP10-10B
|
單向閥
|
1
|
只
|
|
25
|
DB10-1-50B/100U
|
先導式溢流閥
|
1
|
只
|
|
26
|
DBDH6P10B/100
|
直動式溢流閥
|
1
|
只
|
|
27
|
DZ10-1-30B/100
|
先導式順序閥
|
1
|
只
|
|
28
|
DR10-4-50B/100Y
|
先導式減壓閥
|
1
|
只
|
|
29
|
SV10PA2-30B
|
液控單向閥
|
2
|
只
|
|
30
|
HED40P15/100Z14L24
|
壓力繼電器
|
2
|
只
|
|
31
|
|
三通
|
4
|
只
|
|
32
|
|
四通
|
3
|
只
|
|
33
|
YN-100ZQ/10MPa
|
耐震壓力表
|
1
|
只
|
|
34
|
|
行程開關
|
4
|
只
|
|
35
|
膠管
|
M16*1.5/8I-W-0.5M(裝好快速接頭)
|
10
|
根
|
|
36
|
M16*1.5/8I-W-0.7M(裝好快速接頭)
|
15
|
根
|
|
37
|
|
電機電源線
|
1
|
根
|
|
38
|
三菱
|
編程電纜
|
1
|
條
|
|
39
|
L-HL46
|
液壓油
|
2
|
桶
|
|
40
|
|
液壓實訓指導書
|
1
|
冊
|
|
41
|
|
PLC編程軟件、程序
|
1
|
盤
|
|
42
|
|
工具
|
1
|
套
|
五、可以完成的實訓項目
可完成幾十種液壓回路實訓（學生也可自行設計搭建其它回路），典型實訓如下：
1、單級調壓回路
2、多級調壓回路
3、減壓回路
4、卸荷回路
5、進油節流調速回路
6、回油節流調速回路
7、旁油節流調速回路
8、液壓缸差動連接的快速運動回路
9、調速閥短接速度換接回路
10、調速閥串聯的速度換接回路
11、調速閥并聯的速度換接回路
12、用換向閥的換向回路
13、用“O”型機能換向閥的鎖緊回路
14、用液控單向閥的鎖緊回路
15、用順序閥控制的順序動作回路
16、用壓力繼電器控制的順序動作回路
17、用行程開關控制的順序動作回路
18、用調速閥控制的同步回
19、PLC編程軟件學習和使用
20、PLC與計算機的通訊，在線調試、監控
21、PLC控制的液壓基本回路實訓（優化控制）
