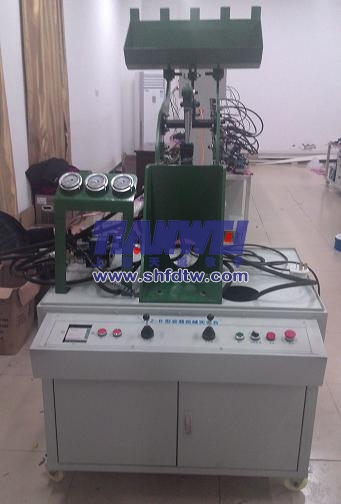

TW-QY64型裝載機械實訓裝置
液壓裝載機是機械工程中主要的機械，它廣泛應用于工程建筑、施工筑路、水力工程、國防工事等土石方施工以及礦山裝載作業。裝載機作為行走機械被廣泛應用于土方轉運、石料、松散貨物和成堆貨物的裝載、提升和運輸工作中，裝載機也具有輕度鏟掘能力。近年來高新微電子技術在液壓技術上的應用，使工程機械、建筑機械綜合技術水平越來越高，提高了這些機械的使用可靠性、操作安全性、舒適性和使用壽命，其適應性更強。
一、實驗項目
1、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗。
2、液壓裝載機械演示控制實驗。
3、PLC軟件及控制實驗。
4、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
二、實驗內容
1、液壓裝載機械演示控制實驗
1）動力變速，裝料作業，鏟斗裝物后搖臂缸伸出，使鏟斗反轉，動臂提升；
2）動力變速，卸料作業，鏟斗卸物（搖臂縮回，使鏟斗轉向），動臂下降。
2、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
1) PLC指令編程、梯形圖編程學習；
2) PLC編程軟件的學習與使用；
3) PLC與計算機的通訊、在線調試；
4) PLC在液壓傳動控制中的應用以及控制方案的優化。
三、性能與特點
1、實驗臺采用冷軋鋼板（并經過噴塑、防腐處理）制作，臺式結構，控制操作于一體。
2、電氣操作控制為下置式，液壓站放置于液壓臺主柜內。整體結構緊湊，協調，布局美觀大方，實用性強，可供4-6人實驗。
3、裝載機械按實物比例縮小的全金屬結構，實驗時啟動液壓系統根據實驗要求模以操作機械進行工作。
4、裝載機械是按實物的結構與縮小比例制作而成，能夠真實地體現其機械的實際工況，使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。
5、實驗控制采用手動控制和自動控制兩種方式。
6、實驗部件采用耐壓膠管，壓力可達到25Mpa。
7、帶三相漏電保護、輸出電壓380V/220V，對地漏電電流超過30mA即切斷電源；電氣控制采用直流24V電源，并帶有過壓保護，防止誤操作損壞設備。
四、主要技術參數
電機功率：2.2KW 轉速：1420r/min
油泵型號：VAI-15F-A3 額定壓力：7Mpa 額定流量：8ml/rev
外形尺寸：1450×680×1780mm
五、裝載機實訓裝置的配置清單：
|
序號
|
名稱
|
規格型號
|
數量
|
廠 家
|
備 注
|
|
液壓站
|
|
1
|
三相變頻電機
|
|
1
|
文凱自動化
|
|
|
2
|
變量葉片泵
|
VAI-15F-A3
|
1
|
|
|
3
|
油箱
|
40L
|
1
|
|
|
4
|
油位指示計
|
YWZ-150
|
1
|
|
|
5
|
回油濾油器
|
WU-160×100J
|
1
|
|
|
6
|
空氣濾清器
|
EF-25
|
1
|
|
|
7
|
液壓油
|
32#
|
1
|
|
|
8
|
油路板集成塊
|
|
1
|
|
|
液壓控制元件
|
|
9
|
油缸
|
M0B30/16/100LB
|
3
|
上海正控
|
|
|
10
|
三位四通電磁換向閥
|
D5-02-3C2
|
2
|
朝田液壓
|
|
|
11
|
疊加單向閥
|
MCA-02
|
2
|
朝田液壓
|
|
|
擴展機械模塊2（裝載機械）
|
|
12
|
鏟斗
|
|
1
|
|
|
|
13
|
轉動臂
|
|
1
|
|
|
|
14
|
搖臂
|
|
1
|
|
|
|
15
|
連桿
|
|
1
|
|
|
|
測控元器件
|
|
16
|
PLC
|
FX1S-20MR
|
1
|
三菱
|
|
|
17
|
PLC通訊電纜
|
|
1
|
三菱
|
|
|
18
|
接近開關
|
LJ12A3-4-Z/BX
|
4
|
長豐電子
|
|
|
19
|
中間繼電器
|
HH54P
|
8
|
前進電器
|
DC24V
|
|
20
|
接觸器
|
CJ20-25
|
3
|
德力西
|
20A 220V
|
|
21
|
三相漏電保護開關
|
DZ47LE
|
1
|
德力西
|
C20
|
|
22
|
塑料外殼式斷路器
|
DZ108-20
|
2
|
德力西
|
6.3-10A
|
|
23
|
單極斷路器
|
DZ47-63
|
2
|
德力西
|
C6 1P
|
|
24
|
單極斷路器
|
DZ47-63
|
2
|
德力西
|
C3 1P
|
|
25
|
緊停按鈕
|
LAY50-11Z
|
1
|
上海雙科
|
|
|
26
|
自鎖帶燈按鈕
|
LAY50-11DT/24
|
4
|
上海雙科
|
|
|
27
|
兩檔旋鈕
|
LAY50-11X2
|
2
|
上海雙科
|
|
|
28
|
信號燈
|
NXD-211
|
4
|
上海雙科
|
24V
|
|
29
|
開關電源
|
HS-150-24
|
1
|
上海明緯
|
|
|
30
|
普通按鈕
|
CAY50-11
|
2
|
上海雙科
|
|
|
31
|
二極管
|
ZN4007
|
6
|
MIC
|
200V
|
|
32
|
電器控制模塊
|
|
1
|
|
|
|
軟件與文檔資料
|
|
33
|
PLC編程軟件
|
|
1
|
三菱
|
|
|
34
|
PLC編程手冊
|
|
1
|
三菱
|
|
|
35
|
使用說明書
|
|
1
|
|
|
|
36
|
實驗指導書
|
|
1
|
|
|
|
37
|
裝箱單
|
|
1
|
|
|
|
輔助元件
|
|
38
|
三通接頭
|
M16×1.5
|
3
|
|
|
|
39
|
三通接頭
|
M14×1.5
|
3
|
|
|
|
40
|
耐壓膠管
|
|
4
|
上海
|
|
|
41
|
防震壓力表
|
YTN60
（0-10MPa 2.5級）
|
3
|
紅旗
|
|
|
42
|
液壓閥過渡集成塊
|
|
1
|
|
鋁合金和PVC組合模塊
|
|
配套工具
|
|
43
|
活動扳手
|
10，，
|
1
|
上海
|
|
|
44
|
內六角扳手
|
9件套
|
1
|
上海
|
|
|
46
|
開口扳手
|
17-19
|
1
|
上海
|
|
|
47
|
開口扳手
|
19-22
|
1
|
上海
|
|
|
48
|
十字螺絲刀
|
6，，
|
1
|
上海
|
|
|
49
|
螺塞
|
M10×1
|
10
|
上海
|
|
|
52
|
防塵罩
|
|
1
|
|
|
|
易損件
|
|
53
|
組合墊
|
φ10
|
10
|
寧波
|
|
|
54
|
O型圈
|
φ16×2.4
|
20
|
寧波
|
|
|
55
|
O型圈
|
φ14×2.4
|
10
|
寧波
|
|
|
56
|
O型圈
|
φ12×1.8
|
10
|
寧波
|
|
|
實驗操作臺
|
|
57
|
裝載機械
|
1550×650×1800mm
|
1
|
|
|
