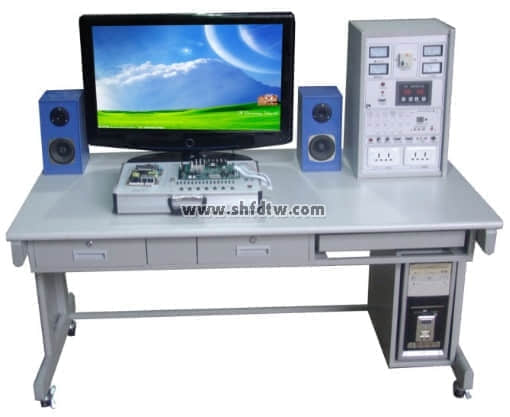

TWB-JD01家用電器音視頻實訓考核裝置

一、產品概述：

TWB-JD01家用電器音視頻實訓考核裝置適合高等、中等職業技術院校加工制造類的電子電器應用與維修專業，信息技術類電子技術應用專業的《液晶彩色電視機原理與維修》、《液晶彩色電視機維修實訓》課程的教學與實訓。也適合技工學校電子類專業《液晶彩色電視機維修》課程的實習，還可用做職業技能鑒定部門和職業培訓機構家電維修中級、高級班的培訓考核設備。

二、產品特點：

1、本產品采用敞開式實訓板，板上有完整的安裝線路圖、測試點、調整點，布局合理，插接方便；

2、具有漏電、短路、過載保護裝置，彩電電源采用冷底板并備隔離變壓器雙重保護，內置式行輸出變壓器避免高壓觸電危險，在單元板上配有行電壓、行電流輸出表頭顯示；

3、用儀表調整，清晰度、靈敏度、穩定度高于常規家電實驗臺；

4、調諧部分增加了手動調節功能，故實驗十分方便。

5、為滿足各學校需求，在彩電實訓電路板增設了智能考核裝置。故障點由教師計算機根據考核要求設置，通過考核系統傳送到學生的敞開式彩電實訓單元，學生使用計算機或者單片機答題器進行答題。

三、技術性能

1、輸入電源：單相三線～220V±10% 50Hz

2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m

3、整機容量：＜300VA

4、安全保護：動作電流≤30mA、動作時間≤0.1s

5、環保要求：材料選用符合國家相關環保標準

6、外型尺寸：（不小于）長×寬×高＝1700×900×1350

四、系統結構組成

本實驗裝置由 1、實訓控制屏 2、實訓桌 3、液晶顯示器 4、實訓組件四部分組

（一）實訓控制屏（鐵質雙層亞光密紋噴塑結構，鋁塑面板）

1、交流電源（均帶有過流保護）

輸出電源：  市電不隔離輸出    220V/50Hz

隔離變壓器輸出    220V/50Hz，14.5V/50Hz

東芝彩電遙控電源

2、直流電源:±16V/+12V

3、彩色信號發生器

(1)輸出信號頻率范圍：第12頻道

(2)電視信號形式：分為圓、點、格、黑白格、彩色、單色等16種形式，可通過按鍵直接選擇

(3)輸出信號：有視頻、伴音（中頻6.5M）、射頻輸出接口

(4)信號制式：PAL-D/K

4、智能考核接口單元：答題器接口、PC機串行接口、彩電模塊接口

（二）實訓桌：

整體結構采用鋼木結構，并要設有四個萬向輪和四個固定調節機構，便于移動和固定，利于實驗室布局。要求桌面為防水、防火、耐磨高密度板，結構堅固，造型美觀大方。并還要設有抽屜和柜門，用于放置工具和資料等。另外，要求每個實訓桌配置兩張學生凳（塑鋼圓面，帶加強圈）。

（三）液晶顯示器：32吋 對比度：600：1，亮度:500cd/m2，反應時間：＜16ms。

（四）實訓組件：

本裝置的實訓組件由液晶彩電模塊、智能實訓考核系統組成。

1、液晶彩電實訓模塊：設有智能故障轉換接口單元、開關穩壓電路單元、逆變器背光驅動電路單元、遙控及本機鍵盤控制單元、視頻信號處理單元、音頻輸出單元、AD模數轉換單元、內置設故排故系統（可由電腦隨機設置故障點）。

2、智能實訓考核系統：該系統應由教師機、智能實訓考核板（內置式）、智能實訓考核系統軟件組成，并配有智能答題器。答題器是由240×128點陣藍底背光液晶顯示屏、PVC輕觸鍵盤、微處理器、存儲器、通信模塊組成。該系統可通過鍵盤或教師機進行故障設置，學生在實訓臺的電路上進行故障檢測，并通過答題器將答案及相關信息傳到教師機上，教師機根據學生上傳的信息對其考核內容進行自動評分，并保存結果，以備查詢或打印。考核系統的功能：能實現設備的自動監測和識別,能再現對實訓臺進行故障設置和排除并統計故障點的誤排次數,能自動保存試卷，掉電不丟失，避免重復出題，自動保存每個考生的學號、班級、答題結果、誤排次數、考試時間、報警記錄和評分結果，具有日歷、時鐘功能，具有倒計時功能，具有發卷、提交功能，具有對考核臺的編號設置與個人登錄密碼設置功能。

四、配置清單：

五、實訓項目：

1、理解液晶電視中各主要元器件的基本結構及基本工作原理

2、認識液晶電視機各主要單元電路的組成，理解其基本的工作原理

3、電子調諧器的測量與分析

4、遙控及本機鍵盤控制測量與分析

5、視頻信號處理流程測量與分析

6、音頻信號處理流程測量與分析

7、AD模數轉換控制測量與分析

8、開關穩壓電路測量與分析

9、逆變器背光驅動電路測量與分析

10、掌握DVD機等常家用音視頻電器的工作原理與維修方法維修；
