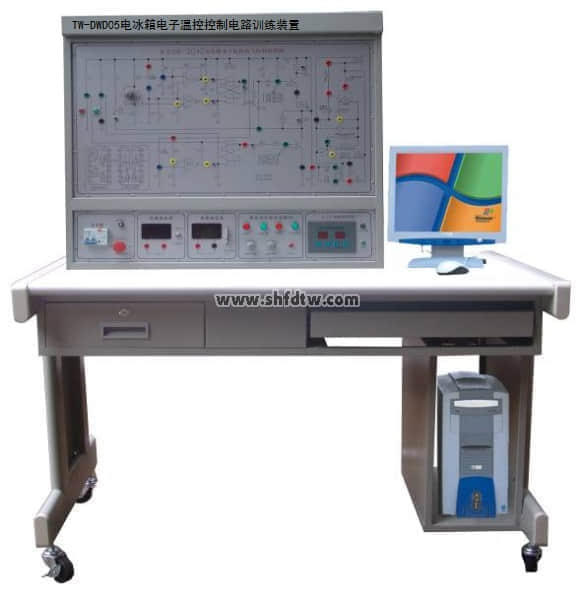

TWB-JD07電冰箱電子溫控控制電路訓練裝置

一、產品概述：

電冰箱電子溫控控制電路訓練裝置是根據教育部“振興21世紀教育課程改革和教材建設規劃要求，以能力為本位、以就業為導向，緊密結合生產實際和職業崗位的技能要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、制冷流體機械、家用制冷設備原理與維修、冷庫與冷藏技術、制冷設備維修工（初級、中級）實訓等教學實訓裝置。

二、裝置特點

1、實訓裝置直觀展示家用電冰箱電子溫控式冰箱的電氣系統結構、工作原理，方便于教學演示講解及學生對課本知識的理解掌握。此外，重要部件處加有工作指示裝置，更加直觀地展現了系統的運行狀態，并且各元器件均貼有名稱標識。

2、實訓裝置集電氣控制系統、模擬系統于一體，結構清晰、緊湊，與實際家用電冰箱電子溫控電氣系統一致。

3、可設置模擬故障，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故，有利于開展技能鑒定、考核工作。

三、技術參數

1、輸入電源：單相三線 AC220V±10%  50Hz

2、裝置容量：<0.2KVA

3、外形尺寸：1210mm×730mm×1540mm

4、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準

四、裝置的基本配備

1、實訓桌：實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐靡高密度板，結構堅固，造型美觀大方；實訓桌設有四個萬向輪，便于移動和固定。

2、交流電壓表1只：測量范圍0～500V，精度1.5級，用于監測電源電壓

3、直流電壓表1只：測量范圍0～20V，用于測量面板上的測試點

4、電冰箱電子溫控電氣系統圖1套：印有電氣系統原理圖，并設有相應的測量點

5、電流型漏電保護裝置1套：對地漏電電流超過一定值，即跳閘切斷電源

6、智能考核系統：該實訓考核裝置具有智能化的考核系統，每臺裝置上配有140×128點陣藍底背光液晶顯示屏及PVC輕觸鍵盤，實訓考核功能強大；在實訓室管理、考核管理及信息管理方面更加科學；可通過鍵盤或教師機進行故障設置，學生在實訓臺的電路上進行故障檢測，并通過答題器將答案及相關信息傳到教師機上，老師在教師機上根據學生上傳的信息可對學生的考核結果進行自動評分，并將其保存下來，供以后進行查詢或打印。

五、實訓項目

1、電冰箱電子溫控電氣控制系統原理

2、電冰箱電子溫控電氣控制系統調試與運行

3、電冰箱電子溫控電氣控制系統模擬故障與排故溫控器、門開關、化霜定時器、化霜溫控

4、電冰箱電子溫控電氣控制系統故障分析與維修

5、電冰箱電子溫控電氣控制系統應用
