TW-J501型空調冰箱組裝與調試實訓考核裝置(智能考核型)
TW-J501型空調冰箱組裝與調試實訓考核裝置應適合機電、動力工程類專業的實訓，適合制冷及相關專業的中級、高級工的技能鑒定及考核。系統由兩部分組成，分別為：分體式熱泵空調和直冷電冰箱，分體空調可進行制冷、制熱、除濕、自動工作模式功能，直冷式電冰箱可進行冷藏、冷凍等功能，涵蓋了制冷專業中所涉及的安裝、管路設計焊接技術、接線、保壓、檢漏、抽真空、充注制冷劑、制冷劑回收、運行調試，控制電路故障考核等。
功能：
1.集制冷空調系統安裝、冰箱系統安裝、制冷系統電接線、壓力檢漏、抽真空、充注制冷劑與運行調試于一體，包含了制冷系統維修的全部步驟，能滿足實訓教學、實際工程訓練及職業技能競賽的需要。
2.采用模塊化設計，電氣控制與制冷系統獨立分開，并且電氣部分設置檢測點，測測端子以及各路的輸出連接端子，可供學生進行獨立接線、測試、運行等操作。
3.實訓平臺直觀展示空調和冰箱的系統結構、工作原理?？汕宄目吹街评湎到y(tǒng)結構及主要部件的實物，系統還配置有數顯變流電壓表、數顯交流電流表、壓力表、信號指示燈等，使整個空調系統、冰箱系統的實時工作狀態一目了然。
4.根據分體式空調器控制電路、電冰箱電子式控制電路作為實訓考核對象，能使學生熟練掌握空調器控制電路、電冰箱電子式控制電路基本原理及維修技術，考核板上印有分體式空調器電氣、電冰箱電子式控制電路圖并加以檢測點，學生通過考核板上的電路圖了解其原理，并通過電腦設置故障，用儀表在檢測點上進行檢測查找故障位置，并排除故障，從而提高學生的排除故障能力，
5.使用該裝置能學到分體式式空調器控制電路、電冰箱電子式控制電路的相關知識?？諢岜梅煮w空調部分具有以下制冷模式、制熱模式、除濕模式、送風模式、四種工作模式。電冰箱部分分有冷藏箱、冷凍箱。工作模式有標準模式、節能模式、速凍模式三種工作模式。
6.在該裝置上能夠反復進行系統組裝與焊接訓練。整體采用開放式和拆裝式結構設計，采用銅管固定裝置對每個活動接頭進行固定，有效的保證管路因反復拆裝所造成的損壞，同時減少工作噪音。
7.采用鋁型材拼裝成桌面且桌面下面增加接水底盤，鋁型材桌面干凈美觀，更重要的是焊接銅管時不會變形，接水底盤的設計解決了運行中冷凝器和系統管道產生的冷凝水，使水及冷凍油順利流到接水桶中，保持設備清潔。
8.集制冷空調系統安裝、冰箱系統安裝、制冷系統電接線、壓力檢漏、抽真空、充注制冷劑與運行調試于一體，包含了制冷系統維修的全部步驟，能滿足實訓教學、實際工程訓練，學生可以對各部件、管路、器件進行拆裝、調試、運行，完成各種工作模式、工況調試和系統管路的實訓，使整個裝置能夠完全滿足實訓教學、技能考核或技能競賽要求。
實訓項目：
1、制冷工專用工具的使用
2、氣焊焊槍的使用與焊接能力
3、空調制冷系統管路的組裝能力
4、空調制冷系統的保壓、檢漏與制冷劑加充能力
5、空調控制電路的電氣連接與調試能力
6、空調控制電路電氣故障考核、故障分析與故障排除能力
7、電冰箱制冷系統管路的組裝能力
8、電冰箱制冷系統的保壓、檢漏與制冷劑加充能力
9、東芝GR-204E直冷電子式電冰箱控制電路的電氣連接與調試能力
10、東芝GR-204E直冷電子式控制電路電氣故障考核、故障分析與故障排除能力
11、智能溫控電冰箱控制電路的電氣連接與調試能力
12、智能溫控電冰箱控制電路電氣故障考核、故障分析與故障排除能力
13、電冰箱制冷系統的故障判斷與維修能力
14、學生的團隊協調組織能力
15、電氣識圖和電氣設計能力
空調電氣控制電路部分設置有8個故障；
204E電冰箱控制電路部分設置有8個故障；
智能電冰箱控制電路部分設置有8個故障。
配置：
|
序號
|
設備名稱
|
單位
|
數量
|
備注
|
|
1
|
可移動式臺架
|
個
|
1
|
鋁合金實訓臺，空調制冷系統管路1套、直冷電冰箱制冷系統管路1套、安全插端子排，壓力表（1.8MPa）2只（3.8 MPa）2只等
|
|
2
|
電源及儀表模塊
|
塊
|
1
|
包括漏電短路器，數顯式電壓表（0～250V） 2只，數顯式電流表（0～5A）1只、（0～10A）1只、電源插座，安全連線等。
|
|
3
|
分體空調電氣控制考核模塊
|
塊
|
1
|
包括空調控制板，數字顯示屏，遙控接收板，故障設置板，IO通信板，空調遙控器，電位器等及指示燈等。
|
|
4
|
電冰箱GR-204E電子溫控電氣控制考核模塊
|
塊
|
1
|
包括東芝GR-204E電子式控制板，故障設置板，考核IO通信板，模擬電位器及工作指示燈等。
|
|
5
|
BCD-173GH電冰箱智能溫控電氣考核模塊
|
塊
|
1
|
智能冰箱控制板，數字顯示操作屏，電位器，指示燈。等
|
|
6
|
可移動電腦小推車
|
臺
|
1
|
鋁木結構。
|
|
7
|
熱泵型家用分體空調系統
|
套
|
1
|
包括壓縮機、室內熱交換器、室外熱交換器、四通閥、過濾器、單向閥、毛細管、空調閥、視液鏡等
|
|
8
|
直冷式電冰箱系統
|
套
|
1
|
包括冰箱型壓縮機、PTC啟動器、碟形過電流過溫升保護器、鋼絲冷凝器、壓力表、模擬電冰箱箱體視液鏡、節流裝置等
|
|
9
|
移動式掛線架
|
個
|
1
|
移動式
|
|
10
|

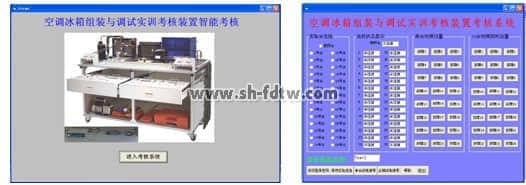

考核軟件
|
套
|
1
|
電腦界面據有真實電路圖，任意選擇單個或多個故障進行設置，自動統計分?jǐn)?shù)，據有打印功能。
|
工具配置：
|
貨品名稱
|
貨品型號
|
貨品規格
|
單位
|
需求量
|
備注說明
|
|
數字萬用表
|
MY60
|
|
只
|
1
|
|
|
活動扳手
|
|
200*24
|
把
|
1
|
|
|
|
250*30
|
把
|
1
|
|
|
擴管器
|
99型
|
|
只
|
1
|
|
|
偏心脹管器
|
808型
|
|
只
|
1
|
包括割刀1把、倒角器1只。
|
|
維修雙表
|
CT-536
|
|
套
|
1
|
（包括三色加液管）紅,黃,蘭色,各1條。
|
|
真空泵
|
RS-1A
|
|
臺
|
1
|
|
|
小型焊具
|
|
|
套
|
1
|
|
|
內六角扳手
|
|
4號
|
把
|
1
|
|
|
|
5號
|
把
|
1
|
|
|
螺絲刀
|
3寸
|
一字
|
把
|
1
|
|
|
3寸
|
十字
|
把
|
1
|
|
|
接水塑料桶
|
|
|
只
|
1
|
|
|
制冷劑鋼瓶
|
6Kg
|
|
只
|
2
|
|
|
彎管器
|
CT364-04
|
Φ6
|
把
|
1
|
|
|
CT364-05
|
Φ8
|
把
|
1
|
|
|
CT364-06
|
Φ10
|
把
|
1
|
|
|
銅納子
|
公制
|
Φ6
|
只
|
10
|
|
|
公制
|
Φ8
|
只
|
5
|
|
|
公制
|
Φ10
|
只
|
1
|
|
|
萬能開瓶閥
|
英制
|
CT-337
|
只
|
1
|
|
|
卷尺
|
3m
|
|
把
|
1
|
|
|
公英轉換接頭
|
|
|
只
|
1
|
|
|
毛筆
|
|
|
支
|
1
|
|
|
洗潔精
|
|
|
瓶
|
1
|
|
|
保險絲
|
|
10A.5A各
|
只
|
10
|
|
技術指標：
1.輸入電源單相三線AC220V±10%50Hz
2.工作環境溫度-10℃～-40℃相對濕度≤85%（25℃）海拔<4000M
3.設備容量≤1.5KVA
4.制冷劑：空調部分R22冰箱部分R134a
5.外形尺寸（大約）1500mm×800mm×1250mm
6.防觸電保護類型I類
7.安全保護具有過壓、過流、過載、漏電保護措施，符合國家相關標準。
8.環保等級材料選用符合國家相關環保標準
