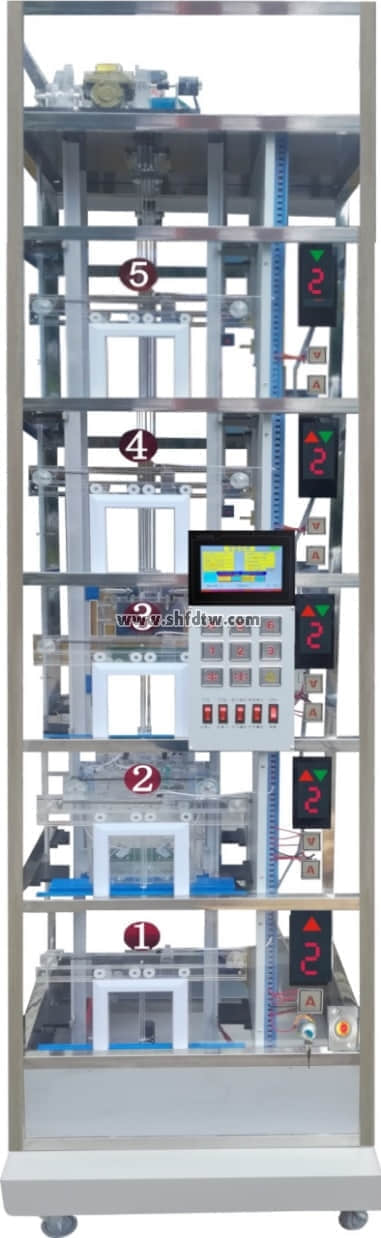

TW-T07型五層透明電梯實訓裝置
一、系統特點
五層透明電梯實訓裝置是為機電一體化教學要求而研發，它集PLC、變頻調整、傳感器檢測、位置控制、復雜的開關量控制、時序邏輯控制有機結合于一體的教學裝置?？蓾M(mǎn)足《可編程控制技術》、《現代電梯控制技術》、《電梯技術》等課程的實訓教學，適合于各職院校、中專、技工學校的學生進行電梯檢修及PLC實訓。
透明結構設計，電梯內部結構、運行過程一目了然。使學生能夠很直觀、透徹地了解、掌握電梯的結構及其動作原理。
二、技術性能
1、輸入電源：?jiǎn)蜗嗳€(xiàn)220V±10% 50Hz
2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3、裝置容量：＜1.5kVA
4、整機尺寸：700mm×700mm×2300mm
三、基本結構
1、多層電梯共有六層。
2、機房部分：包括曳引機、限速器、極限開關、控制柜柜及機械選層器等設備；
3、井道部分：包括導軌、對重裝置、緩沖器、限速器鋼絲繩張緊裝置、隨行電纜等；
4、廳門部分：包括廳門、召喚按鈕廂、樓層顯示裝置等；
5、轎廂部分：包括轎廂、安全鉗、導靴、自動開門機、操縱廂、轎廂內指示燈、轎廂照明等。
四、實訓功能
1、傳感器檢測
2、變頻器的基本使用
3、定時器指令
4、數學運算指令
5、高速計數器
6、轎廂自動開關門控制
7、電梯模擬運行呼叫指示驅動
8、樓層顯示
9、門機力矩安全保護
10、廳門安全控制
11、電梯終端開關保護
12、電梯升降減速控制
13、采用光電編碼器的定位
五、配置及功能
|
序號
|
名稱
|
單位
|
數量
|
備注
|
|
1
|
電梯框架
|
套
|
1
|
700mm×700mm×2300mm
|
|
2
|
可編程控制器
|
套
|
1
|
三菱FX3U-38MR 安裝在電氣控制板上
|
|
3
|
變頻器
|
只
|
1
|
MM420變頻器
|
|
4
|
機房部分
|
套
|
1
|
包括曳引機、限速器、極限開關、控制柜柜及機械選層器等設備；
|
|
5
|
井道部分
|
套
|
1
|
包括導軌、對重裝置、緩沖器、限速器鋼絲繩張緊裝置、隨行電纜等
|
|
6
|
廳門部分
|
套
|
1
|
包括廳門、召喚按鈕廂、樓層顯示裝置等；
|
|
7
|
轎廂部分
|
套
|
1
|
包括轎廂、安全鉗、導靴、自動開門機、操縱廂、轎廂內指示燈、轎廂照明等。
|
|
8
|
超速安全保護系統
|
套
|
1
|
當電梯發生意外事故時，轎廂超速或高速下滑（如鋼絲繩折斷，轎頂滑輪脫離，曳引機蝸輪蝸桿合失靈，電機下降轉速過高等原因）。這時限速器就會緊急制動，通過安全鋼索及連桿機構，帶動安全鉗動作，使轎廂卡在導軌上而不會下落。
|
|
9
|
轎廂、對重用彈簧緩沖裝置
|
套
|
1
|
緩沖器是電梯極限位置的安全裝置，當電梯因故障，造成轎廂或?qū)χ囟椎谆驔_頂時（極限開關保護失效），轎廂或?qū)χ刈矒魪椈删彌_器，由緩沖器吸收電梯的能量，從而使轎廂或?qū)χ匕踩珳p速直至停止。
|
|
10
|
門機力矩安全保護裝置
|
套
|
1
|
在轎廂門的邊沿上，裝有活動的安全觸板。當門在關閉過程中，安全觸板與乘客或障礙物相接觸時，通過與安全觸板相連的聯桿，觸及裝在轎廂門上的微動開關動作，使門重新打開，避免事故發生。
|
|
11
|
門安全觸板保護裝置
|
套
|
1
|
門機用一定的力矩同時關閉轎廂門和廳門。當有物品或人夾在門中時，就增加了關門力矩，于是通過相連的行程開關使轎廂門和廳門自動重新打開，從而避免事故發生。
|
|
12
|
廳門自動閉合裝置
|
套
|
1
|
電梯層門的開與關，是通過裝在轎門上的門刀片來實現的。每個層門都裝有一把門鎖。層門關閉后，門鎖的機械鎖鉤嚙合，此時電梯才能啟動運行。
|
|
13
|
終端極限開關安全保護系統
|
套
|
1
|
在電梯井道的頂層及底層裝有終端極限開關。當電梯因故障失控，轎廂發生沖頂或蹲底時，終端極限開關動作，發出報警信號并切斷控制電路，使轎廂停止運行
|
|
14
|
超重報警裝置
|
套
|
1
|
當轎廂內的壓力達到5公斤時，彈簧被壓下，微動開關斷開。通過電氣系統控制電機停止運行并輸出報警信號，這時只有減少轎廂內重到規定范圍內電梯才能關門、起動。
|
|
15
|
三相同步電動機
|
臺
|
1
|
|
|
16
|
轎廂風扇
|
臺
|
1
|
|
|
17
|
轎廂燈
|
臺
|
1
|
|
|
18
|
旋轉編碼器
|
只
|
1
|
安裝在電梯架頂部
|
|
19
|
隨行電纜
|
條
|
1
|
安裝在井道中
|
|
20
|
樓層召喚盒
|
塊
|
５
|
安裝在各樓層外部
|
|
21
|
轎廂內操縱盒
|
塊
|
1
|
安裝在電梯底座外部
|
|
22
|
樓層顯示
|
個
|
５
|
安裝在各樓層及底座外部
|
|
23
|
電氣控制板
|
塊
|
1
|
安裝在電梯架一側
|
|
24
|
報警蜂鳴器
|
只
|
1
|
安裝在電氣控制板上
|
|
25
|
交流接觸器
|
只
|
1
|
安裝在電氣控制板上
|
|
26
|
接線板
|
塊
|
1
|
安裝在電氣控制板上
|
|
27
|
極限開關（上、下）
|
只
|
6
|
安裝在井道上、下部
|
|
28
|
內六角扳手
|
套
|
1
|
|
|
29
|
活扳手150mm
|
把
|
1
|
|
|
30
|
軸用擋圈鉗 6#
|
只
|
1
|
|
|
31
|
尖嘴鉗
|
只
|
1
|
|
|
32
|
十字螺絲刀
|
只
|
2
|
Φ3、Φ6
|
|
33
|
一字螺絲刀
|
只
|
2
|
Φ3、Φ6
|
|
34
|
教學電梯使用說明書
|
冊
|
1
|
|
|
35
|
軟件等
|
套
|
1
|
|
