檢測與轉換技術實驗臺(配17種傳感器)
- [產品分類]：傳感器綜合實驗臺
- [規格型號]：TW-C917
- [產品價格]：詢價
- [參數下載]：
- [聯系電話]：021-55884002
- [QQ]：
- [微信]：
- 已有 6810 人關注該產品
產品詳情

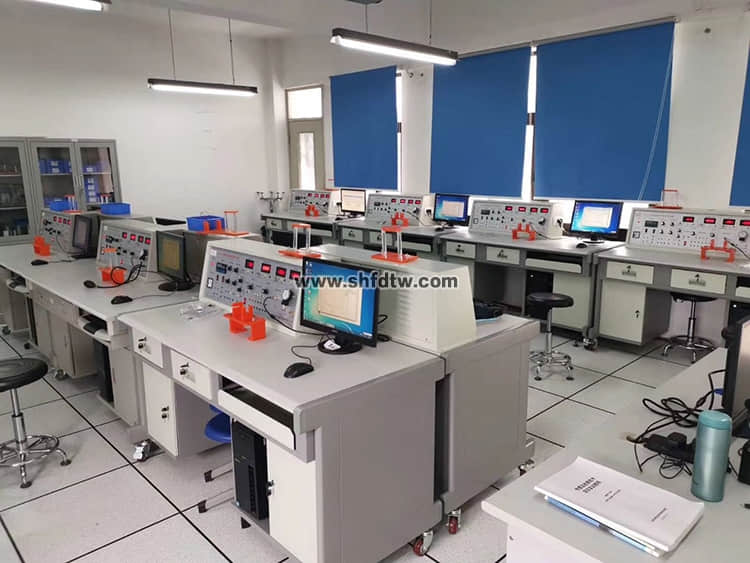

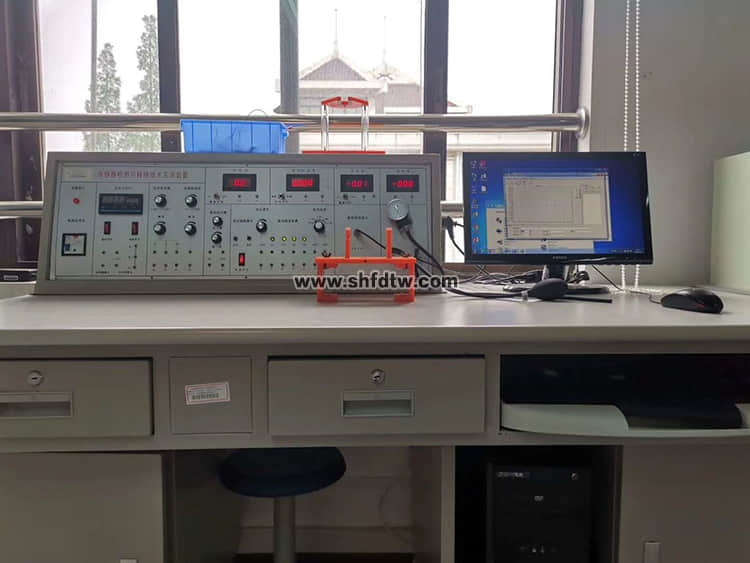

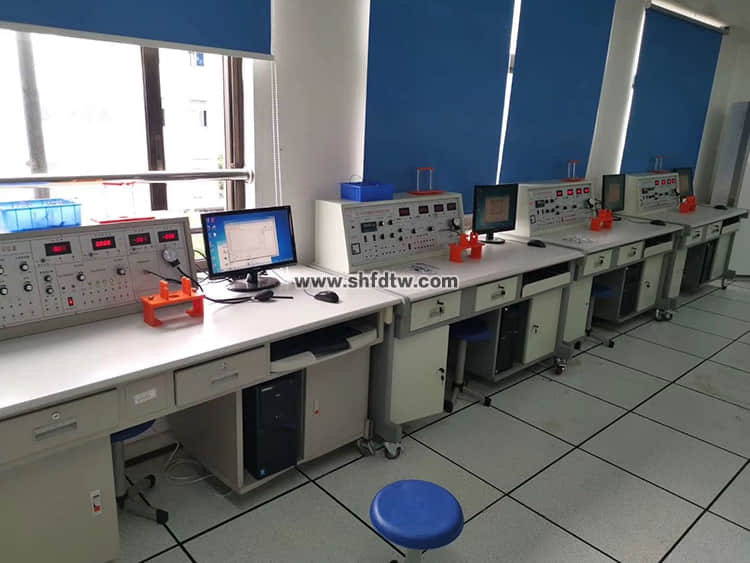

TW-C917型檢測與轉換技術實驗臺(配17種傳感器)
一、產品主要結構
實驗臺由主控臺、傳感器、實驗?zāi)K、位移臺架、數據采集卡及處理軟件、實驗臺桌六部分組成。
主控臺部分：提供高穩定的±5V、±15V、±2V-±10V（可調）、±2V-±24V（連續可調）、直流穩壓電源；二組溫度電源。主控臺面板裝有空氣開關、電壓、頻率、轉速顯示表；溫度表，溫度控制儀微機電源。低頻信號系統源1Hz-30Hz（可調）；音頻信號源0.4KHz-10KHz；差動放大器，氣壓表、儲氣箱；RS232計算機串行接口。
二、技術參數：
|
輸入電源
|
AC220V 50Hz
|
非線性誤差
|
≤ 5%
|
|
直流電源
|
± 5V ± 15V
|
測量精度
|
≤ 1%
|
|
穩壓系數
|
± 1%
|
功 耗
|
100VA
|
|
電壓紋波
|
≤ 10mV
|
輸出電流
|
1A
|
三、傳感器技術指標：
|
序號
|
實驗?zāi)K
|
傳感器名稱
|
量 程
|
精 度
|
|
1
|
電阻霍爾式傳感器
|
電阻式傳感器
|
± 2mm
|
±2%
|
|
2
|
霍爾式傳感器
|
≥ 2mm
|
0.1%
|
|
3
|
電容式傳感器
|
電容式傳感器
|
± 5mm
|
±1.3%
|
|
4
|
電感式傳感器
|
電感式傳感器
|
± 5mm
|
± 3%
|
|
5
|
光電式傳感器
|
光電式傳感器
|
0-2500 轉 /分
|
|
|
6
|
渦流式傳感器
|
渦流式傳感器
|
≥ 3mm
|
|
|
7
|
溫度式傳感器
|
溫度式傳感器
|
0-80OC
|
± 2%
|
|
8
|
|
磁電式傳感器
|
|
0.5V/m
|
|
9
|
壓電式加速度傳感器
|
壓電式加速度傳感器
|
1-30Hz
|
|
|
10
|
光纖式傳感器
|
光纖式傳感器
|
≥1.5mm
|
|
|
11
|
壓力傳感器
|
壓力傳感器
|
0-30kpa
|
± 2%
|
|
12
|
超聲波傳感器
|
超聲波傳感器
|
20-60cm
|
1cm
|
|
13
|
|
氣敏傳感器
|
|
|
|
14
|
|
濕敏傳感器
|
|
|
|
15
|
|
霍爾式轉速傳感器
|
0-2500轉/分
|
|
|
16
|
|
磁電測速傳感器
|
0-2500轉/分
|
|
|
17
|
|
渦流測速傳感器
|
0-2500轉/分
|
|
四、實驗內容：
實驗一：電阻式傳感器的單臂性能實驗
實驗二：電阻式傳感器的半橋性能實驗
實驗三：電阻式傳感器的全橋性能實驗
實驗四：單臂、半橋、全橋性能實驗
*實驗五：電阻式傳感器的震動實驗
*實驗六：電阻式傳感器的電子秤實驗
實驗七：變面積式電容傳感器特性實驗
實驗八：差動式電容傳感器特性實驗
*實驗九：電容傳感器的震動實驗
*實驗十：電容傳感器的電子秤實驗
實驗十一：差動變壓器的特性實驗
實驗十二：自感式差動變壓器的特性實驗
*實驗十三：差動變壓器的震動實驗
*實驗十四：差動變壓器的電子秤實驗
實驗十五：光電式傳感器的轉速測量實驗
實驗十六：光電式傳感器的旋轉方向測量實驗
實驗十七：接近式霍爾傳感器實驗
實驗十八：霍爾傳感器的轉速測量實驗
實驗十九：渦流傳感器的位移特性實驗
實驗二十：被測體材質對渦流傳感器特性的影響實驗
*實驗二十一：渦流式傳感器的震動實驗
實驗二十二：渦流式傳感器的轉速測量實驗
實驗二十三：溫度傳感器及溫度控制實驗（AD590）
實驗二十四：磁電式傳感器的特性實驗
實驗二十五：磁電式傳感器轉速測量實驗
*實驗二十六：磁電式傳感器的應用實驗
實驗二十七：壓電加速度式傳感器的特性實驗
實驗二十八：光纖傳感器的位移特性實驗
實驗二十九：光纖傳感器的振動實驗
實驗三十：光纖傳感器的轉速測量實驗
實驗三十一：壓阻式轉壓力傳感器的特性實驗
*實驗三十二：壓阻式傳感器的差壓測量
實驗三十三：超聲波傳感器的位移特性實驗
*實驗三十四：超聲波傳感器的應用實驗
實驗三十五：氣敏傳感器的原理實驗
實驗三十六：氣濕度式傳感器的原理實驗
備注：帶*號實驗為思考實驗
