教師控制臺的總電源的啟停、直流穩壓電源的輸出電壓（0-30V 可控，分辨率 0.1V）、恒流源(0-2A 可控，分辨率 0.01A)、信號源(頻率 1-2M 可控,分辨率 1HZ，波形選擇可控)、交流電源（低壓 1-30V 可控,分辨率 1V，高壓電源可控）等。

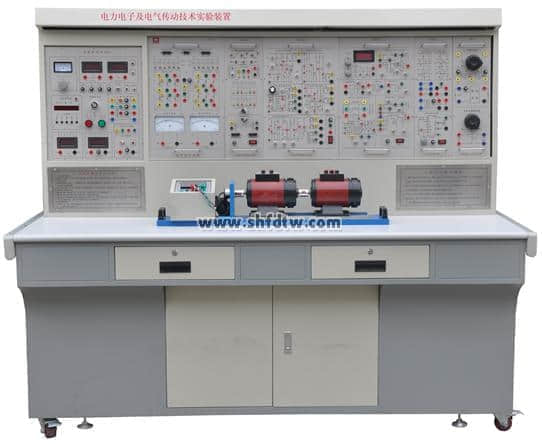

電力電子技術實訓裝置 36000元
（二）技術參數：
1、工作電源：三相五線 AC380V±10％ 50Hz
2、安全保護：漏電保護（動作電流≤30mA），過流保護，熔斷器保護
3、額定功率：0.5Kw
4、環境溫度：－10℃～40℃
5、相對濕度：≤85%
6、外形尺寸： L1600mm×W800mm×H1703mm 左右
7、功能：教師可以控制學生實驗臺的總電源（控制臺數大于等于 42 臺）、直流穩壓、恒流源、 信號源、交流電源。
8、采用無線控制：采用可移動式控制終端，實驗室無需布線，傳輸距離>20 米。
9、采用工業觸摸屏控制：尺寸：10 寸；分辨率：65536 色.
10、教師控制臺的總電源的啟停、直流穩壓電源的輸出電壓（0-30V 可控，分辨率 0.1V）、恒流源(0-2A 可控，分辨率 0.01A)、信號源(頻率 1-2M 可控,分辨率 1HZ，波形選擇可控)、交流電源（低壓 1-30V 可控,分辨率 1V，高壓電源可控）等。
11、控制方式：教師以密碼方式登陸系統，既可以全班統一控制；又可分組控制，也可解除控制由學生自由調節。
（三）產品結構：
1、該設備由主桌體、實訓屏、實驗?zāi)K組成。
2、主桌體：由桌身和桌面兩部分構成。
3、桌身：采用1.2mm優質冷軋鋼板做骨架，經過機械加工成型，表面噴彩色環氧塑粉。桌子的 底部采用4個帶剎車的萬向輪（萬向輪為3寸，帶邊剎，靜音、雙軸承、重型）。
桌面：采用25mm厚高密度纖維板，表面貼壓防火板（采用高硬度、耐磨、耐高溫、耐腐蝕、絕 緣及環保無毒防火板），PVC截面封邊，桌邊鴨嘴型設計。
4、實訓屏：實訓屏分上下兩部分，上部分掛箱（模塊）空位，以及一次回路的接線圖面板；下 部分是輸入電源狀態區、總電源控制區、實驗管理器、主電源電路、直流勵磁電源區、三相同步信 號區、線繞式異步電機轉子啟動電阻區、故障設置區，實訓屏內的主要電氣件均通過面板端子引出， 以便學生操作。
實訓模塊：采用掛箱式模塊化設計，配有故障設置裝置以及電路切換裝置。
5、實驗導線：根據實驗需要配有K2ABD51、KT4ABD51迭對插頭連線。
（四）配置與要求
|
N0.
|
配置名稱
|
技術說明
|
單位
|
數量
|
備注
|
|
1
|
電源控制屏
|
實訓屏主要為實訓提供各種電源，如三相交流電源、直流勵磁電源等。屏上還設有定時器兼報警記錄儀，供教師考核學生實訓之用。在實訓屏正面放模塊的大凹槽底部設有電源插座及19芯故障航空插座，電源插座為模塊提供電源和信號。在實訓屏兩側設有單相三線220V電源插座及三相四線380V電源插座。
|
套
|
1
|
|
|
2
|
實驗桌
|
桌身采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。桌子的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
桌面采用25mm厚高密度纖維板外貼進口防火板，PVC截面封邊，桌邊鴨嘴型設計。桌面具有耐磨、耐熱、耐污、耐煙灼、耐火、耐菌、防霉、抗靜電及易清潔等特點。
|
套
|
1
|
|
|
3
|
電機組
|
電機組安裝底座；旋轉編碼器；轉速顯示及輸出；并勵直流電動機接口；他勵直流發電機接口；直流測速發電機接口
|
套
|
1
|
|
|
4
|
電力電子1模塊
|
正橋主電路和反橋主電路分別由六只5A/1000V的晶閘管組成；三檔可供選擇的電抗器，分別為200mH、500mH和700mH ；±500V的直流電壓表、±5A的直流電流表，均為中零式
|
套
|
1
|
|
|
5
|
電力電子2模塊
|
觸發脈沖觀察孔、同步信號觀察孔、鋸齒波斜率調節與觀察孔；由KC04、KC41、KC42、4066等集成電路組成，可通過鈕子開關選擇雙窄脈沖或?qū)捗}沖，同時提供六路觸發脈沖功放電路（正橋和反橋）等；轉矩極性鑒別(DPT)、零電平檢測(DPZ)及邏輯控制器(DLC)
|
套
|
1
|
|
|
6
|
電力電子3模塊
|
電流反饋與過流保護(FBC+FA)、給定器(G)、轉速變換器(FBS)、反號器(AR)、電壓隔離器(TVD)、調節器I和調節器II
|
套
|
1
|
|
|
7
|
電力電子4模塊
|
單結晶體管觸發電路、正弦波同步移相觸發電路、鋸齒波同步移相觸發電路、單相交流調壓觸發電路、TCA785集成觸發電路
|
套
|
1
|
|
|
8
|
電力電子5模塊
|
三只相同的單相變壓器組成，容量77W，額定輸入電壓220V，額定輸出電壓55V；三柱鐵心結構的三相三繞組變壓器，每柱鐵心上都裝有高壓、中壓和低壓三個繞組，其額定值分別為127V/0.4A、63.6V/0.8A、31.8V/1.6A
|
套
|
1
|
|
|
9
|
電力電子6模塊
|
三組900Ω×2/0.41A瓷盤電阻；三組90Ω×2/1.3A瓷盤電阻
|
套
|
1
|
|
|
10
|
電力電子8模塊
|
SCR、MOSFET、IGBT、GTO、GTR電力電子器件；組成直流斬波電路所需的元器件和采用專用的PWM控制集成電路SG3525?？赏瓿山滩闹薪祲簲夭娐罚˙uck Chopper）、升壓斬波電路（Boost Chopper）、升降壓斬波電路（Boost-Buck Chopper）、Cuk斬波電路、Sepic斬波電路、Zeta斬波電路六種典型實驗
|
套
|
1
|
|
|
11
|
電力電子9模塊
|
提供耐壓AC63V的可調電容三組，調節范圍為0.1～0.9 uF、 0.47～4uF；0～99999.9Ω/2W十進制可調電阻一組；提供了一只0～250V/0.5KVA單相交流自耦調壓器，為相應的實驗提供可調電源；一個整流濾波電路以及0～90Ω/1.3A（串聯）
|
套
|
1
|
|
|
12
|
電力電子10模塊
|
功率器件驅動與保護電路實訓箱，其中包括GTO、GTR、MOSFET、IGBT四種自關斷器件的驅動和保護電路。
|
套
|
1
|
|
|
13
|
電力電子11模塊
|
可直接數字顯示電動機的轉速、輸出轉矩及輸出功率，可保存15組實驗數據；三相、四相、五相步進電動機的控制，能實現步進電機的單步運行、連續運行、預置步數運行、單拍、雙拍、單雙拍及電機可逆運行的功能
|
套
|
1
|
|
|
14
|
接觸器及控制1模塊
|
交流接觸器（線圈電壓220V）三只，熱繼電器一只，電子式時間繼電器（通電延時，工作電壓220V）一只，變壓器（220V/26V/6.3V）、整流電路、能耗制動電阻（10Ω/25W）各一組，帶燈按鈕（黃、綠、紅各一只）三只
|
套
|
1
|
|
|
15
|
測量儀表1模塊
|
智能電參數測試儀測量交直流電壓、電流外，還支持計量功能（包括功率、功率因數、頻率等數據）；支持交流寬頻（0-2MHz）防火板測試；數據存儲功能，每個表頭數據可以保存10組且斷電不清除。采用工業觸摸屏操，尺寸：7英寸；高亮度TFT液晶顯示屏800×480；200cd/㎡；觸摸屏：電阻式。數據存儲功能：每個表頭可以存儲10組數據，方便實驗記錄。教師計算機監控功能：教師可以選擇監控、調取任意學生臺的實時數據，方便實驗室管理；通訊方式：無線通訊。密碼登錄管理，可修改學生臺地址。有效值測量頻率范圍：10HZ-2MHZ。數模雙顯功能：同時用數字和模擬兩種方式顯示，點擊自動顯示放大等功能。
交流數字電壓表，測量范圍0～500V，量程自動判斷、自動切換，精度0.5級，四位數碼顯示。
交流電流表測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，四位數碼顯示。
直流數顯電壓表測量范圍0～1000V，分2V、20V、200V、1000V四檔，琴鍵開關切換，三位半數字顯示，輸入阻抗10MΩ，精度0.5級，具有超量程報警、指示及過壓保護功能。
直流數顯毫安表測量范圍0～2000mA，分20mA、200mA、2000mA三檔，直鍵開關切換，三位半數字顯示，精度0.5級，具有超量程報警、指示及過流保護功能。
|
套
|
1
|
|
|
16
|
產品配件包
|
|
套
|
1
|
|
|
1）
|
直流并勵發電機
|
220V 1.25A 1500r/min
|
臺
|
1
|
|
|
2）
|
直流他勵電動機
|
240W 220V 1.1A 1500r/min
|
臺
|
1
|
|
|
3）
|
三相鼠籠電動機
|
380V,180W,1430r\min,1.12A
|
臺
|
1
|
|
|
4）
|
三相鼠籠異步電動機
|
220V/△0.5A,100W,1420r\min
|
臺
|
1
|
|
|
5）
|
三相線繞式異步電動機
|
220V,1380r\min
120W,0.85A,具有轉子外接電阻端口
|
臺
|
1
|
|
|
6）
|
三相同步電機
|
220V,1500r\min,170W
|
臺
|
1
|
|
|
7）
|
單相電容起動異步電動機
|
220V、1.45A、90W、1400r\min、C=35uF
|
臺
|
1
|
|
|
8）
|
校正直流測功機
|
220V、2A、350W、1500r\min
|
臺
|
1
|
|
|
9）
|
雙蹤示波器
|
|
臺
|
1
|
|
|
10）
|
保險絲
|
5*20/2A
|
個
|
10
|
|
|
11）
|
保險絲
|
6*30/5A
|
個
|
10
|
|
|
12）
|
學生凳組件
|
塑鋼凳面(藍）+鐵質凳
|
張
|
2
|
|
|
13）
|
產品說明書
|
|
本
|
1
|
|
|
17
|
產品配線包
|
|
套
|
1
|
|
|
1）
|
迭對插頭連線
|
K2ABD5140cm 黃色，
|
條
|
5
|
|
|
2）
|
迭對插頭連線
|
K2ABD5140cm 藍色
|
條
|
5
|
|
|
3）
|
迭對插頭連線
|
K2ABD51 40cm 綠色
|
條
|
5
|
|
|
4）
|
迭對插頭連線
|
K2ABD51 40cm 紅色
|
條
|
5
|
|
|
5）
|
迭對插頭連線
|
K2ABD51 40cm 黑色
|
條
|
5
|
|
|
6）
|
迭對插頭連線
|
K2ABD51 1M 黑色
|
條
|
5
|
|
|
7）
|
迭對插頭連線
|
K2ABD51 1M 紅色
|
條
|
5
|
|
|
8）
|
迭對插頭連線
|
KT4ABD51 1M 黑色
|
條
|
10
|
|
|
9）
|
迭對插頭連線
|
KT4ABD51 1M 紅色
|
條
|
10
|
|
|
10）
|
迭對插頭連線
|
KT4ABD51 1M 黃色
|
條
|
10
|
|
|
11）
|
迭對插頭連線
|
KT4ABD51 1M 蘭色
|
條
|
10
|
|
|
12）
|
迭對插頭連線
|
KT4ABD51 1M 綠色
|
條
|
10
|
|
|
13）
|
故障連接線
|
兩頭WS24J19TQ航空插頭，長1.5米
|
條
|
4
|
|
|
14)
|
電機組連接線
|
SX-911C-Ⅱ.LL-02
|
條
|
1
|
|
|
15)
|
電腦電源線
|
1.5米，黑色，母插
|
條
|
1
|
|
|
16)
|
數據排線
|
20P, 800mm
|
條
|
2
|
|
|
17)
|
數據排線
|
10P, 1000mm
|
條
|
1
|
|
（五）實訓項目（設備必須能夠完全實現下面所列舉的實訓項目）
1、單結晶體管觸發電路及單相半波可控整流電路實訓
2、正弦波同步移相觸發電路實訓
3、鋸齒波同步移相觸發電路實訓
4、單相橋式半控整流電路實訓
5、單相橋式全控整流電路實訓
6、單相橋式有源逆變電路實訓
7、三相半波可控整流電路的研究
8、晶閘管三相半波有源逆變電路的研究
9、三相橋式半控整流電路實訓
10、三相橋式全控整流及有源逆變電路實訓
11、單相交流調壓電路實訓
12、三相交流調壓電路實訓
13、單相并聯逆變電路實訓
14、直流斬波電路實訓
15、功率場效應晶體管(MOSFET)的主要參數測量
16、功率場效應晶體管(MOSFET)的驅動電路研究
17、絕緣柵雙極型晶體管(IGBT)特性及其驅動電路的研究
18、電力晶體管(GTR)驅動電路的研究
19、電力晶體管(GTR)的特性研究
20、直流斬波電路(升壓斬波、降壓斬波)的性能研究
21、單相交直流變頻電路的性能研究
22、半橋型開關穩壓電源的性能研究
23、電流控制型脈寬調制開關穩壓電源研究
24、直流斬波電路(Buck-Boost 變換器)的研究
25、采用自關斷器件的單相交流調壓實訓
26、全橋 DC/DC 變換電路實訓
27、整流電路的有源功率因數校正實訓
28、軟開關實訓
29、晶閘管直流調速系統參數和環節特性的測定實訓
30、晶閘管直流調速主要單元調試實訓
31、不可逆單閉環直流調速系統靜特性的研究
32、雙閉環晶閘管不可逆直流調速系統實訓
33、邏輯無環流可逆直流調速系統實訓
34、雙閉環控制的直流脈寬調速系統(PWM) 實訓
35、雙閉環三相異步電機調壓調速系統實訓
36、雙閉環三相異步電機串級調速系統實訓
37、控制系統的瞬態響應及其穩定性分析實訓
38、頻率特性的測量實訓
39、線性系統串聯校正的模擬研究
40、曲型非線性環節的模擬
