YY-18型透明液壓傳動演示系統
一、產品簡介
社域?yàn)榱吮M快的適應各個領的發展，培養出大理的掌握液壓傳動基礎知識和實際操作技能的技術工人、技術員、工程師、輸送到會主義建設的各條戰線。我公司根據《液壓傳動》、《液壓原理》、《機械基礎》、等教材內容要求和國內液壓元件特點，參考國外先進技術，經過多年的努力探索，我們以理論為依據，以實驗為手段，采用高精密度加工工藝，克服了透明有機塑料具有熱塑性，容易變形，機械強度差，而液壓元件表面光潔度，結構精度要求高的一系列實際困難，最終研制成功YY-18型透明液壓傳動演示系統。它填補了技術、中專、大專院校的液壓傳動通用教學設備的國家空白，并于1995年獲得了國家專利（專利號：ZL952145995）。
該產品曾多次參加國家教委舉辦的全國性教學儀器展示訂貨會，在會上獲得了國家教委，浙江省教委領導同志的好評與廣大老師的喜愛，現已有全國各省市的200多所學校選擇與使用了我公司的產品，卓越的產品性能，誠實的經營作風，獲得了廣大學校領導、教授、老師的信賴，并為我們的產品改進與發展提供了大量寶貴意見與建議。YY-18型透明液壓傳動演示系統（99款）與透明液壓傳動實驗室成套設備推出之際，特向他們致以崇高的敬意。
各種機械對液壓傳動的要求是多種多樣的，一般多是由方向控制回路，壓力控制回路，速度控制回路，順序控制回路等基本功能回路組成。本演示系統通過對以上四大基本功能的十八種基本控制回路的實驗演示（擴展實驗可達60種），使學生能熟識二十多種常用液壓元件的結構，性能及用途，掌握十幾種基本回路的工作過程及原理，提高學生故障處理及解決問題的能力，在實驗演示中得到啟發，引發興趣，利用它可以對本產品所提供的各種元件容限內的其它油路進行實驗（如圖設計，畢業設計）。
本產品價格僅為進口同類產品的一半，而其功能由于參考了國內液壓元件特點，因此，更加適合于國內的教學要求。本系統采用透明液壓元件，組合插式結構，活動油路接頭，通用電氣線路，利用附配工具材料，參照實驗指導書，可以方便的進行各種常用液壓傳動的控制，實驗及測試，可以讓學生了解油路及液壓元件內部的原理，結構及工作過程，是液壓傳動教學的理想設備。
二、主要技術指標:
1.電源：220V 50Hz (市電)
2.演示臺外形尺寸：1200mm（長）×600mm（寬）×1800mm（高）。
3.油泵電機：Z-400 直流電動機，功率：400W 并配專用穩壓直流電機調速器，調速范圍：0-2000RMP
4.演示實驗油路液流要求壓力僅需0.3-0.5Mpa (油泵最高壓力：Pmax＝1.5Mpa)
5.液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB。

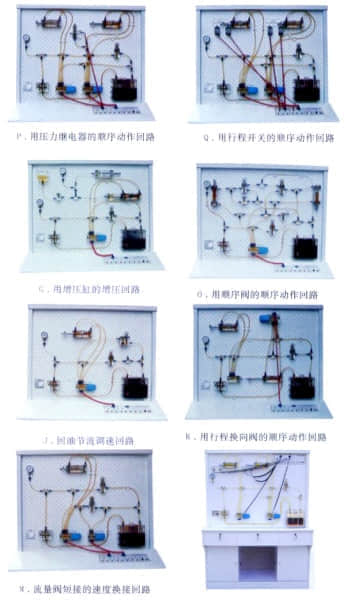

三、十八種基本液壓傳動控制回路

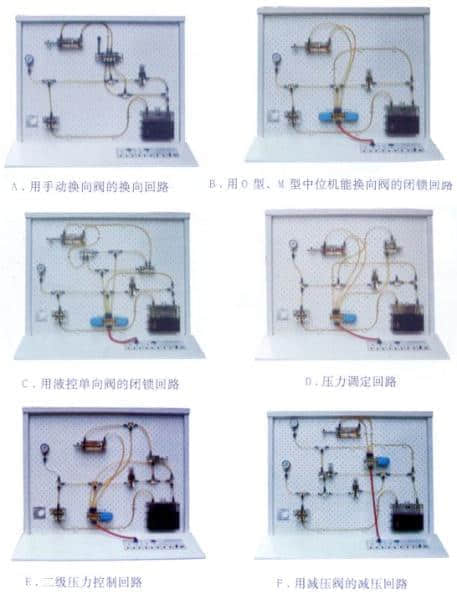

1.用換向閥的換向回路
2.用“O”型機能換向閥的閉鎖回路
3.用液控單向閥的閉鎖回路
4.壓力調定回路
5.二級壓力回路
6.用減壓閥的減壓回路
7.用增壓缸的增壓回路
8.用換向閥的卸載回路

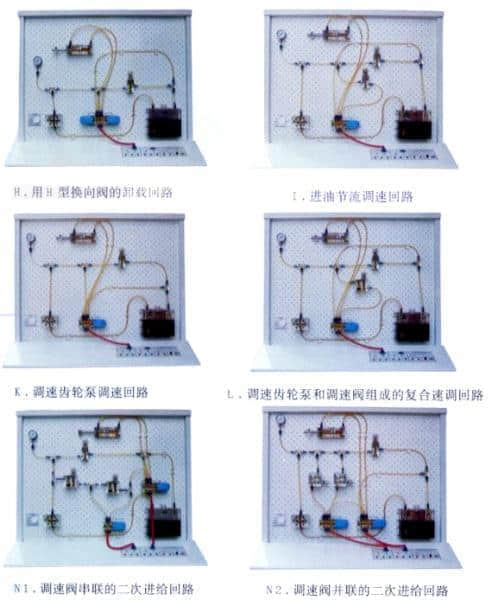

9.進油節流調速回路
10.回油節流調速回路
11.調速齒輪泵調速回路
12.調速齒輪泵和調速閥的復合調速回路
13.流量閥短接的速度換接回路
14.二次進給回路
15.用順序閥的順序動作回路
16.用壓力繼電器的順序動作回路
17.用電器行程開關的順序動作回路
18.用行程閥的順序動作回路

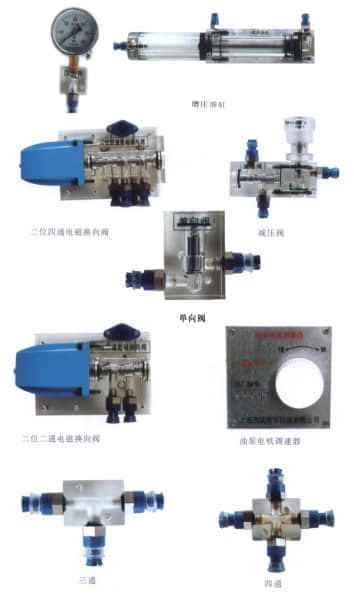

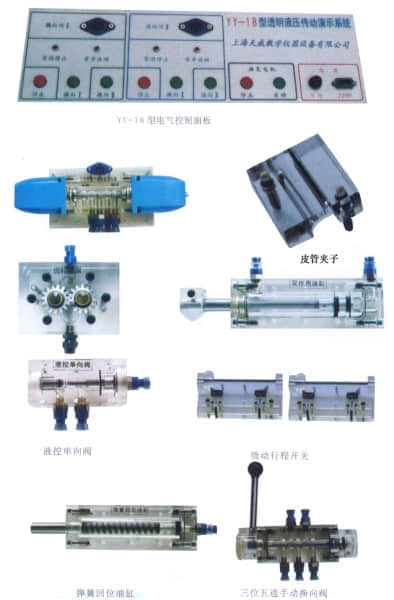

YY-18型透明液壓傳動演示系統配置清單
|
序 號
|
名 稱
|
單 位
|
數 量
|
備 注
|
|
01
|

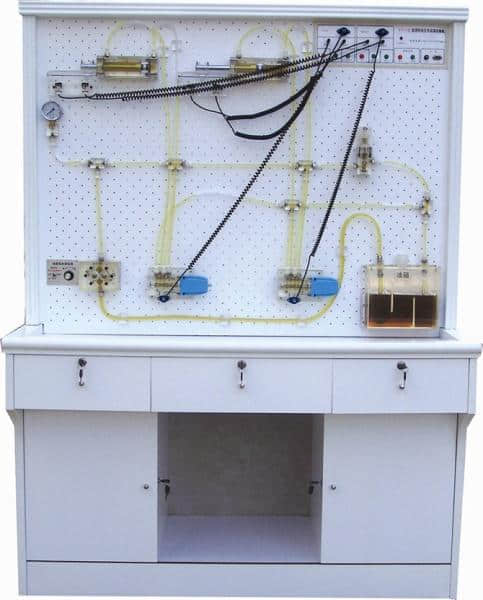

YY-18型實驗演示臺 |
臺
|
1
|
|
|
02
|
YY-18型電氣線路面板 |
件
|
1
|
安裝演示臺上
|
|
03
|
拖動電機及調節器速電路 |
套
|
1
|
安裝演示臺上
|
|
04
|

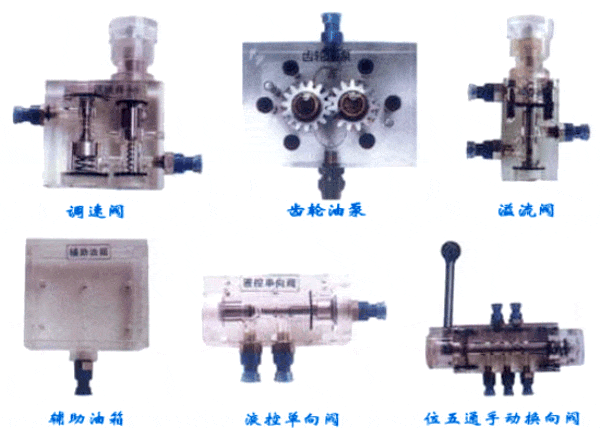

齒輪油泵 |
只
|
1
|
臺上透明元件
|
|
05
|
油箱 |
只
|
1
|
臺上透明元件
|
|
06
|
輔助油箱 |
只
|
1
|
組合透明元件
|
|
07
|
行程開關組件（常開、常閉） |
只
|
2
|
組合透明元件
|
|
08
|
雙作用油缸（帶撞塊） |
只
|
2
|
|
|
09
|
彈簧回位油缸 |
只
|
1
|
組合透明元件
|
|
10
|
增壓油缸 |
只
|
1
|
組合透明元件
|
|
11
|
單向閥 |
只
|
2
|
組合透明元件
|
|
12
|
液控單向閥 |
只
|
2
|
組合透明元件
|
|
13
|
溢流閥 |
只
|
2
|
組合透明元件
|
|
14
|
節流閥 |
只
|
1
|
組合透明元件
|
|
15
|

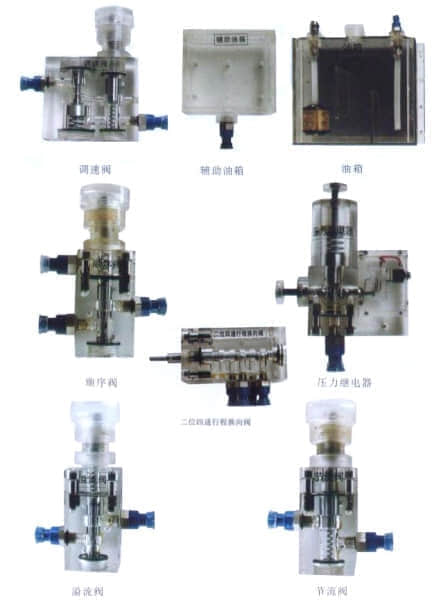

調速閥 |
只
|
2
|
組合透明元件
|
|
16
|
順序閥 |
只
|
2
|
組合透明元件
|
|
17
|
減壓閥 |
只
|
1
|
組合透明元件
|
|
18
|
二位二通電磁換向閥 |
只
|
1
|
組合透明元件
|
|
19
|
二位四通電磁換向閥 |
只
|
2
|
組合透明元件
|
|
20
|
“O”型三位四通電磁換向閥 |
只
|
1
|
組合透明元件
|
|
21
|
“H”型三位四通電磁換向閥 |
只
|
1
|
組合透明元件
|
|
22
|
“M”型三位四通電磁換向閥 |
只
|
1
|
組合透明元件
|
|
23
|
二位四通行程換向閥 |
只
|
1
|
組合透明元件
|
|
24
|
三位五通手動換向閥 |
只
|
1
|
組合透明元件
|
|
25
|

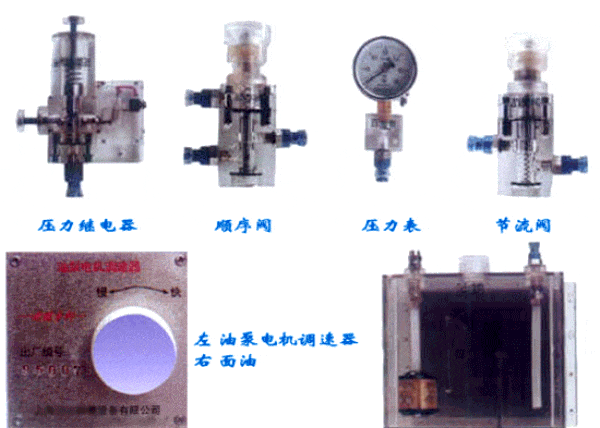

壓力繼電器 |
只
|
1
|
組合透明元件
|
|
26
|
壓力表 |
只
|
3
|
組合透明元件
|
|
27
|

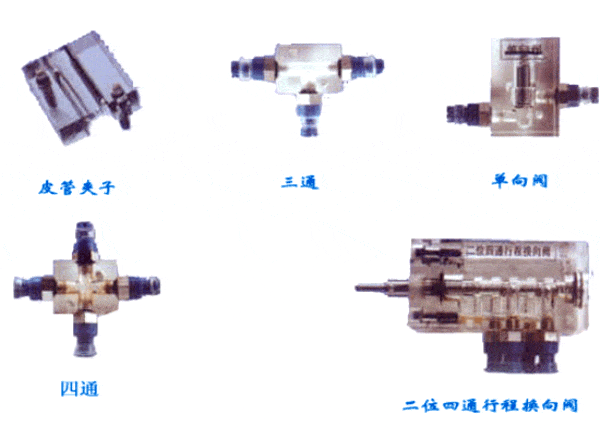

皮管夾子 |
只
|
10
|
組合透明元件
|
|
28
|
三通 |
只
|
12
|
組合透明元件
|
|
29
|
四通 |
只
|
5
|
組合透明元件
|
|
30
|
220V電源插頭線 |
條
|
1
|
電 器 配 件
|
|
31
|
電磁閥通用連結線 |
條
|
3
|
電 器 配 件
|
|
32
|
壓力繼電器插頭線 |
條
|
1
|
電 器 配 件
|
|
33
|

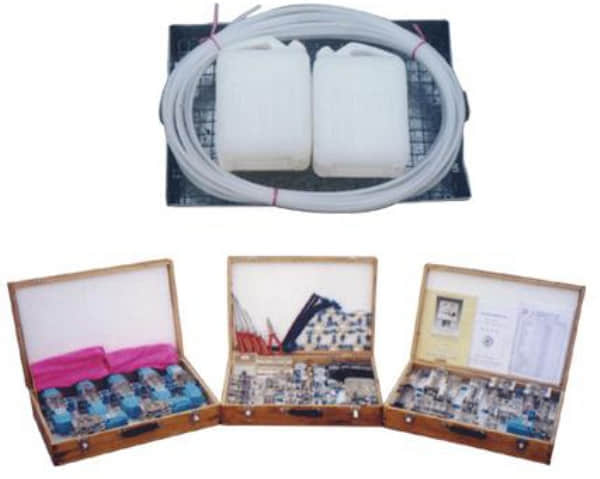

實驗檢修工具盒 |
盒
|
1
|
|
|
34
|
檢修備用配件盒 |
盒
|
1
|
|
|
35
|
毛巾 |
條
|
5
|
附 件
|
|
36
|
透明液壓皮管 |
米
|
30米
|
附 件
|
|
37
|
專用液壓油 |
壺
|
1
|
附 件
|
|
38
|
油盤(配濾油網) |
只
|
1
|
附 件
|
|
39
|
透明液壓演示系統使用手冊 |
冊
|
1
|
資 料
|
|
40
|
透明液壓演示系統裝箱清單 |
份
|
1
|
資 料
|

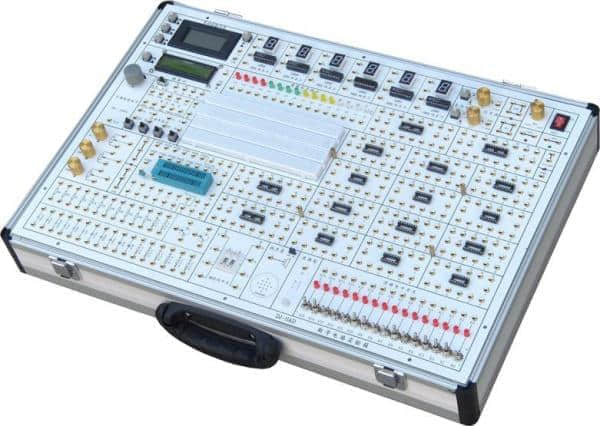

PLCX可編程控制器實驗箱
一、產品特點
1、PLC主機采用西門子S7系列CPU226，功能上完全滿足目前高等院校的PC教學要求。也可按照用戶要求，使用其他品牌的PC主機，如三菱、歐姆龍、松下、富士等，而實驗?zāi)K不作改動。
2、采用模塊化設計，包括PLC主機模塊和14個實驗?zāi)K。各模塊間相互獨立。在主機模塊中，所有輸入輸出端口都通過導線連接到實驗板上的鍍金孔上，各實驗?zāi)K都有獨立的輸入、輸出、公共端，這樣在實驗時只需連接所用到的端口。用戶可方便擴展自己的模塊，也為以后實驗系統的升級提供了保障。也可根據用戶要求，更改不同的實驗?zāi)K。
3、較多地采用了實物產品，提高了實驗的真實程度，確保了實驗的實用性。
（1）采用步進電機、減速步進電機、直流電機和減速直流電機等四種電機，其中減速步進電機配有單片機控制的伺服電路，運轉平滑、精確，噪聲小；
（2）使用了十個繼電器，并在實驗板上畫有繼電器的正反轉接法示意圖，讓學生理解并掌握繼電器在正反轉控制電路中的使用方法；
（3）使用了十二個傳感器，可完成閉環控制實驗，如電梯、刀庫等實驗。
4、實驗項目由基本指令實驗，常用功能指令實驗、綜合實驗三部分組成。在實驗項目設計開發中根據用戶的要求和建議，使實驗由簡到難，從而達到一個循序漸進的學習過程。實驗項目也充分貼近實際應用和教學大綱的要求。
5、在實驗箱的設計中留出了所有的輸入、輸出、公共端子，用戶可方便擴展自己的模塊，以及以后實驗系統的升級。
6、配備MCGS工控組態軟件，可直觀地進行PLC的基本指令練習、多個PLC實際應用的模擬實驗及實物實驗，所有實驗均有組態棒圖進行動態跟蹤，實驗對象形象逼真，接近工業現場的實際應用，通過本裝置的訓練，使學生很快就能適應現場的實際操作。
7、實驗項目豐富，擴展靈活，使用可靠，在教學活動或項目開發中易于使用和維護，是目前國內市場上一款性價比極高的PLC教學實驗設備。
二、技術性能
1、輸入電源：AC: 220V 50HZ ，有漏電保護開關
2、工作環境溫度：-10-55℃ 相對濕度<85%(25℃)
3、主機（推薦配置）：
西門子CPU226（6ES7216-2BD23-0XB8） 輸入24點、輸出 16點;
4、輸出24V、2A。過流、過載、過壓保護
三、實驗內容
可完成六類指令實驗:
第一類 基本指令實驗
第二類 定時器及計數器指令實驗
第三類 移位寄存器指令實驗
第四類 置位/復位及脈沖指令實驗
第五類 跳轉指令實驗
第六類 常用功能指令實驗
可完成十三個模塊控制實驗項目：
1.交通信號燈的自動控制
2.機械手的自動控制
3.加工中心刀庫捷徑方向選擇控制 [轉盤的轉動由步進電機控制（步進電機由單片機控制），轉盤位置由霍爾開關來檢測支持自動識別當前位,自動糾正定位誤差]
4.驅動步進電機的控制
5.舞臺藝術燈飾的控制
6.四層電梯的控制（有實物電機控制，可以動態觀察電梯的運行過程）
7.LED數碼管顯示控制實驗
8.交流電機Y/Δ形起動的控制（電機通過小直流電機模擬轉動）。
1、輸入電源：AC: 220V 50HZ ，有漏電保護開關
2、工作環境溫度：-10-55℃ 相對濕度<85%(25℃)
3、主機（推薦配置）：
西門子CPU226（6ES7216-2BD23-0XB8） 輸入24點、輸出 16點;
4、輸出24V、2A。過流、過載、過壓保護
三、實驗內容
可完成六類指令實驗:
第一類 基本指令實驗
第二類 定時器及計數器指令實驗
第三類 移位寄存器指令實驗
第四類 置位/復位及脈沖指令實驗
第五類 跳轉指令實驗
第六類 常用功能指令實驗
可完成十三個模塊控制實驗項目：
1.交通信號燈的自動控制
2.機械手的自動控制
3.加工中心刀庫捷徑方向選擇控制 [轉盤的轉動由步進電機控制（步進電機由單片機控制），轉盤位置由霍爾開關來檢測支持自動識別當前位,自動糾正定位誤差]
4.驅動步進電機的控制
5.舞臺藝術燈飾的控制
6.四層電梯的控制（有實物電機控制，可以動態觀察電梯的運行過程）
7.LED數碼管顯示控制實驗
8.交流電機Y/Δ形起動的控制（電機通過小直流電機模擬轉動）。
9.液體混合裝置的自動控制（攪拌機通過小直流電機模擬轉動）。
10.水塔水位俱自動控制
11.四級傳送帶的模擬運行
12.郵件分揀系統的模擬運行
10.水塔水位俱自動控制
11.四級傳送帶的模擬運行
12.郵件分揀系統的模擬運行
13．裝配流水線控制
實驗箱配合指導書可撐握下列指令的應用,清單如下：
基本指令
1.取指令2.取反指令3.與指令4.與非指令5.或指令6.或非指令7.輸出指令8.求反輸出指令9.電路塊與指令10.電路塊或指令11.定時器指令12.計數器指令
功能指令:
1 空操作指令2. 結束指令3. 互鎖指令4. 互鎖清除指令5. 跳轉指6.跳轉結束指令7. 鎖存指令8. 前沿微分指令9. 后沿微分指令10. 逐位移位指令11. 通道移位指令12. 高速定時器指令13. 可逆計數器指令14. 通道數據比較指令15. 數據傳送指令16. 數據求反傳送指令17.置位進位位指令18. 復位進位位指令19. 加法指令20. 減法指令21. 乘法指令22. 除法指令23. 十進制數轉換為二進制數指令24. 二進制數轉換為十進制數指令25. 譯碼指令26. 編碼指令等。
幾個基本電路的編程：
常用啟動/停止電路
延時接通/斷開電路（計數器的應用）
閃爍電路
移位寄存器的應用
實驗箱配有實驗指導書,連接線,下載電纜等附件,免費提供軟件及實驗程序。
實驗箱配合指導書可撐握下列指令的應用,清單如下：
基本指令
1.取指令2.取反指令3.與指令4.與非指令5.或指令6.或非指令7.輸出指令8.求反輸出指令9.電路塊與指令10.電路塊或指令11.定時器指令12.計數器指令
功能指令:
1 空操作指令2. 結束指令3. 互鎖指令4. 互鎖清除指令5. 跳轉指6.跳轉結束指令7. 鎖存指令8. 前沿微分指令9. 后沿微分指令10. 逐位移位指令11. 通道移位指令12. 高速定時器指令13. 可逆計數器指令14. 通道數據比較指令15. 數據傳送指令16. 數據求反傳送指令17.置位進位位指令18. 復位進位位指令19. 加法指令20. 減法指令21. 乘法指令22. 除法指令23. 十進制數轉換為二進制數指令24. 二進制數轉換為十進制數指令25. 譯碼指令26. 編碼指令等。
幾個基本電路的編程：
常用啟動/停止電路
延時接通/斷開電路（計數器的應用）
閃爍電路
移位寄存器的應用
實驗箱配有實驗指導書,連接線,下載電纜等附件,免費提供軟件及實驗程序。
