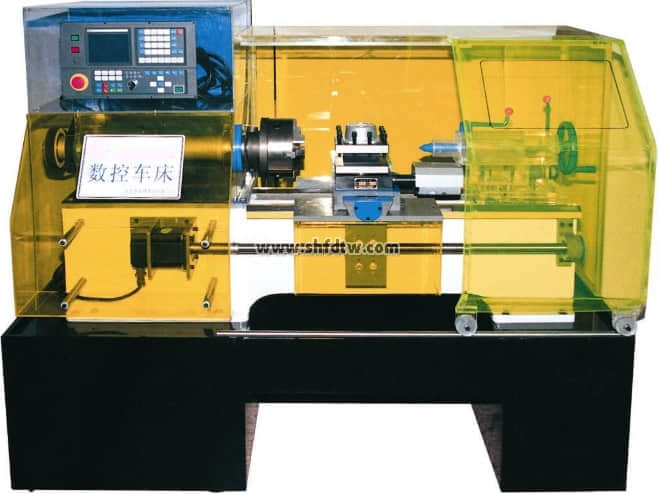

TW-CKC6136型透明數控教學車床

TW-CK6136型車床是上海天威教學新研制的教學科研用數控機床。采用四工位自動回轉刀架,可以加工φ30mm的鋁合金或PVC材料,通過編程對各種軸類，盤類等塑料零件能自動完成任務，如外圓柱面，圓錐面，圓弧面，螺紋等工件的削加工，并能進行切槽，鉆機等工作。

TW-CKC6136型透明數控教學車床是典型的機電一體化產品，采用穩定可靠的華新車床用數控系統，該系統是國內從外置到內核與日本FANUC系統兼容。硬件配置具有相當?shù)膭傂?、?qiáng)度及制造精度；同時，其外形美觀大方，主軸箱蓋及防護體采用有機透明材料制作而成，使機床主要內部結構及傳動線路一目了然，是各相關科研院所、高職學院及技術學校理想的實驗設備。

TW-CKC6136型透明數控教學車床用途：

1.相關專業科研院所對現代加工（數控及CAD/CAM）技術研究的實踐驗證；

2.各類高等院校及中級技術學校的數控技術應用、機電一體化及自動控制專業學生的綜合實驗；

3.各類高等院校及中級技術學校的機制、模具及其他相關專業數控技術的課堂輔助教學和教學實訓；

4.開展數控機床結構及控制原理、數控編程及機床操作、CDA/CAM等專業課程專項培訓。

TW-CKC6136型透明數控教學車床特點：

1.穩定可靠的華新專用車床數控系統；

2.全自動四工位數控回轉刀架，能滿足較復雜零件的刀具使用要求；

3.縱、橫向精密滾珠絲杠進給，混合式步進電機驅動，重復定位精度高，轉矩大；

4.采用變頻調速電機驅動主軸，實現無級調速，保證切削線速度穩定；

5.操作方便舒適，符合現代人機工程學的優化思想；

6.車削PVC材料時，采用空氣（風）冷卻，保持工作環境清潔，無工業污染；

7.外型美觀大方，彰顯實驗場所品質。

TW-CKC6136型透明數控教學車床數控系統主要功能：

1.國內一家從外置到內核與日本FANUC兼容的系統；

2.系統采用硬件插補技術，快進速率可達12米/分；

3.具有程序記憶和預讀功能，提前譯碼，使機床加工平滑流暢；

4.控制度高，脈沖當量為1μ（0.001mm）；

5.有串行RS232通訊接口功能，可與計算機聯機通訊；

6.采用電子齒輪比，簡化傳動結構，提高機床工作精度。

7.系統具有軟、硬件限位，保證工作安全；

8.采用多層印刷電路板技術，表貼技術，門陣技術等，使性能優越，運行可靠。

TW-CKC6136型透明數控教學車床主要技術參數：

附件工具清單
