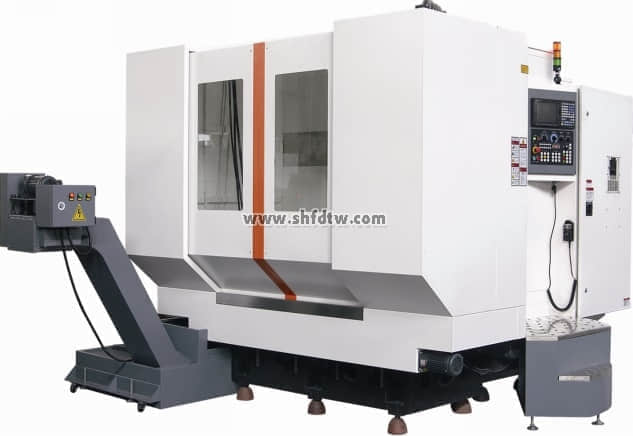

TW-H50臥式加工中心
TW-H50技術參數
|
項目
|
單位
|
規格
|
|
工作臺
|
工作臺尺寸
|
mm
|
500*500
|
|
T型槽（槽數*槽寬*槽距）
|
mm
|
5*18*100
|
|
工作臺中心尺寸
|
mm
|
120
|
|
工作臺最大載重
|
kg
|
500
|
|
行程
|
X/Y/Z軸行程
|
mm
|
800/600/650
|
|
主軸端面至工作臺中心距離
|
mm
|
100-750
|
|
主軸中心至工作臺距離
|
mm
|
50-650
|
|
主軸
|
主軸錐孔
|
|
BT50
|
|
主軸轉速
|
rpm
|
6000
|
|
主軸傳動方式
|
|
皮帶傳動
|
|
主軸電機
|
主軸電機
|
kw
|
22-26
|
|
扭矩
|
1500轉內連續額定扭矩為140N.m
|
|
進給率
|
切削進給（X/Y/Z軸）
|
mm/min
|
1～10000
|
|
快速進給（X/Y/Z軸）
|
mm/min
|
24000/24000/24000
|
|
精度
|
線性軸定位精度
|
mm
|
0.005
|
|
線性軸重復定位精度
|
mm
|
0.003
|
|
回轉軸定位精度
|
s
|
±5
|
|
回轉軸重復定位精度
|
s
|
±2
|
|
自動換刀系統
（選配）
|
刀具數量
|
T
|
24（可選配40）
|
|
換刀方式
|
|
刀臂式
|
|
最大刀具直徑
|
mm
|
Φ125（φ250鄰空）
|
|
最大刀具長度
|
mm
|
350
|
|
最大刀具重量
|
kg
|
10
|
|
刀柄形式
|
|
BT50
|
|
換刀時間
|
s
|
8（T-T）
|
|
其他
|
空壓需求
|
kg/cm2
|
5-7
|
|
冷卻泵
|
w
|
1270
|
|
電源需求
|
kva
|
30
|
|
機臺重量
|
kg
|
10000
|
|
占地面積（長*寬）
|
mm
|
5024*3390（含水箱）
|
機床機械指標
1、機床結構
機床的主要基礎件，采用高抗拉強度鑄鐵，在結構上進行優化設計，具有較高的靜態剛度。
主軸具有高剛性結構，機械效率高，可作高精度的重切削加工。
主軸電機采用了交流伺服技術，可實行無級變速正反轉
三軸滾珠絲桿采用了預拉伸結構，使三軸具有較好的動態剛度和抵抗熱變形能力
三軸采用日本高精度等級重載線性滑軌，適合高速切削，剛性強，效率高
三軸滾珠螺桿和驅動伺服馬達直接傳動,無傳動累積誤差,重復及定位精度高
自動換刀結構,換刀迅速,動作平穩
機床所有零部件和各種計量單位全部符合國際單位(ISO)標準
2、機床防護
機床防護裝置安全、齊全、可靠
機床噪音：符合國家標準，75db
電控柜密封防塵防水，等級IP65
3、潤滑系統
采用TZ電動潤滑裝置，對各滑動面及滾珠絲桿進行定量注滑潤滑
注油時間間隔和注油量可調，確保各個潤滑點得到100%注油
油位過低（缺油）時機床顯示報警
潤滑油選用68#導軌潤滑油
潤滑箱容積4升
潤滑泵電壓220V，電機輸出功率25W，最大壓力2.5Mpa吐出流量110Ml/min
4、冷卻系統
冷卻系統容積240L
斯特爾冷卻泵，電機功率P1：1270W、P2：1030W，流量5 m3/h，Hmax：48m
切削冷卻為萬向噴頭噴射冷卻液
5、氣動系統
氣動系統裝有三點組合，壓力開關、電磁閥等，實現氣動換刀，主軸吹氣，壓力6-8KG/C㎡，流量220L/MIN，外接氣槍，可對工作區域進行清潔
6、電氣系統
標準系統具有完善可靠的聯鎖、安全保護和故障自診斷報警功能
配有RS232標準通訊接口，可用計算機軟盤進行程序的儲存
（根據用戶的要求可提供相應的軟件）
可根據用戶要求選擇其它的系統
主要配置明細表
|
品名
|
規格
|
產地
|
廠商
|
|
控制系統
|
M70A
|
日本
|
三菱
|
|
主軸電機
|
SJ-V26-01T
|
|
伺服電機
|
X軸
|
HF453S
|
|
Y軸
|
HF453BS
|
|
Z軸
|
HF703S
|
|
第四軸
|
HF303S
|
|
滾珠絲桿
|
X軸
|
R50-1760-FDI-0.008
|
日本
|
THK
|
|
Y軸
|
R50-1495-FDI-0.008
|
|
Z軸
|
R50-1358-FDI-0.008
|
|
導軌
|
X軸/ Y軸
|
SRG45
|
|
Z軸
|
SRG55
|
|
絲桿聯軸器
|
X軸/Y軸/Z軸
|
BK3/200/Φ35-Φ35
|
臺灣
|
靖鈦
|
|
軸承
|
40TAC90BP4
|
日本
|
NSK
|
|
主軸
|
BT50/6000rpm
|
臺灣
|
普森
|
|
刀庫
|
BT50/24T（圓盤刀臂式）
|
臺灣
|
吉輔
|
|
轉臺
|
HIT500
|
臺灣
|
旭陽
|
|
變壓器
|
50KWA
|
合資
|
羅宏
|
|
冷卻泵
|
CBK 4-50/5
|
臺灣
|
STAIRS
|
|
液壓站
|
SHD-342
|
臺灣
|
七洋
|
|
電器元件
|
|
德國
|
施耐德
|
|
氣動元件
|
|
臺灣
|
金器
|
|
潤滑系統
|
|
中日合資
|
河谷
|
|
伸縮護罩
|
TW-H50三軸不銹鋼全罩式
|
臺灣
|
宜德
|
|
排屑裝置
|
鏈板排屑+螺桿排屑*2
|
|
|
