軌道交通信號基礎設備及控制電路實訓演練平臺
“軌道交通信號基礎設備及控制電路實訓演練平臺”系列產品是采用主流的鐵路和地鐵實物室外信號設備、室內繼電組合控制電路及模塊，結合現代化的計算機GUI人機界面、多語種動態仿真演示技術開發的一系列集成化、最接近于實際的國際版實訓演練練功平臺。
該系統以實物信號設備為基礎，為國內外鐵路和城軌信號工、安裝和工程施工人員建立了實踐實訓的平臺。實訓內容以崗位的實際操作要求確定實訓情境，培養學生在實訓系統中學習、拆解、維護軌道交通信號設備，鍛煉學生設備安裝、維護施工、組合配線、導通試驗和故障處理等綜合能力，培養軌道交通信號工及設備維護人員綜合職業素質。

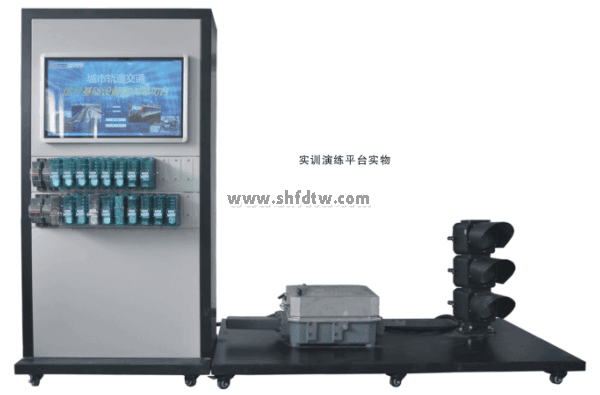

實訓演練平臺實物
本實訓系統可滿足對ZD6電動轉轍機、提速道岔S700K三相交流轉轍機、信號機、無絕緣移頻軌道電路設備及配套繼電組合電路配線、導通和故障處理等多語種學習情境要求，加強國內外理論與實踐融合學習。通過系列學習情境的設計，使學生掌握信號設備安裝與試驗的專業知識和專業技能，學會獨立分析、判斷、處理問題，培養良好的團隊協作、語言表達、溝通協調、安全與自我保護等職業素養。
該實訓系統性能穩定，與傳統練功臺相比，加入多語種GUI顯示界面，動態顯示線路條件或控制電路動作情況，提供友好的用戶接口，軟件和硬件組成均采用模塊化開發，具有接口和功能的可擴展性，適應于漢語、英語、俄語等多語種教學。
組成及特點
“軌道交通信號基礎設備及控制電路實訓演練平臺”系列產品列表如下，下列型號均為國際版本：
|
序號
|
型號
|
設備名稱
|
備注
|
價格
|
|
1
|
TW-S700K
|
提速道岔S700K轉轍機實訓演練平臺
|
|
20萬
|
|
2
|
TW-ZD6
|
ZD6轉轍機實訓演練平臺
|
|
17萬
|
|
3
|
TW-ZPW2000
|
ZPW-2000設備實訓演練平臺
|
|
20萬
|
|
4
|
TW-MLSIG
|
正線信號機實訓演練平臺
|
正線三顯示信號機
|
10萬
|
|
5
|
TW-DYSIG
|
車輛段信號機實訓演練平臺
|
車輛段二顯示調車信號機
|
10萬
|
|
6
|
TW-ZH-A
|
綜合練功臺（I型）
|
含S700K、ZPW-2000、信號機及繼電組合
|
37萬
|
|
7
|
TW-ZH-B
|
綜合練功臺（II型）
|
含ZD6、ZPW-2000、信號機及繼電組合
|
36萬
|
|
8
|
TW-ZH-C
|
綜合練功臺（III型）
|
含S700K、信號機及繼電組合
|
26萬
|
|
9
|
TW-ZH-D
|
綜合練功臺（IV型）
|
含ZD6、信號機及繼電組合
|
25萬
|

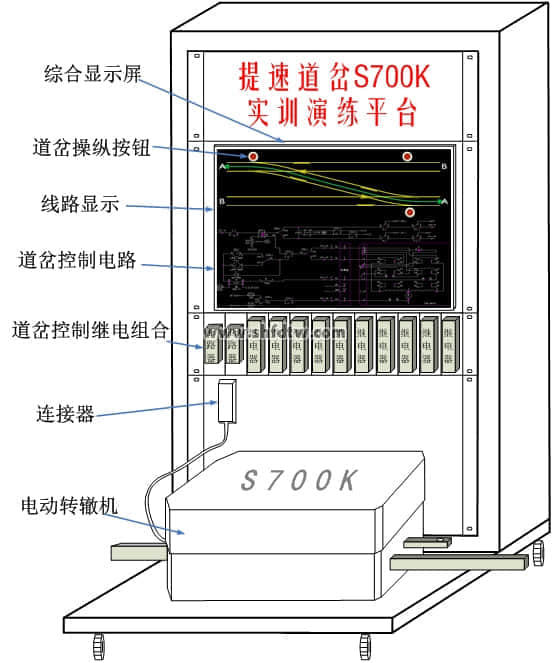

1、提速道岔S700K轉轍機實訓演練平臺（TW-S700K）

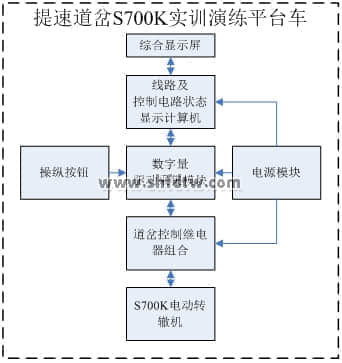

提速道岔S700K轉轍機實訓演練平臺由信號組合柜、信號繼電器、S700K三相交流電動轉轍機、線路及控制電路狀態顯示計算機、顯示屏、多路數字量驅動采集模塊、24V電源模塊、220V轉380V電源模塊、斷路器、道岔控制組合板、練功平臺車等設備組成。設備外觀結構如下圖所示。
提速道岔S700K實訓演練平臺通過道岔操縱按鈕接通道岔控制電路，控制S700K轉轍機的定、反位的動作。在接通道岔啟動電路時、轉轍機轉換到相應的位置并給出定/反位表示表示后，在綜合顯示屏上顯示繼電器線圈和接點狀態，并連通相應的表示電路，點亮對應的表示燈。當轉轍機不到位或故障時，給出相應提示。此練功平臺能使學員在較小的室內空間內達到身臨其境的感覺。同時通過道岔控制電路的實時顯示，直觀的反映電路的動作情況，從而達到常規現場教學無法達到的效果。平臺各部件間接口如下圖所示：
該環境還能進行道岔組合配線、導通試驗、S700K轉轍機結構培訓和教學。

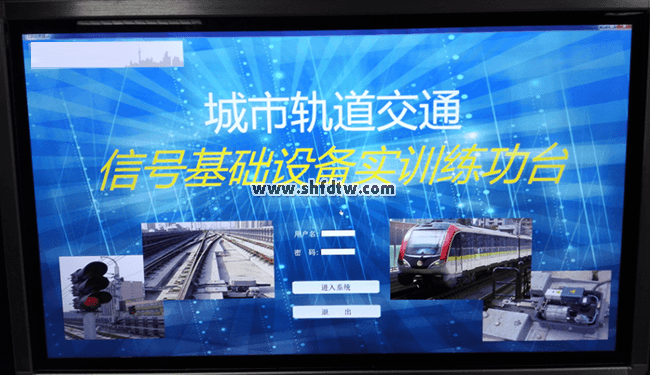

上位機登錄界面

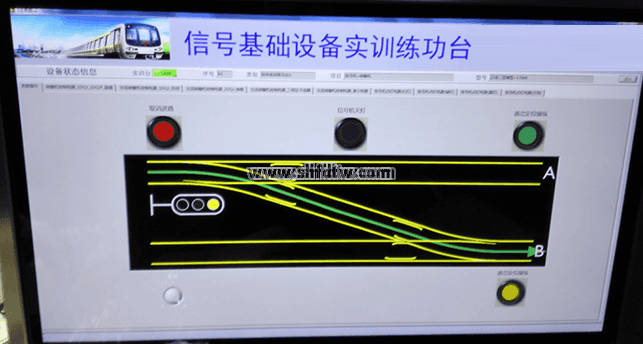

上位機道岔和信號操作界面

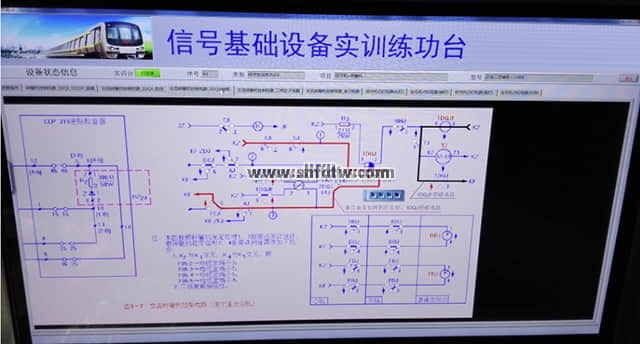

上位機電路演練界面
提速道岔S700K實訓演練平臺詳細清單如下表所示。
|
序號
|
設備名稱
|
規格
|
單位
|
數量
|
|
1
|
信號組合柜
|
定制，且需符合鐵標要求
|
臺
|
1
|
|
2
|
信號繼電器
|
S700K轉轍機控制定型組合繼電器
|
個
|
10
|
|
3
|
轉轍機
|
S700K三相交流電動轉轍機
|
臺
|
1
|
|
4
|
線路及控制電路狀態顯示計算機
|
定制
|
臺
|
1
|
|
5
|
綜合顯示屏
|
高分辨率顯示器
|
臺
|
1
|
|
6
|
數字量驅動采集模塊
|
多路輸入輸出
|
套
|
1
|
|
7
|
24V電源模塊
|
供給信號繼電器
|
臺
|
1
|
|
8
|
AC220V轉三相交流380V電源模塊
|
S700K轉轍機動作
|
臺
|
1
|
|
9
|
斷路器
|
|
|
4
|
|
10
|
練功平臺車
|
定制
|
臺
|
1
|
|
11
|
動作桿與表示桿間連桿
|
|
套
|
1
|
|
13
|
繼電器座、盲板、機柜安裝輔件
|
|
套
|
1
|
|
14
|
機柜配線（含連接器、電纜、配線等）
|
|
套
|
1
|
2、ZD6轉轍機實訓演練平臺（TW-ZD6）

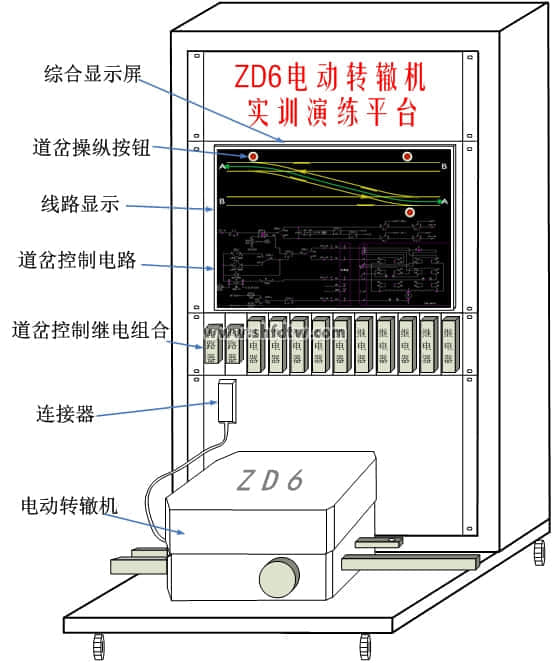

ZD6轉轍機實訓演練平臺由信號組合柜、道岔控制組合板、信號繼電器、ZD6電動轉轍機、線路及控制電路狀態顯示計算機、顯示屏、多路數字量驅動采集模塊、24V電源模塊、直流220V道岔動作電源、斷路器、練功平臺車等設備組成。設備外觀結構如下圖所示。
ZD6轉轍機實訓演練平臺通過道岔操縱按鈕接通道岔控制電路，控制ZD6轉轍機的定、反位的動作。在接通道岔啟動電路時、轉轍機轉換到相應的位置并給出定/反位表示表示后，在綜合顯示屏上顯示繼電器線圈和接點狀態，并連通相應的表示電路，點亮對應的表示燈。當轉轍機不到位或故障時，給出相應提示。此練功平臺能使學員在較小的室內空間內達到身臨其境的感覺。同時通過道岔控制電路的實時顯示，直觀的反映電路的動作情況，從而達到常規現場教學無法達到的效果。平臺各部件間接口如下圖所示：
該環境還能進行道岔組合配線、導通試驗、ZD6轉轍機結構培訓和教學。
轍機實訓演練平臺詳細清單如下表所示。
|
序號
|
設備名稱
|
規格
|
單位
|
數量
|
|
1
|
信號組合柜
|
定制，且需符合鐵標要求
|
臺
|
1
|
|
2
|
信號繼電器
|
ZD6轉轍機控制定型組合繼電器
|
個
|
10
|
|
3
|
轉轍機
|
ZD6電動轉轍機
|
臺
|
1
|
|
4
|
線路及控制電路狀態顯示計算機
|
定制
|
臺
|
1
|
|
5
|
綜合顯示屏
|
高分辨率顯示器
|
臺
|
1
|
|
6
|
數字量驅動采集模塊
|
多路輸入輸出
|
套
|
1
|
|
7
|
24V電源模塊
|
供給信號繼電器
|
臺
|
1
|
|
8
|
直流220V道岔動作電源
|
ZD6轉轍機動作
|
臺
|
1
|
|
9
|
斷路器
|
|
|
4
|
|
10
|
練功平臺車
|
定制
|
臺
|
1
|
|
11
|
動作桿與表示桿間連桿
|
|
套
|
1
|
|
13
|
繼電器座、盲板、機柜安裝輔件
|
|
套
|
1
|
|
14
|
機柜配線（含連接器和電纜、配線等）
|
|
套
|
1
|

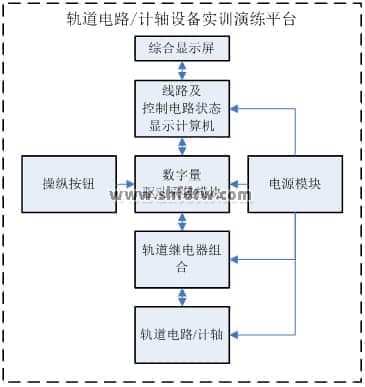

3、軌道電路或計軸設備實訓演練平臺（TW-ZPW2000）

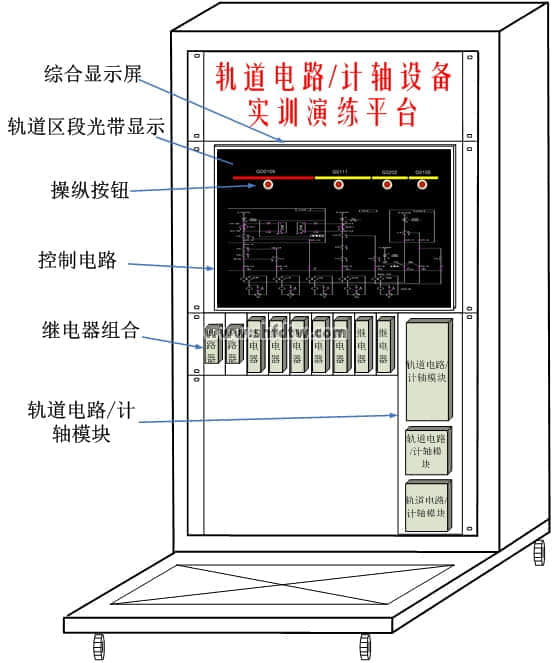

軌道電路或計軸設備實訓演練平臺由信號組合柜、繼電器、軌道電路發送盒、接收盒、衰耗盒、電纜模擬網絡盤、計軸主機、磁頭、軌道及控制電路狀態顯示計算機、顯示屏、多路數字量驅動采集模塊、電源模塊、斷路器、組合板、練功平臺車等設備組成。設備外觀結構如下圖所示。
軌道電路/計軸設備實訓演練平臺通過軌道區段占用/出清模擬，采用真實軌道電路發送、接收、衰耗模塊設備或計軸主機和磁頭，在綜合顯示屏上顯示軌道相關狀態，在軌道狀態發生變化時并勾通相應的表示電路，點亮對應的表示燈。此練功平臺能使學員在較小的室內空間內達到身臨其境的感覺。同時通過軌道電路/計軸的實時顯示，直觀的反映電路的動作情況，從而達到常規現場教學無法達到的效果。平臺各部件間接口如下圖所示：
該環境還能進行軌道組合配線、導通試驗、軌道電路/計軸設備培訓和教學。
配置清單
|
序號
|
設備名稱
|
規格
|
單位
|
數量
|
|
1
|
信號組合柜
|
定制，且需符合鐵標要求
|
臺
|
1
|
|
2
|
信號繼電器
|
軌道繼電器定型組合繼電器
|
個
|
10
|
|
3
|
ZPW2000發送盒
|
|
套
|
1
|
|
4
|
ZPW2000接收盒
|
|
套
|
1
|
|
5
|
ZPW2000衰耗盒
|
|
套
|
1
|
|
6
|
ZPW2000電纜模擬網絡盤
|
|
套
|
2
|
|
7
|
軌道及控制電路狀態顯示計算機
|
定制
|
臺
|
1
|
|
8
|
綜合顯示屏
|
高分辨率顯示器
|
臺
|
1
|
|
9
|
數字量驅動采集模塊
|
多路輸入輸出
|
套
|
1
|
|
10
|
電源模塊
|
供給信號繼電器
|
臺
|
1
|
|
11
|
斷路器
|
|
個
|
1
|
|
12
|
練功平臺車
|
定制
|
臺
|
1
|
|
13
|
繼電器座、盲板、機柜安裝輔件
|
|
套
|
1
|
|
14
|
機柜配線（含連接器和電纜、配線等）
|
|
套
|
1
|

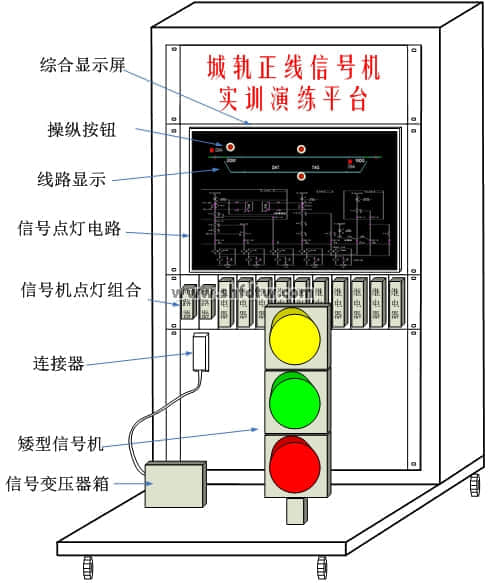

4、正線信號機設備實訓演練平臺（TW-MLSIG）

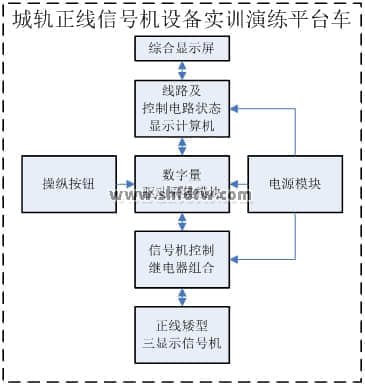

城軌正線信號機設備實訓演練平臺由信號組合柜、信號繼電器、三顯示矮型信號機、信號變壓器、燈絲繼電器、XB箱、信號機及控制電路狀態顯示計算機、顯示屏、電源模塊、數字量驅動采集模塊、斷路器、練功平臺車等設備組成，設備外觀結構如下圖所示。
城軌正線信號機設備實訓演練平臺通過操縱按鈕接通信號機控制電路，控制各種信號顯示的開放和關閉，并能在信號控制電路上顯示相應的光帶電路，反映繼電器線圈、接點和電路的動作情況。當紅燈燈泡斷絲時給出斷絲報警提示。此練功平臺能使學員在較小的室內空間內達到身臨其境的感覺。同時通過控制電路的相關顯示，直觀的反映電路的動作情況，從而達到常規現場教學無法達到的效果。
該環境還能進行信號組合配線、導通試驗、信號機和變壓器箱盒結構培訓和教學。
配置清單
|
序號
|
設備名稱
|
規格
|
單位
|
數量
|
|
1
|
信號組合柜
|
定制，且需符合鐵標要求
|
臺
|
1
|
|
2
|
信號繼電器
|
定型組合繼電器
|
個
|
9
|
|
3
|
信號機及基礎平臺
|
鐵路信號專用色燈信號機
|
套
|
1
|
|
4
|
信號變壓器
|
BX-30
|
套
|
1
|
|
5
|
XB箱及基礎平臺
|
|
臺
|
1
|
|
6
|
線路及控制電路狀態顯示計算機
|
定制
|
臺
|
1
|
|
7
|
綜合顯示屏
|
高分辨率顯示器
|
臺
|
1
|
|
8
|
數字量驅動采集模塊
|
多路輸入輸出
|
套
|
1
|
|
9
|
電源模塊
|
|
臺
|
1
|
|
10
|
斷路器
|
|
個
|
1
|
|
11
|
練功平臺車
|
定制
|
臺
|
1
|
|
12
|
繼電器座、盲板、機柜安裝輔件
|
|
套
|
1
|
|
13
|
機柜配線（含連接器和電纜、配線等）
|
|
套
|
1
|
5、車輛段信號機設備實訓演練平臺（TW-DYSIG）

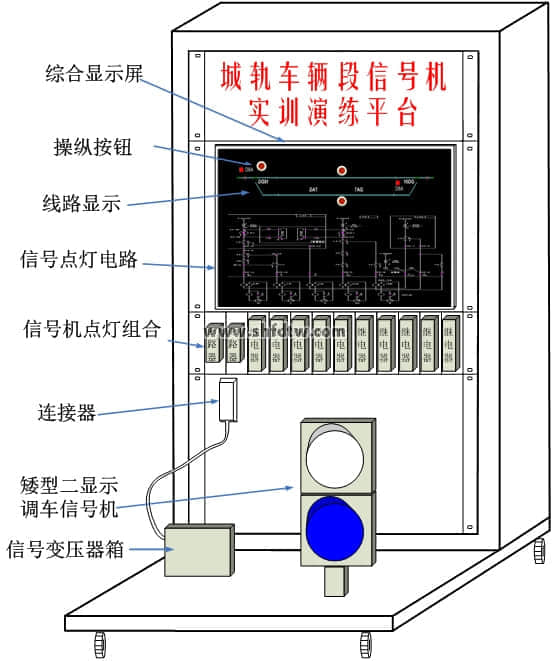

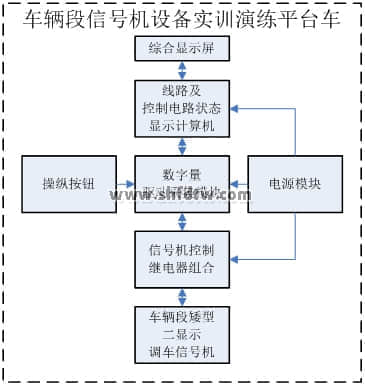

車輛段信號機設備實訓演練平臺由信號組合柜、信號繼電器、二顯示矮型調車信號機、信號變壓器、燈絲繼電器、XB箱、信號機及控制電路狀態顯示計算機、顯示屏、電源模塊、數字量驅動采集模塊、斷路器、練功平臺車等設備組成，設備外觀結構如下圖所示。
城軌車輛段調車信號機設備實訓演練平臺通過操縱按鈕接通信號機控制電路，控制各種信號顯示的開放和關閉，并能在信號控制電路上顯示相應的光帶電路，反映繼電器線圈、接點和電路的動作情況。當紅燈燈泡斷絲時給出斷絲報警提示。此練功平臺能使學員在較小的室內空間內達到身臨其境的感覺。同時通過控制電路的相關顯示，直觀的反映電路的動作情況，從而達到常規現場教學無法達到的效果。
該環境還能進行信號組合配線、導通試驗、信號機和變壓器箱盒結構培訓和教學。
配置清單
|
序號
|
設備名稱
|
規格
|
單位
|
數量
|
|
1
|
信號組合柜
|
定制，且需符合鐵標要求
|
臺
|
1
|
|
2
|
信號繼電器
|
定型組合繼電器
|
個
|
9
|
|
3
|
信號機及基礎平臺
|
鐵路信號專用色燈信號機
|
套
|
1
|
|
4
|
信號變壓器
|
BX-30
|
套
|
1
|
|
5
|
XB箱及基礎平臺
|
|
臺
|
1
|
|
6
|
線路及控制電路狀態顯示計算機
|
定制
|
臺
|
1
|
|
7
|
綜合顯示屏
|
高分辨率顯示器
|
臺
|
1
|
|
8
|
數字量驅動采集模塊
|
多路輸入輸出
|
套
|
1
|
|
9
|
電源模塊
|
|
臺
|
1
|
|
10
|
斷路器
|
|
個
|
1
|
|
11
|
練功平臺車
|
定制
|
臺
|
1
|
|
12
|
繼電器座、盲板、機柜安裝輔件
|
|
套
|
1
|
|
13
|
機柜配線（含連接器和電纜、配線等）
|
|
套
|
1
|

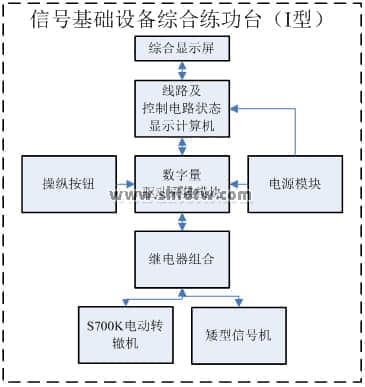

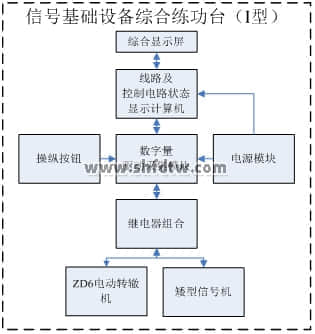

6、信號基礎設備綜合練功臺（I型）（TW-ZH-A）

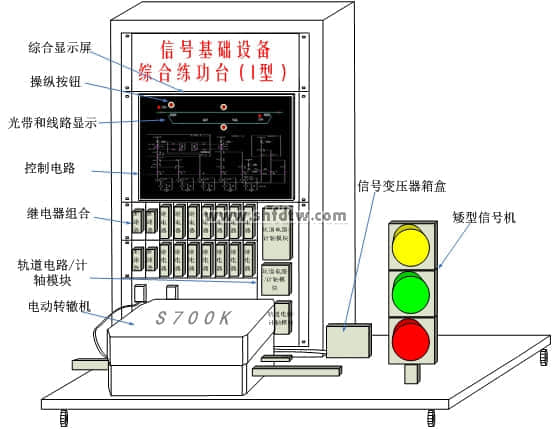

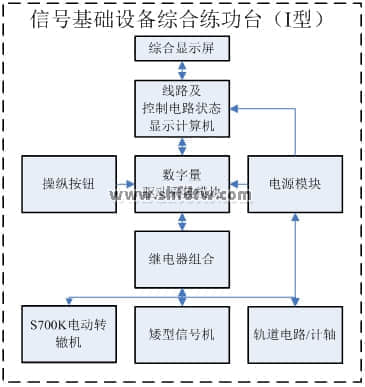

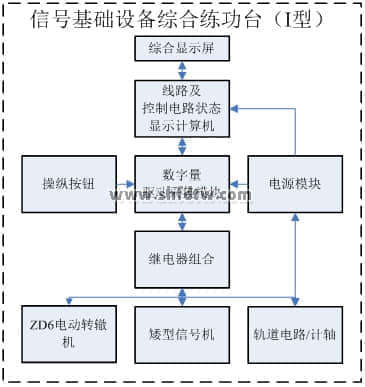

信號基礎設備綜合練功臺（I型）由信號組合柜、道岔控制組合板、信號繼電器、S700K三相交流電動轉轍機、軌道電路發送盒、接收盒、衰耗盒、電纜模擬網絡盤或計軸主機、計軸磁頭、矮型信號機、信號變壓器、燈絲繼電器、XB箱、線路及控制電路狀態顯示計算機、顯示屏、多路數字量驅動采集模塊、電源模塊、斷路器、練功平臺車等設備組成。設備外觀結構如下圖所示。
信號基礎設備綜合練功臺（I型）通過道岔操縱按鈕接通道岔控制電路，控制S700K轉轍機的定、反位的動作。在接通道岔啟動電路時、轉轍機轉換到相應的位置并給出定/反位表示表示后，在綜合顯示屏上顯示繼電器線圈和接點狀態，并勾通相應的表示電路，點亮對應的表示燈。當轉轍機不到位或故障時，給出相應提示。通過操縱按鈕接通信號機控制電路，控制各種信號顯示的開放和關閉，并能在信號控制電路上顯示相應的光帶電路，反映繼電器線圈、接點和電路的動作情況。當紅燈燈泡斷絲時給出斷絲報警提示。通過軌道區段占用/出清模擬，采用真實軌道電路發送、接收、衰耗模塊設備或計軸主機和磁頭，在綜合顯示屏上顯示軌道相關狀態，在軌道狀態發生變化時并勾通相應的表示電路，點亮對應的表示燈。平臺各部件間接口如下圖所示：
該環境還能進行道岔組合配線、導通試驗、S700K轉轍機、軌道電路/計軸、信號機設備培訓和教學。
|
序號
|
設備名稱
|
規格
|
單位
|
數量
|
|
1
|
信號組合柜
|
定制，且需符合鐵標要求
|
臺
|
1
|
|
2
|
信號繼電器
|
S700K轉轍機控制定型組合繼電器
|
個
|
19
|
|
3
|
轉轍機
|
S700K三相交流電動轉轍機
|
臺
|
1
|
|
4
|
信號機及基礎平臺
|
鐵路信號專用色燈信號機
|
套
|
1
|
|
5
|
信號變壓器
|
BX-30
|
套
|
1
|
|
6
|
XB箱及基礎平臺
|
|
臺
|
1
|
|
7
|
線路及控制電路狀態顯示計算機
|
定制
|
臺
|
1
|
|
8
|
綜合顯示屏
|
高分辨率顯示器
|
臺
|
1
|
|
9
|
數字量驅動采集模塊
|
多路輸入輸出
|
套
|
1
|
|
10
|
電源模塊
|
|
臺
|
1
|
|
11
|
斷路器
|
|
|
8
|
|
12
|
練功平臺車
|
定制
|
臺
|
1
|
|
13
|
動作桿與表示桿間連桿
|
|
套
|
1
|
|
14
|
繼電器座、盲板、機柜安裝輔件
|
|
套
|
1
|
|
15
|
機柜配線（含連接器和電纜、配線等）
|
|
套
|
1
|

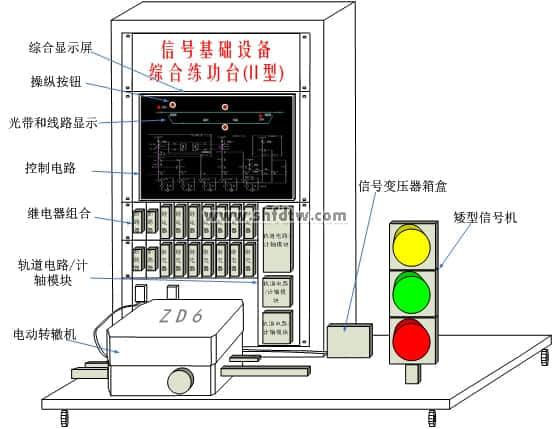

7、信號基礎設備綜合練功臺（II型）（TW-ZH-B）
信號基礎設備綜合練功臺（II型）由信號組合柜、道岔控制組合板、信號繼電器、ZD6電動轉轍機、軌道電路發送盒、接收盒、衰耗盒、電纜模擬網絡盤或計軸主機、計軸磁頭、矮型信號機、信號變壓器、燈絲繼電器、XB箱、線路及控制電路狀態顯示計算機、顯示屏、多路數字量驅動采集模塊、電源模塊、斷路器、練功平臺車等設備組成。設備外觀結構如下圖所示。
信號基礎設備綜合練功臺（II型）通過道岔操縱按鈕接通道岔控制電路，控制ZD6轉轍機的定、反位的動作。在接通道岔啟動電路時、轉轍機轉換到相應的位置并給出定/反位表示表示后，在綜合顯示屏上顯示繼電器線圈和接點狀態，并勾通相應的表示電路，點亮對應的表示燈。當轉轍機不到位或故障時，給出相應提示。通過操縱按鈕接通信號機控制電路，控制各種信號顯示的開放和關閉，并能在信號控制電路上顯示相應的光帶電路，反映繼電器線圈、接點和電路的動作情況。當紅燈燈泡斷絲時給出斷絲報警提示。通過軌道區段占用/出清模擬，采用真實軌道電路發送、接收、衰耗模塊或計軸主機、計軸磁頭設備，在綜合顯示屏上顯示軌道相關狀態，在軌道狀態發生變化時并勾通相應的表示電路，點亮對應的表示燈。平臺各部件間接口如下圖所示：
該環境還能進行道岔組合配線、導通試驗、ZD6轉轍機、軌道電路/計軸、信號機設備培訓和教學。
|
序號
|
設備名稱
|
規格
|
單位
|
數量
|
|
1
|
信號組合柜
|
定制，且需符合鐵標要求
|
臺
|
1
|
|
2
|
信號繼電器
|
ZD6轉轍機控制定型組合繼電器
|
個
|
19
|
|
3
|
轉轍機
|
ZD6電動轉轍機
|
臺
|
1
|
|
4
|
信號機及基礎平臺
|
鐵路信號專用色燈信號機
|
套
|
1
|
|
5
|
信號變壓器
|
BX-30
|
套
|
1
|
|
6
|
XB箱及基礎平臺
|
|
臺
|
1
|
|
7
|
線路及控制電路狀態顯示計算機
|
定制
|
臺
|
1
|
|
8
|
綜合顯示屏
|
高分辨率顯示器
|
臺
|
1
|
|
9
|
數字量驅動采集模塊
|
多路輸入輸出
|
套
|
1
|
|
10
|
電源模塊
|
|
臺
|
1
|
|
11
|
斷路器
|
|
|
8
|
|
12
|
練功平臺車
|
定制
|
臺
|
1
|
|
13
|
動作桿與表示桿間連桿
|
|
套
|
1
|
|
14
|
繼電器座、盲板、機柜安裝輔件
|
|
套
|
1
|
|
15
|
機柜配線（含連接器和電纜、配線等）
|
|
套
|
1
|
8、信號基礎設備綜合練功臺（III型）（TW-ZH-C）
信號基礎設備綜合練功臺（III型）由信號組合柜、道岔控制組合板、信號繼電器、S700K三相交流電動轉轍機、矮型信號機、信號變壓器、燈絲繼電器、XB箱、線路及控制電路狀態顯示計算機、顯示屏、多路數字量驅動采集模塊、電源模塊、斷路器、練功平臺車等設備組成。設備外觀結構如下圖所示。
信號基礎設備綜合練功臺（III型）通過道岔操縱按鈕接通道岔控制電路，控制S700K轉轍機的定、反位的動作。在接通道岔啟動電路時、轉轍機轉換到相應的位置并給出定/反位表示表示后，在綜合顯示屏上顯示繼電器線圈和接點狀態，并勾通相應的表示電路，點亮對應的表示燈。當轉轍機不到位或故障時，給出相應提示。通過操縱按鈕接通信號機控制電路，控制各種信號顯示的開放和關閉，并能在信號控制電路上顯示相應的光帶電路，反映繼電器線圈、接點和電路的動作情況。當紅燈燈泡斷絲時給出斷絲報警提示。通過軌道區段占用/出清模擬，平臺各部件間接口如下圖所示：
該環境還能進行道岔組合配線、導通試驗、S700K轉轍機、信號機設備培訓和教學。
|
序號
|
設備名稱
|
規格
|
單位
|
數量
|
|
1
|
信號組合柜
|
定制，且需符合鐵標要求
|
臺
|
1
|
|
2
|
信號繼電器
|
S700K轉轍機控制定型組合繼電器
|
個
|
19
|
|
3
|
轉轍機
|
S700K三相交流電動轉轍機
|
臺
|
1
|
|
4
|
ZPW2000發送盒
|
|
套
|
1
|
|
5
|
ZPW2000接收盒
|
|
套
|
1
|
|
6
|
ZPW2000衰耗盒
|
|
套
|
1
|
|
7
|
ZPW2000電纜模擬網絡盤
|
|
套
|
2
|
|
8
|
信號機及基礎平臺
|
鐵路信號專用色燈信號機
|
套
|
1
|
|
9
|
信號變壓器
|
BX-30
|
套
|
1
|
|
10
|
XB箱及基礎平臺
|
|
臺
|
1
|
|
11
|
線路及控制電路狀態顯示計算機
|
定制
|
臺
|
1
|
|
12
|
綜合顯示屏
|
高分辨率顯示器
|
臺
|
1
|
|
13
|
數字量驅動采集模塊
|
多路輸入輸出
|
套
|
1
|
|
14
|
電源模塊
|
|
套
|
1
|
|
15
|
斷路器
|
|
個
|
2
|
|
16
|
練功平臺車
|
定制
|
臺
|
1
|
|
17
|
動作桿與表示桿間連桿
|
|
套
|
1
|
|
18
|
繼電器座、盲板、機柜安裝輔件
|
|
套
|
1
|
|
19
|
機柜配線（含連接器和電纜、配線等）
|
|
套
|
1
|

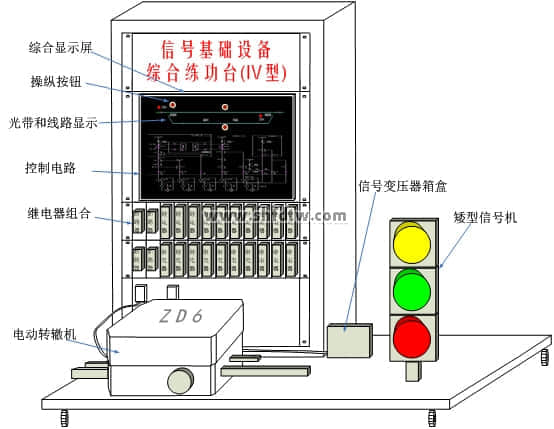

9、信號基礎設備綜合練功臺（IV型）（TW-ZH-D）
信號基礎設備綜合練功臺（IV型）由信號組合柜、道岔控制組合板、信號繼電器、ZD6電動轉轍機、矮型信號機、信號變壓器、燈絲繼電器、XB箱、線路及控制電路狀態顯示計算機、顯示屏、多路數字量驅動采集模塊、電源模塊、斷路器、練功平臺車等設備組成。設備外觀結構如下圖所示。
信號基礎設備綜合練功臺（IV型）通過道岔操縱按鈕接通道岔控制電路，控制ZD6轉轍機的定、反位的動作。在接通道岔啟動電路時、轉轍機轉換到相應的位置并給出定/反位表示表示后，在綜合顯示屏上顯示繼電器線圈和接點狀態，并勾通相應的表示電路，點亮對應的表示燈。當轉轍機不到位或故障時，給出相應提示。通過操縱按鈕接通信號機控制電路，控制各種信號顯示的開放和關閉，并能在信號控制電路上顯示相應的光帶電路，反映繼電器線圈、接點和電路的動作情況。當紅燈燈泡斷絲時給出斷絲報警提示。通過軌道區段占用/出清模擬，平臺各部件間接口如下圖所示：
該環境還能進行道岔組合配線、導通試驗、ZD6轉轍機、信號機設備培訓和教學。
|
序號
|
設備名稱
|
規格
|
單位
|
數量
|
|
1
|
信號組合柜
|
定制，且需符合鐵標要求
|
臺
|
1
|
|
2
|
信號繼電器
|
ZD6轉轍機控制定型組合繼電器
|
個
|
19
|
|
3
|
轉轍機
|
ZD6電動轉轍機
|
臺
|
1
|
|
4
|
ZPW2000發送盒
|
|
套
|
1
|
|
5
|
ZPW2000接收盒
|
|
套
|
1
|
|
6
|
ZPW2000衰耗盒
|
|
套
|
1
|
|
7
|
ZPW2000電纜模擬網絡盤
|
|
套
|
2
|
|
8
|
信號機及基礎平臺
|
鐵路信號專用色燈信號機
|
套
|
1
|
|
9
|
信號變壓器
|
BX-30
|
套
|
1
|
|
10
|
XB箱及基礎平臺
|
|
臺
|
1
|
|
11
|
線路及控制電路狀態顯示計算機
|
定制
|
臺
|
1
|
|
12
|
綜合顯示屏
|
高分辨率顯示器
|
臺
|
1
|
|
13
|
數字量驅動采集模塊
|
多路輸入輸出
|
套
|
1
|
|
14
|
電源模塊
|
|
套
|
1
|
|
15
|
斷路器
|
|
個
|
2
|
|
16
|
練功平臺車
|
定制
|
臺
|
1
|
|
17
|
動作桿與表示桿間連桿
|
|
套
|
1
|
|
18
|
繼電器座、盲板、機柜安裝輔件
|
|
套
|
1
|
|
19
|
機柜配線（含連接器和電纜、配線等）
|
|
套
|
1
|
