TW-Z54全鋁制機構運動簡圖測繪模型

鋁制測繪模型配置各種機構模型及實物機械模型，可使學生熟悉并運用各種運動副、構件及機構的代表符號，掌握測繪、分析相關機構運動簡圖及機構自由度計算的方法。適合《機械原理》、《機械設計基礎》等相關課程的實驗教學需要。

系統特點

1、模型均為鋁合金材質，重量輕，既可供學生做機構簡圖測繪實驗，也可攜帶至教室作為授課教具。
2、運動構件經機械精加工而成，裝配精度高，機構運動靈活。
3、各模型底板、支架統一烤漆，運動部分進行分色處理，美觀大方。

系統配置
根據各種機構結構特點和教學需要，實驗?zāi)Ｐ头譃榫唧w配置如下：
基礎A型，10個模型

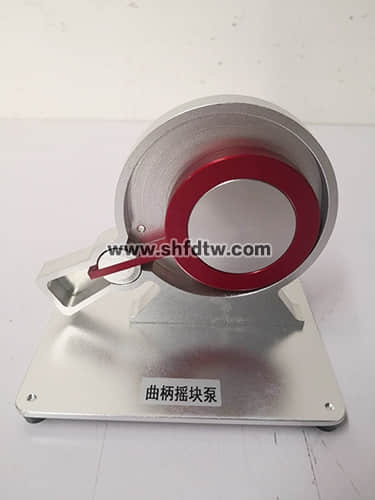

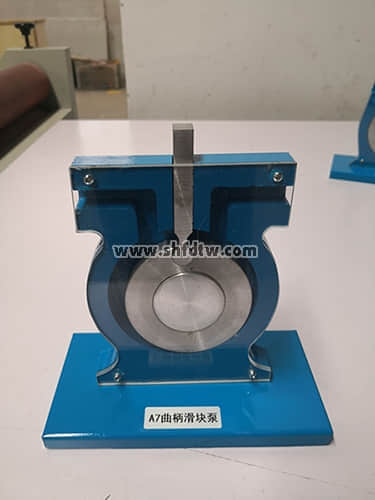

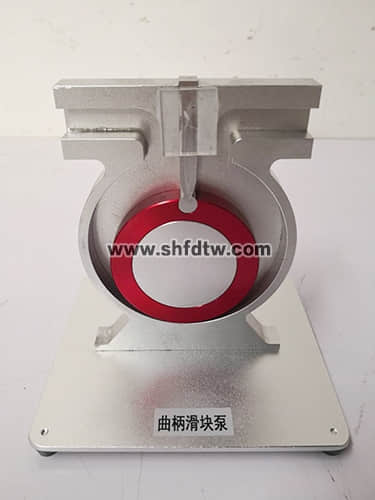

（1）曲柄滑塊泵       （2）曲柄搖塊泵

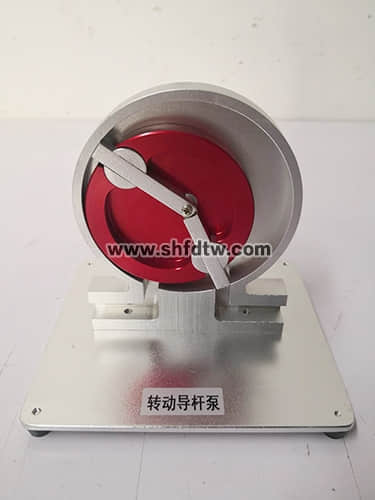

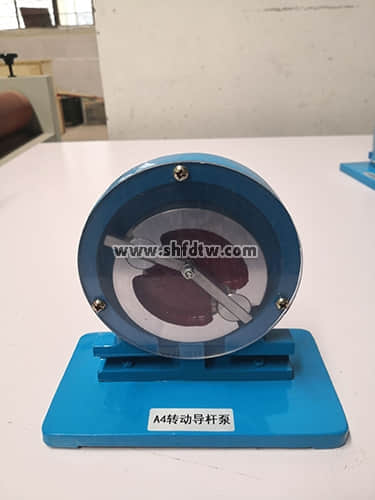

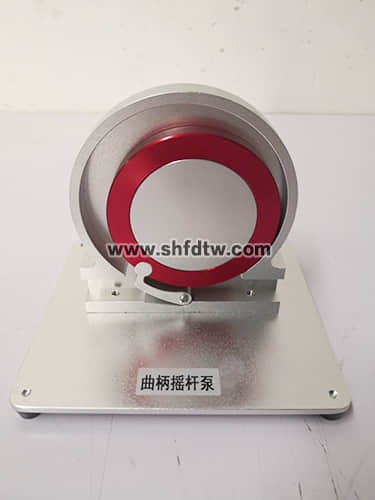

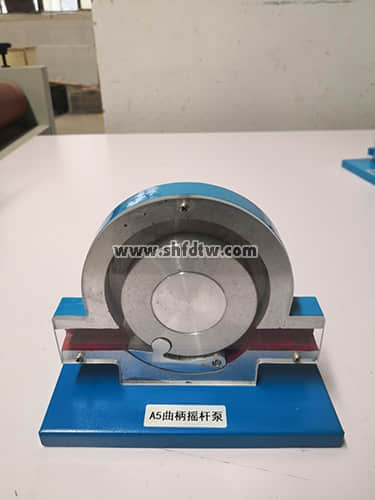

（3）曲柄搖桿泵       （4）轉動導桿泵

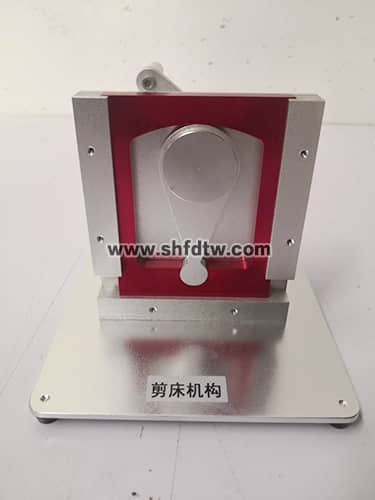

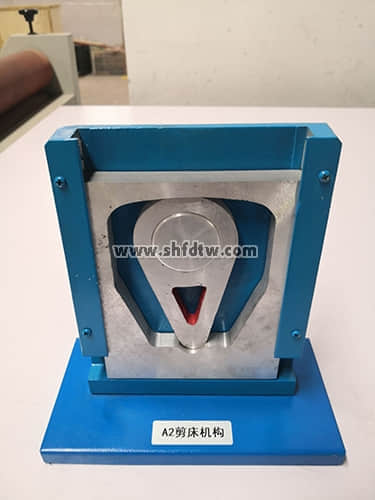

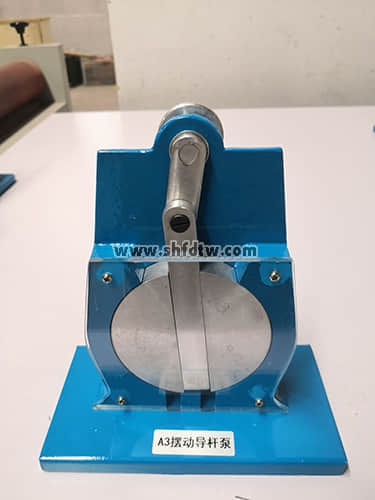

（5）擺動導桿泵       （6）剪床機構

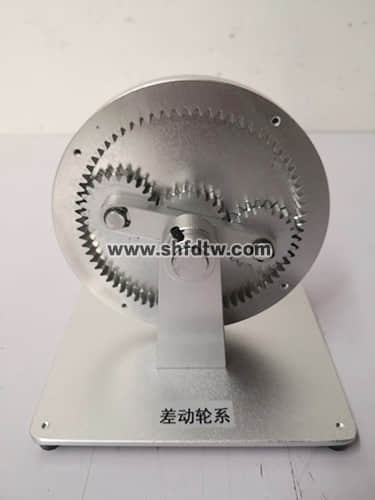

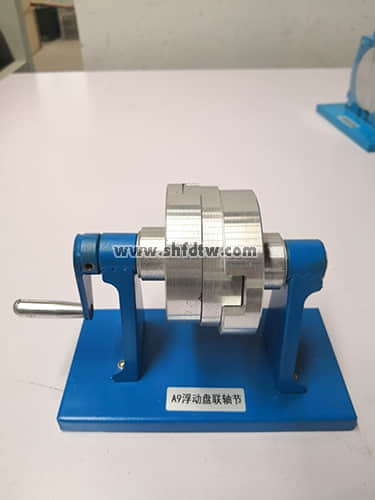

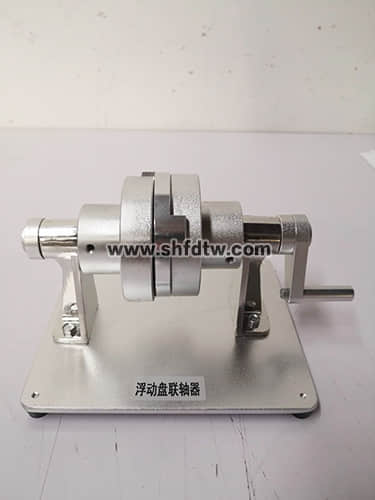

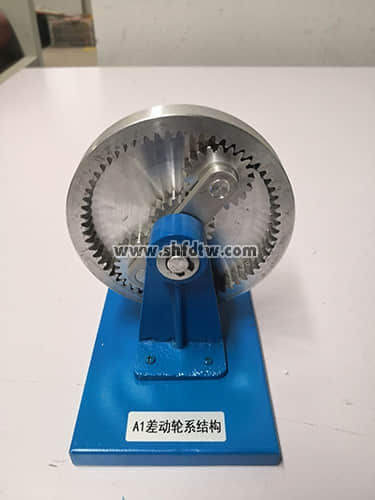

（7）差動輪系         （8）浮動盤聯軸器

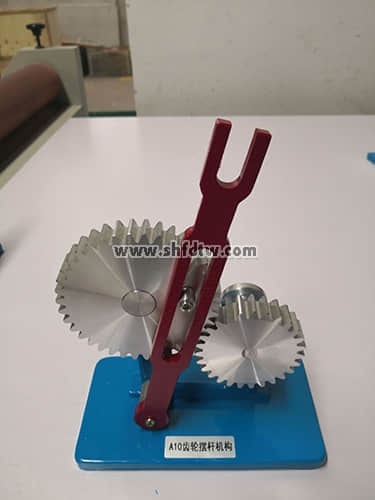

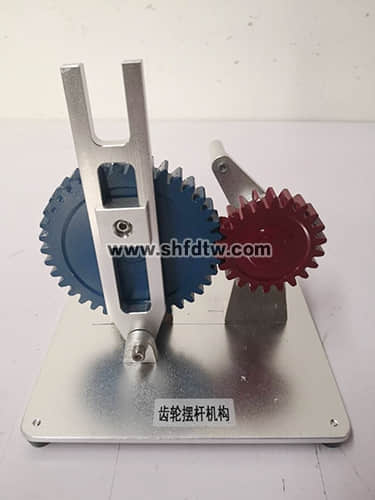

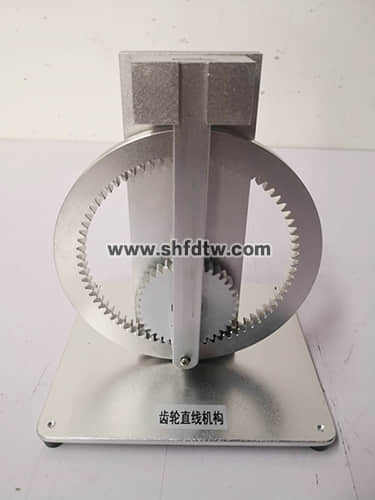

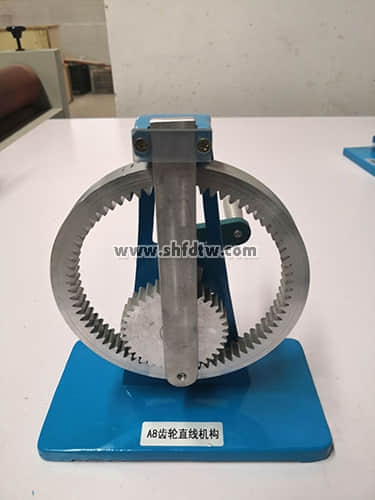

（9）齒輪直線機構     （10）齒輪擺桿機構
四、模型規格：200×180×120mm
