11. 輔助梯尺寸：1400×600×2180mm
12. 裝置結構：實訓電梯為鋼結構，實驗臺為鐵質雙層亞光密紋噴塑結構，堅固耐用。
三、實驗裝置的基本配置
1、交流供電電源：提供三相五線交流電源（AC380V），帶有過流漏電保護措施。
2、人身安全保護體系統：實驗臺上裝有電流型漏電保護裝置，控制屏內線路或強電輸出回路若有漏電現象，立即切斷電源，確保實驗人員和設備安全。
3、實驗臺：面板上安裝有電壓和電流監控表，可以實時直觀地觀察電梯的工作狀態，電梯形態逼真；完全采用工業實際使用的電梯研制而成。電梯配備有完整而詳細的線路原理圖，方便分析設備工作原理及線路故障分析和排除。
4、故障設置：面板根據不同配置設有20-28不等的故障開關，29-32為備用的開關，方便教學過程中隨機設置電梯安全線路故障，充分適應教學內容變化的需要。
5、實驗桌：實驗桌由工業標準鋁型材搭建，型材表面通過電氧化處理，美觀大方、經久耐用。桌面采用高密度板材，結構堅固，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。
四、實驗項目及主要內容：
1、讓學生熟悉工業常用人行道扶梯的工作原理、結構組成，低壓電器的結構及原理。
2、通過分析電氣原理圖，學生借助原理圖分析，掌握電梯的安全保護和工作形態；并通過分析測量，找出故障點所在位置，深刻理解電梯的運行原理。
3、提高學生實際的動手分析能力，實際提高技能操作水平。
4、通過對電梯故障的分析、排除，完成電梯常見故障的認知和理解。
5、通過對三菱PLC主機的編程，了解PLC程序的編程原則和方法。

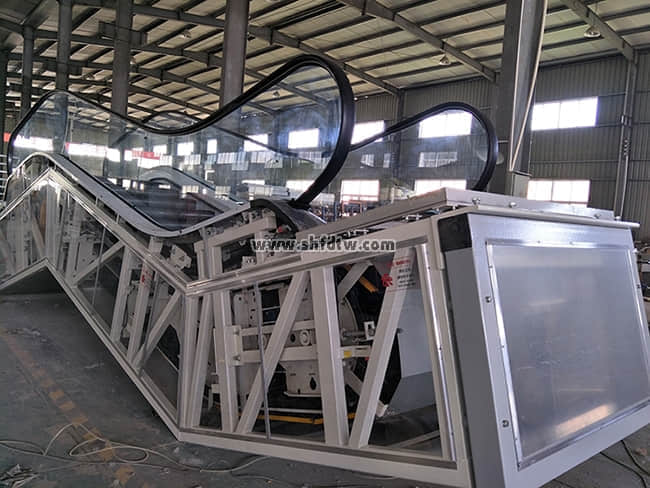

五、自動扶梯的結構特點
1．結構特點
自動扶梯是以電力驅動，在一定方向上能夠大量、連續運送乘客的開放式運輸機械。具有結構緊湊、安全可靠、安裝維修簡單方便等特點。因此，在客流量大而集中的場所，如車站、碼頭、商場等處，得以廣泛應用。本扶梯具備運輸能力，各傳動零件均采用金屬件精制而成。
六、自動扶梯技術規格表
|
序 號
|
內 容
|
非標
|
|
1
|
總體說明
|
|
|
1．1
|
電梯編號：L1-L2
|
|
|
1．2
|
建筑物類型：校內實訓室
|
|
|
1．3
|
扶手支架類型：苗條型
|
|
|
1．4
|
扶手支架高度： 900mm
|
|
|
1．5
|
適用標準 ：GB16899-1997
|
|
|
2
|
主要技術參數：
|
|
|
2．1
|
安裝方式 ：室內
|
|
|
2．2
|
布置方式 ：單臺
|
|
|
2．3
|
提升高度 ：1600mm （可根據客戶要求定制）
|
|
|
2．4
|
傾角 ：35o
|
|
|
2．5
|
梯級寬度 ：1000mm（可根據客戶要求定制）
|
|
|
2．6
|
水平梯級 ：2K
|
|
|
2．7
|
速度 ： 0.5 m/s
|
|
|
2．8
|
供電方式 ：三相五線制
|
|
|
2．9
|
電機電壓 ：380V
|
|
|
2．10
|
照明電壓 ：36V
|
|
|
2．11
|
頻率 ：50HZ
|
|
|
2．12
|
減速機 ：蝸輪蝸桿
|
|
|
2．13
|
控制屏安裝 ：桁架內
|
|
|
2．14
|
起動 ：星、三角
|
|
|
2．15
|
起動方式 ：鑰匙
|
|
|
3
|
型材
|
|
|
3．1
|
扶手支架型材 ：發紋不銹鋼
|
|
|
3．2
|
護壁板 ：透明鋼化玻璃
|
|
|
3．3
|
內蓋板 ：發紋不銹鋼
|
|
|
3．4
|
外蓋板 ：發紋不銹鋼
|
|
|
3．5
|
圍裙板 ：發紋不銹鋼
|
|
|
3．6
|
梯級 ：不銹鋼
|
|
|
3．7
|
梯級顏色 ：黑色（帶黃邊框）
|
|
|
3．8
|
扶手帶 ：黑色
|
|
|
3．9
|
前沿板及蓋板 ：發紋不銹鋼
|
|
|
3．10
|
梳齒 ：合成樹脂
|
|
|
4
|
故障顯示（中文）
|
|
|
5
|
變頻節能功能
|
|
七、自動扶梯主要功能
|
序號
|
功能名稱
|
功能說明
|
備注
|
|
1
|
雙向運行
|
操作上下進出口處鑰匙開關，可實現上行或下行
|
|
|
2
|
緊急停止
|
按上下進出口處急停按鈕，可使扶梯停止運行
|
|
|
3
|
檢修運行
|
操作檢修盒，可進行檢修點動運行
|
|
|
4
|
梯級安全照明
|
扶梯上下部的梯級下方裝有照明燈提醒乘客注意安全
|
|
|
5
|
扶手帶入口安全裝置
|
扶手帶入口處有異物則設備停止運行
|
|
|
6
|
梯級安全運行裝置
|
梯級發生斷裂下陷時設備停止運行
|
|
|
7
|
梳齒板安全裝置
|
梯級與梳齒板之間夾入異物則設備停止運行
|
|
|
8
|
扶手帶安全裝置
|
發生扶手帶斷裂則設備停止運行
|
|
|
9
|
梯級鏈安全裝置
|
梯級鏈斷裂或超過延伸長度則設備停止運行
|
|
|
10
|
圍裙板安全裝置
|
梯級與圍裙板之間夾入異物則設備停止運行
|
|
|
11
|
超欠速安全裝置
|
當設備運行速度大于額定速度的20%或下于額定速度的80%時，設備停止運行
|
|
|
12
|
超載安全裝置
|
運行電流大于額定電流15%則設備停止運行
|
|
|
13
|
松閘安全裝置
|
制動裝置沒有安全打開或失靈則設備停止運行
|
|
|
14
|
靜電保護
|
消除梯級運行（踏板）在運行中產生的靜電
|
|
|
15
|
驅動鏈斷鏈保護
|
當驅動鏈斷裂或過長時設備停止運行
|
|
|
16
|
非操作逆轉保護
|
設備和扶手帶的運行方向與指定方向相反時設備停止運行
|
|
|
17
|
斷、錯相保護
|
動力電源缺相或錯相時設備停止運行
|
|
|
18
|
短路保護
|
電源回路短路時設備停止運行
|
|
|
19
|
故障顯示（中文）
|
設備運行發生故障時，自動顯示故障發生部位
|
|
|
20
|
變頻驅動
|
使設備啟動平穩，無乘客時慢速或停止，可節能40%，減少蜂值電流70%
|
|
八、主要實訓項目：
扶梯扶手帶安裝與調整實訓設備
扶梯梯級安裝與調整實訓設備
扶梯曳引機系統安裝與調整實訓設備
扶梯驅動機構安裝與調整實訓設備
扶梯機械防逆轉系統、電氣防逆轉系統安裝與調試實訓設備
扶梯潤滑系統組裝與實驗實訓設備
扶梯安全保護系統組裝與動作實驗實訓設備。
