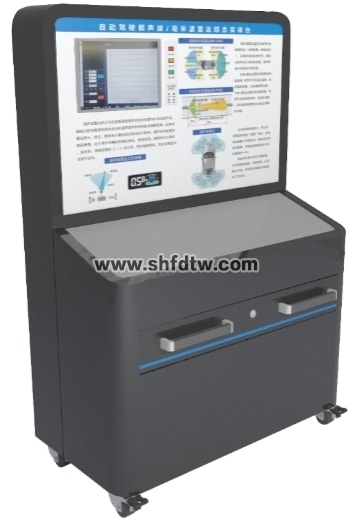

TW-ZWX02毫米波雷達實訓臺

實訓臺介紹

毫米波雷達安裝于實訓臺后方，正對帶有汽車模型的移動導軌，用于實驗毫米波雷達工作狀態，進行毫米波雷達原理教學。配合可視化軟件，學生熟悉毫米波雷達工作特性、安裝方式及軟硬件接口。實驗毫米波雷達安裝、設置、標點，并實訓測距功能機安裝功能。

您只要致電：021-55884001（袁經理）

我們可以解答 毫米波雷達實訓臺 的相關疑問！

我們可以幫您推薦符合您要求的 毫米波雷達實訓臺 智能網聯毫米波雷達實驗臺 毫米波雷達教學實訓臺 相關產品！

找不到所需產品？請點擊 產品導航頁

當前產品頁面地址：http://www.shengyangf.cn/productshow-63-928-1.html

二、實訓臺配置

77GHz長距毫米波雷達

可視化教學軟件

實訓臺架（支架、顯示器）

IPC工業控制器

毫米波雷達虛擬仿真軟件

三、教學點

通過實訓臺認識毫米波雷達傳感器、總線接口、信號連接方式、電源連接方式；

學習標定安裝毫米波雷達；

應用毫米波雷達軟件對雷達進行設定；

應用毫米波雷達可視化軟件進行障礙物數據統計，包括障礙物數量、大小、方位、最近障礙物距離等；

四、設備參數

探測目標類型：遠離目標、靠近目標、靜止目標、橫穿靜止目標、橫穿目標；

物體類型：桿、小汽車、卡車、行人、摩托車、單車、寬的物體；

工作模式：FMCW

工作頻率范圍：76GHz - 77GHz

探測距離范圍：0.2m - 170m

距離測量精度：±0.1m

距離分辨率： 0.68m

相對速度范圍：-400km/h - +400km/h

速度測量精度：±0.1m/s

角度測量精度：±0.1°

最大目標跟蹤數量：100
